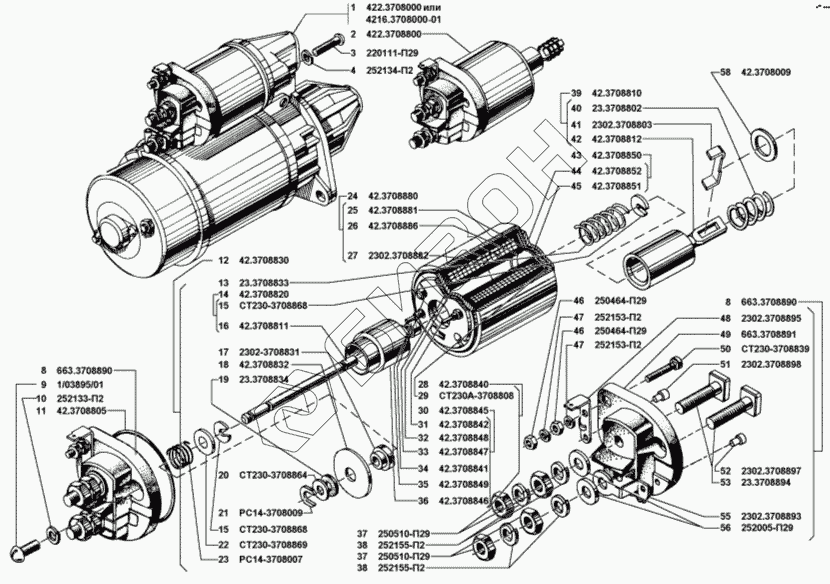

Графический каталог запасных частей к технике: УМЗ-421. Стартер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
3
4
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
53
55
56
58
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4216.3708000-01 Стартер 4216.3708 в сборе
Загрузка ...
1 422.3708000 Стартер 422.3708 в сборе
Загрузка ...
2 422.3708800 Реле в сборе
Загрузка ...
3 220111-П29 Винт М6х30
Загрузка ...
4 252134-П2 Шайба 6 пружинная
Загрузка ...
8 633.3708890 Крышка реле в сборе
Загрузка ...
9 1/03895/01 Винт М5х14
Загрузка ...
10 252133-П2 Шайба 5 пружинная
Загрузка ...
11 42.3708805 Кольцо уплотнительное
Загрузка ...
12 42.3708830 Ярмо со штоком в сборе
Загрузка ...
13 23.3708833 Пружина
Загрузка ...
14 42.3708820 Шток с шайбой в сборе
Загрузка ...
15 СТ230-3708868 Скоба
Загрузка ...
16 42.3708811 Шток
Загрузка ...
17 2302-3708831 Втулка изоляционная
Загрузка ...
18 42.3708832 Пластина контактная
Загрузка ...
19 23.3708834 Шайба изоляционная
Загрузка ...
20 СТ230-3708864 Шайба
Загрузка ...
21 РС14-3708009 Скоба
Загрузка ...
22 СТ230-3708869 Шайба специальная
Загрузка ...
23 РС14-3708007 Пружина
Загрузка ...
24 42.3708880 Катушка реле в сборе
Загрузка ...
25 42.3708881 Каркас изоляционный
Загрузка ...
26 42.3708886 Каркас
Загрузка ...
27 2302.3708882 Изоляция
Загрузка ...
28 42.3708840 Ярмо с катушкой в сборе
Загрузка ...
29 СТ230А-3708808 Кольцо уплотнительное
Загрузка ...
30 42.3708845 Сердечник с шайбой в сборе
Загрузка ...
31 42.3708842 Наконечник
Загрузка ...
32 42.3708848 Шайба
Загрузка ...
33 42.3708847 Шайба
Загрузка ...
34 42.3708841 Втулка изоляционная
Загрузка ...
35 42.3708849 Втулка
Загрузка ...
36 42.3708846 Сердечник
Загрузка ...
37 250510-П29 Гайка М8-6Н
Загрузка ...
38 252155-П2 Шайба 8Л пружинная
Загрузка ...
39 42.3708810 Якорь с пружиной в сборе
Загрузка ...
40 23.3708802 Пружина
Загрузка ...
41 2302.3708803 Скоба
Загрузка ...
42 42.3708812 Якорь
Загрузка ...
43 42.3708850 Ярмо с фланцем в сборе
Загрузка ...
44 42.3708852 Фланец
Загрузка ...
45 42.3708851 Ярмо
Загрузка ...
46 250464-П29 Гайка М5
Загрузка ...
47 252153-П2 Шайба 5 пружинная
Загрузка ...
48 2302.3708895 Штекер
Загрузка ...
49 663.3708891 Крышка реле
Загрузка ...
50 СТ230-3708839 Болт
Загрузка ...
51 2302.3708898 Заклепка
Загрузка ...
52 2302.3708897 Заклепка
Загрузка ...
53 23.3708894 Болт контактный
Загрузка ...
55 2302.3708893 Наконечник
Загрузка ...
56 252005-П29 Шайба 8
Загрузка ...
58 42.3708009 Шайба регулировочная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
