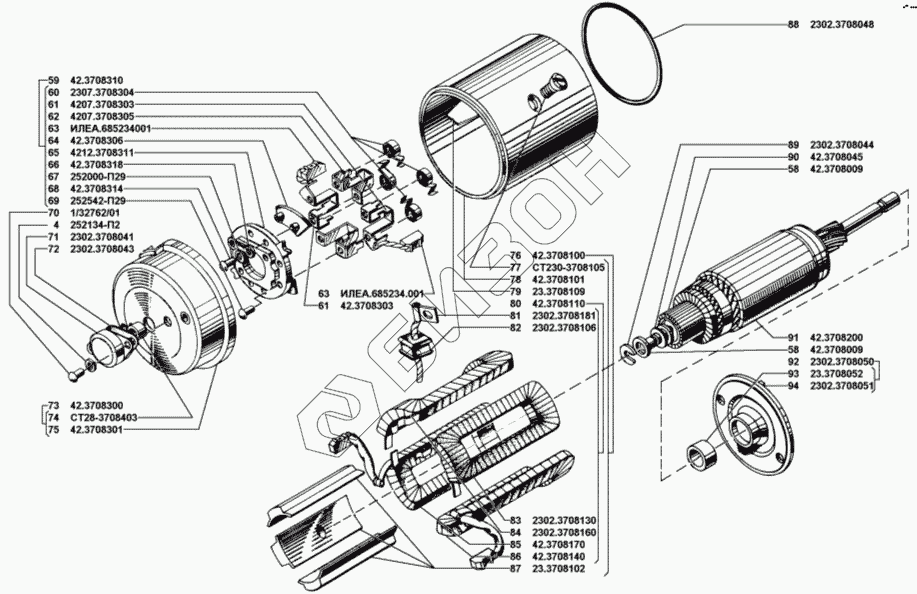

Графический каталог запасных частей к технике: УМЗ-421. Стартер
4
58
58
59
60
61
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4 | 252134-П2 | Шайба 6 пружинная |
Загрузка ...
|
|
| 58 | 42.3708009 | Шайба регулировочная |
Загрузка ...
|
|
| 59 | 42.3708310 | Траверса в сборе |
Загрузка ...
|
|
| 60 | 2307.3708304 | Пружина щетки |
Загрузка ...
|
|
| 61 | 4207.3708303 | Щеткодержатель |
Загрузка ...
|
|
| 62 | 4207.3708305 | Щеткодержатель |
Загрузка ...
|
|
| 63 | ИЛЕА.685234.001 | Щетка в сборе |
Загрузка ...
|
|
| 64 | 42.3708306 | Пластина изоляционная щеткодержателя |
Загрузка ...
|
|
| 65 | 4212.3708311 | Траверса |
Загрузка ...
|
|
| 66 | 42.3708318 | Пластина изоляционная |
Загрузка ...
|
|
| 67 | 252000-П29 | Шайба 3 |
Загрузка ...
|
|
| 68 | 42.3708314 | Заклепка полупустотелая |
Загрузка ...
|
|
| 69 | 252542-П29 | Заклепка 3х12 |
Загрузка ...
|
|
| 70 | 1/32762/01 | Винт М6х16 |
Загрузка ...
|
|
| 71 | 2302.3708041 | Колпак |
Загрузка ...
|
|
| 72 | 2302.3708043 | Прокладка |
Загрузка ...
|
|
| 73 | 42.3708300 | Крышка со стороны коллектора в сборе |
Загрузка ...
|
|
| 74 | СТ28-3708403 | Вкладыш |
Загрузка ...
|
|
| 75 | 42.3708301 | Крышка со стороны коллектора |
Загрузка ...
|
|
| 76 | 42.3708100 | Корпус в сборе |
Загрузка ...
|
|
| 77 | СТ230-3708105 | Винт полюса |
Загрузка ...
|
|
| 78 | 42.3708101 | Корпус |
Загрузка ...
|
|
| 79 | 23.3708109 | Изоляция вывода |
Загрузка ...
|
|
| 80 | 42.3708110 | Катушка полюсов в сборе |
Загрузка ...
|
|
| 81 | 2302.3708181 | Наконечник |
Загрузка ...
|
|
| 82 | 2302.3708106 | Втулка изоляционная |
Загрузка ...
|
|
| 83 | 2302.3708130 | Катушка полюса № 1 в сборе |
Загрузка ...
|
|
| 84 | 2302.3708160 | Катушка полюса № 3 в сборе |
Загрузка ...
|
|
| 85 | 42.3708170 | Катушка полюса № 4 в сборе |
Загрузка ...
|
|
| 86 | 42.3708140 | Катушка полюса № 2 в сборе |
Загрузка ...
|
|
| 87 | 23.3708102 | Полюс |
Загрузка ...
|
|
| 88 | 2302.3708048 | Кольцо уплотнительное |
Загрузка ...
|
|
| 89 | 2302.3708044 | Шайба стопорная |
Загрузка ...
|
|
| 90 | 42.3708045 | Шайба упорная |
Загрузка ...
|
|
| 91 | 42.3708200 | Якорь в сборе |
Загрузка ...
|
|
| 92 | 2302.3708050 | Подшипник в сборе |
Загрузка ...
|
|
| 93 | 23.3708052 | Вкладыш |
Загрузка ...
|
|
| 94 | 2302.3708051 | Держатель подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
