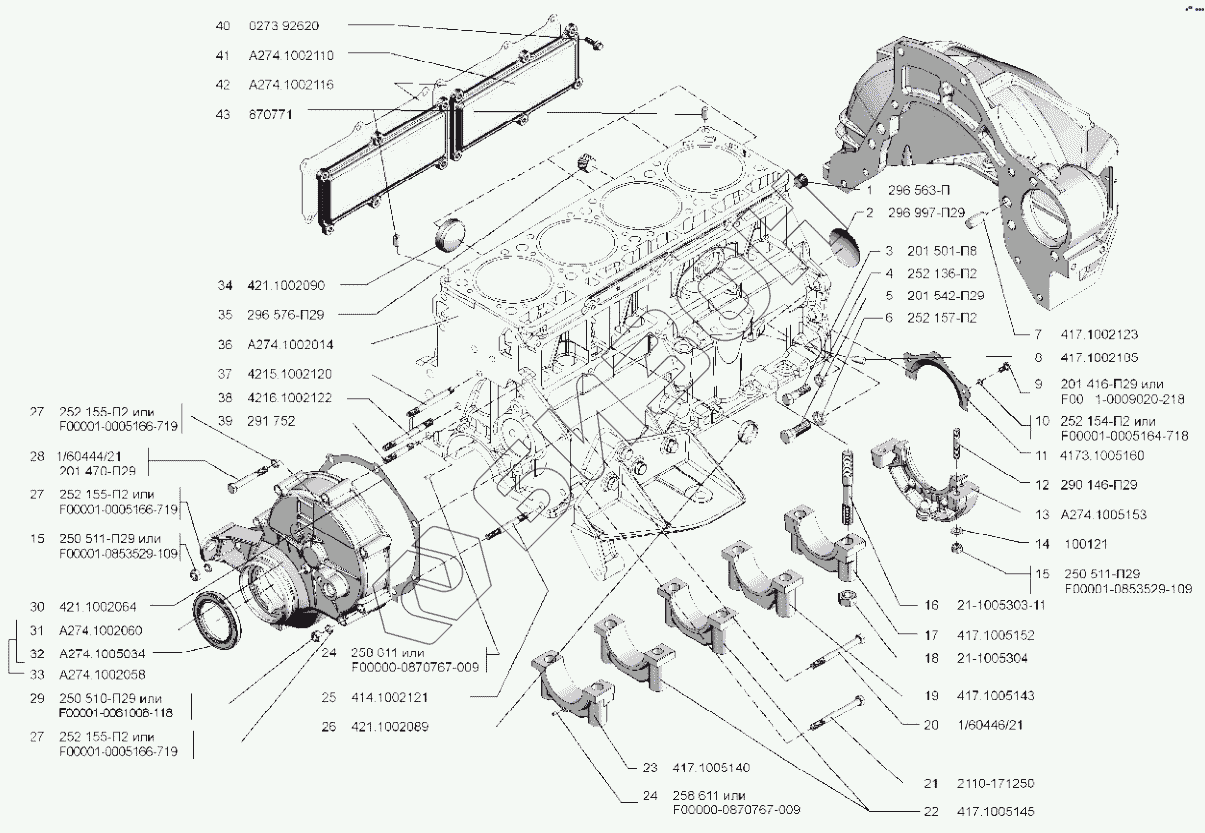

Графический каталог запасных частей к технике: УМЗ-А274. Блок цилиндров
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
27
27
27
27
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 296 563-П | Пробка |
Загрузка ...
|
|
| 2 | 296 997-П29 | Заглушка |
Загрузка ...
|
|
| 3 | 201 501-П8 | Болт |
Загрузка ...
|
|
| 4 | 252 136-П2 | Шайба |
Загрузка ...
|
|
| 5 | 201 542-П29 | Болт |
Загрузка ...
|
|
| 6 | 252 157-П2 | Шайба |
Загрузка ...
|
|
| 7 | 417.1002123 | Штифт D 13х28 |
Загрузка ...
|
|
| 8 | 417.1002185 | Заглушка |
Загрузка ...
|
|
| 9 | 201 416-П29 | Болт |
Загрузка ...
|
|
| 9 | F00001-0009020-218 | Болт М6-6gх12 |
Загрузка ...
|
|
| 10 | 252 154-П2 | Шайба 6Л пружинная |
Загрузка ...
|
|
| 10 | F00001-0005164-718 | Шайба 6 |
Загрузка ...
|
|
| 11 | 4173.1005160 | Держатель манжеты коленчатого вала |
Загрузка ...
|
|
| 12 | 290 146-П29 | Шпилька |
Загрузка ...
|
|
| 13 | A274.1005153 | Крышка манжеты коленчатого вала |
Загрузка ...
|
|
| 14 | 100121 | Шайба 8 |
Загрузка ...
|
|
| 15 | 250 511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 15 | F00001-0853529-109 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 16 | 21-1005303-11 | Шпилька М14х1,5х75 |
Загрузка ...
|
|
| 17 | 417.1005152 | Крышка заднего подшипника коленчатого вала |
Загрузка ...
|
|
| 18 | 21-1005304 | Гайка М14х1,5 |
Загрузка ...
|
|
| 19 | 417.1005143 | Крышка четвертого подшипника коленчатого вала |
Загрузка ...
|
|
| 20 | 1/60446/21 | Болт М8х70 крепления крышки распределительных шестерен |
Загрузка ...
|
|
| 21 | 2110-171250 | Болт |
Загрузка ...
|
|
| 22 | 417.1005145 | Крышка второго и третьего подшипников коленчатого вала |
Загрузка ...
|
|
| 23 | 417.1005140 | Крышка переднего подшипника коленчатого вала |
Загрузка ...
|
|
| 24 | F00000-0870767-009 | Штифт 4х10 |
Загрузка ...
|
|
| 24 | 258 611 | Штифт |
Загрузка ...
|
|
| 25 | 414.1002121 | Шпилька М8х1х57 |
Загрузка ...
|
|
| 26 | 421.1002089 | Заглушка D 30 |
Загрузка ...
|
|
| 27 | 252 155-П2 | Шайба |
Загрузка ...
|
|
| 27 | F00001-0005166-718 | Шайба |
Загрузка ...
|
|
| 28 | 201 470-П29 | Болт |
Загрузка ...
|
|
| 28 | F00001-0060444-219 | Болт |
Загрузка ...
|
|
| 29 | 250 510-П29 | Гайка |
Загрузка ...
|
|
| 29 | F00001-0061008-118 | Гайка М8-6Н |
Загрузка ...
|
|
| 30 | 421.1002064 | Прокладка крышки распределительных шестерен |
Загрузка ...
|
|
| 31 | А274.1002060 | Крышка распределительных шестерен |
Загрузка ...
|
|
| 32 | А274.1005034 | Сальник передний коленчатого вала с пружиной в сборе |
Загрузка ...
|
|
| 33 | А274.1002058 | Крышка распределительных шестерен с манжетой в сборе |
Загрузка ...
|
|
| 34 | 421.1002090 | Заглушка D 45 |
Загрузка ...
|
|
| 35 | 296 576-П29 | Пробка |
Загрузка ...
|
|
| 36 | А274.1002014 | Блок цилиндров с крышками и картером сцепления в сборе |
Загрузка ...
|
|
| 37 | 4215.1002120 | Шпилька М8х1х70 |
Загрузка ...
|
|
| 38 | 4216.1002122 | Шпилька М8х70 |
Загрузка ...
|
|
| 39 | 291 752 | Шпилька |
Загрузка ...
|
|
| 40 | 0273 92620 | Болт |
Загрузка ...
|
|
| 41 | А274.1002110 | Крышка коробки толкателей |
Загрузка ...
|
|
| 42 | А274.1002116 | Прокладка крышки толкателей |
Загрузка ...
|
|
| 43 | 870771 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
