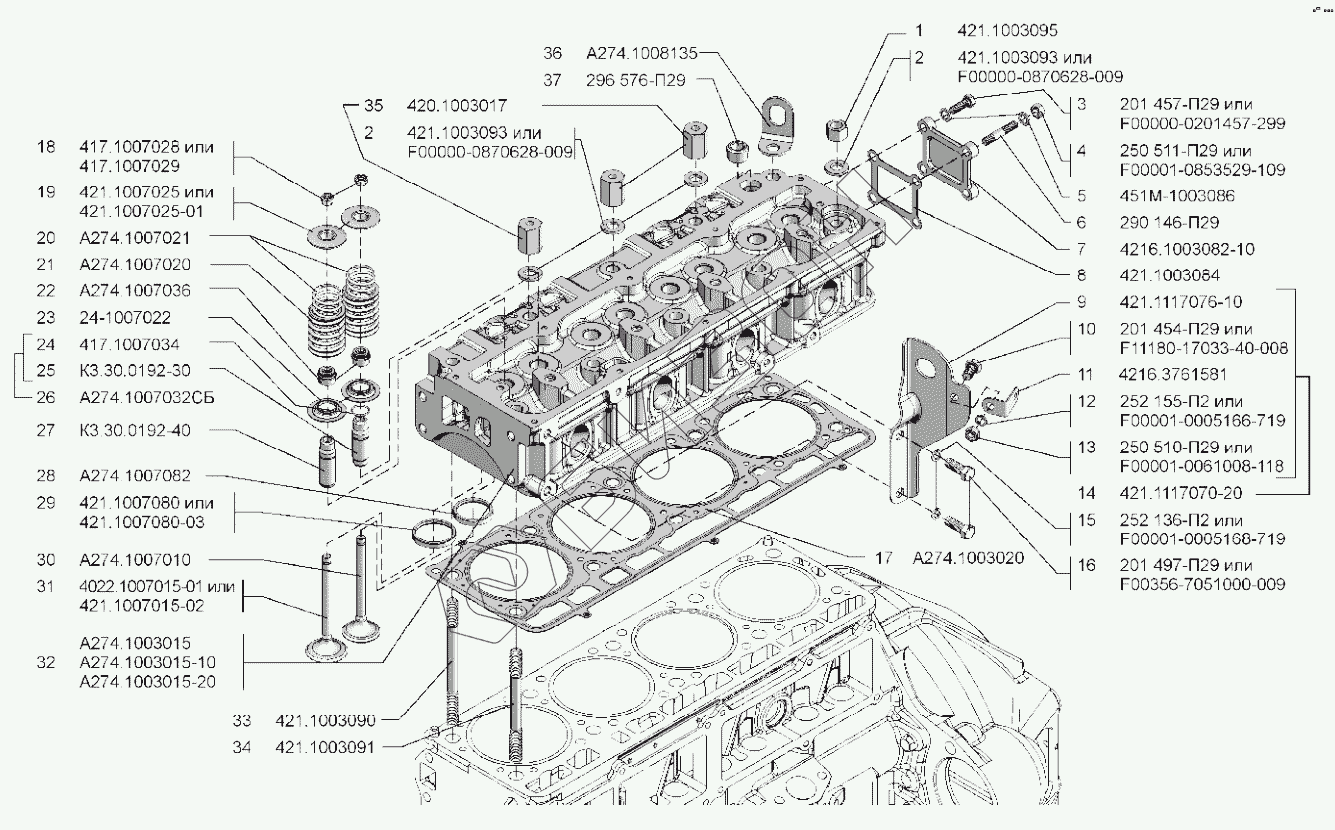

Графический каталог запасных частей к технике: УМЗ-А274. Головка блока цилиндров с клапанами
1
2
2
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 421.1003095 | Гайка М12х1,25 крепления головки блока цилиндров |
Загрузка ...
|
|
| 2 | 421.1003093 | Шайба 12 крепления головки блока цилиндров |
Загрузка ...
|
|
| 2 | F00000-0870628-009 | Шайба 12,2 крепления головки блока цилиндров |
Загрузка ...
|
|
| 3 | 201 457-П29 | Болт |
Загрузка ...
|
|
| 3 | F00000-0201457-299 | Болт М8-6gх22 |
Загрузка ...
|
|
| 4 | 250 511-П29 | Гайка М8х1–6Н |
Загрузка ...
|
|
| 4 | F00001-0853529-109 | Гайка М8х1-6Н |
Загрузка ...
|
|
| 5 | 451М-1003086 | Шайба 8,5 |
Загрузка ...
|
|
| 6 | 290 146-П29 | Шпилька |
Загрузка ...
|
|
| 7 | 4216.1003082-10 | Крышка отверстия водяной рубашки головки цилиндров |
Загрузка ...
|
|
| 8 | 421.1003084 | Прокладка крышки водяной рубашки головки блока цилиндров |
Загрузка ...
|
|
| 9 | 421.1117076-10 | Скоба |
Загрузка ...
|
|
| 10 | 201 454-П29 | Болт |
Загрузка ...
|
|
| 10 | F11180-1703340-008 | Болт М8-6gх16 |
Загрузка ...
|
|
| 11 | 4216.3761581 | Угольник |
Загрузка ...
|
|
| 12 | 252 155-П2 | Шайба |
Загрузка ...
|
|
| 12 | F00001-0005166-719 | Шайба 8 |
Загрузка ...
|
|
| 13 | 250 510-П29 | Гайка |
Загрузка ...
|
|
| 13 | F00001-0061008-118 | Гайка М8-6Н |
Загрузка ...
|
|
| 14 | 421.1117070-20 | Скоба передняя |
Загрузка ...
|
|
| 15 | 252 136–П2 | Шайба |
Загрузка ...
|
|
| 15 | F00001-0005168-719 | Шайба 10 |
Загрузка ...
|
|
| 16 | 201 497–П29 | Болт |
Загрузка ...
|
|
| 16 | F00356-7051000-009 | Болт М10-6gх25 |
Загрузка ...
|
|
| 17 | А274.1003020 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 18 | 417.1007028 | Сухарь клапана |
Загрузка ...
|
|
| 18 | 417.1007029 | Сухарь клапана |
Загрузка ...
|
|
| 19 | 421.1007025 | Тарелка пружины клапана |
Загрузка ...
|
|
| 19 | 421.1007025-01 | Тарелка пружины клапана |
Загрузка ...
|
|
| 20 | А274.1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 21 | А274.1007020 | Пружина клапана наружная |
Загрузка ...
|
|
| 22 | А274.1007036 | Колпачок маслоотpажательный в сборе |
Загрузка ...
|
|
| 23 | 24-1007022 | Шайба опорная пружины клапана |
Загрузка ...
|
|
| 24 | 417.1007034 | Стопорное кольцо направляющей втулки впускного клапана |
Загрузка ...
|
|
| 25 | К3.30.0192-30 | Втулка направляющая впускного клапана |
Загрузка ...
|
|
| 26 | А274.1007032СБ | Втулка направляющая впускного клапана в сборе |
Загрузка ...
|
|
| 27 | К3.30.0192-40 | Втулка направляющая выпускного клапана |
Загрузка ...
|
|
| 28 | А274.1007082 | Седло выпускного клапана |
Загрузка ...
|
|
| 29 | 13-1007080 | Седло впускного клапана |
Загрузка ...
|
|
| 29 | 421.1007080-03 | Седло выпускного клапана |
Загрузка ...
|
|
| 30 | А274.1007010 | Клапан выпускной |
Загрузка ...
|
|
| 31 | 4022.1007015-01 | Клапан выпускной |
Загрузка ...
|
|
| 31 | 421.1007015-02 | Клапан выпускной |
Загрузка ...
|
|
| 32 | А274.1003015 | Головка цилиндров |
Загрузка ...
|
|
| 32 | А274.1003015-10 | Головка цилиндров |
Загрузка ...
|
|
| 32 | А274.1003015-20 | Головка цилиндров |
Загрузка ...
|
|
| 33 | 421.1003090 | Шпилька Сn М12х1,25х118 крепления головки блока цилиндров |
Загрузка ...
|
|
| 34 | 421.1003091 | Шпилька Сn М12х1,25х104 |
Загрузка ...
|
|
| 35 | 420.1003017 | Втулка датчика детонации |
Загрузка ...
|
|
| 36 | А274.1008135 | Скоба для подъема двигателя |
Загрузка ...
|
|
| 37 | 296 576-П29 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
