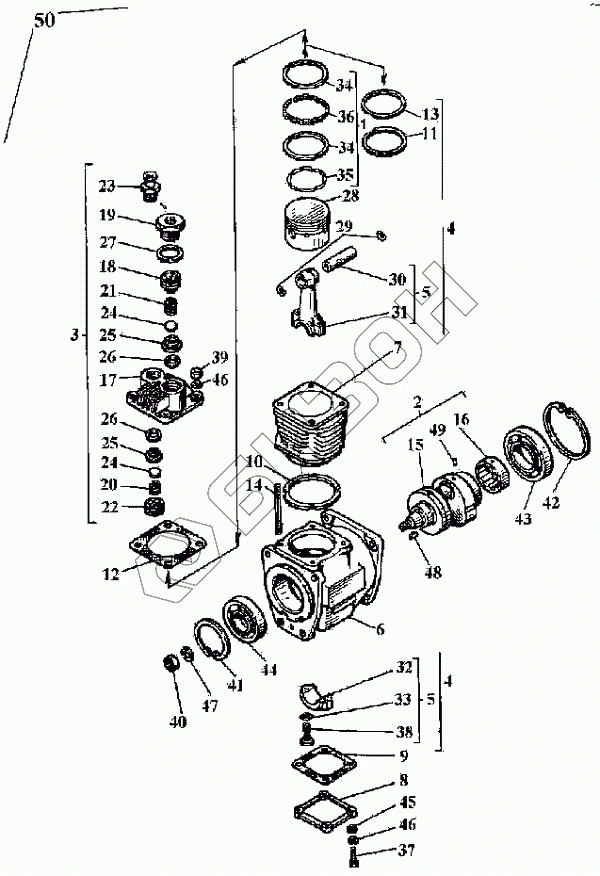

Графический каталог запасных частей к технике: ВТЗ Д-144. Компрессор А29.02.000Б-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | А27.12.40.000 | Кольцо маслосъемное |
Загрузка ...
|
|
| 2 | А29.02.040Б | Вал коленчатый |
Загрузка ...
|
|
| 3 | А29.01.050-02 | Головка цилиндра |
Загрузка ...
|
|
| 4 | А29.05.100 | Поршень и шатун |
Загрузка ...
|
|
| 5 | А29.05.170 | Шатун |
Загрузка ...
|
|
| 6 | А29.02.001-02 | Картер |
Загрузка ...
|
|
| 7 | А29.01.002-02 | Цилиндр |
Загрузка ...
|
|
| 8 | А29.02.003-02 | Крышка |
Загрузка ...
|
|
| 9 | А29.02.004-01 | Прокладка |
Загрузка ...
|
|
| 10 | А29.01.006-01 | Прокладка |
Загрузка ...
|
|
| 11 | А27.02.03.007 | Кольцо |
Загрузка ...
|
|
| 12 | А29.01.008-01 | Прокладка |
Загрузка ...
|
|
| 13 | А27.02.03.008 | Кольцо |
Загрузка ...
|
|
| 14 | А29.01.023-01 | Шпилька |
Загрузка ...
|
|
| 15 | А29.02.041Б | Вал коленчатый |
Загрузка ...
|
|
| 16 | А29.02.042 | Втулка |
Загрузка ...
|
|
| 17 | А29.01.051-02 | Головка цилиндра |
Загрузка ...
|
|
| 18 | А29.01.052 | Корпус |
Загрузка ...
|
|
| 19 | А29.01.053-02 | Пробка |
Загрузка ...
|
|
| 20 | А29.01.055-01 | Пружина |
Загрузка ...
|
|
| 21 | А29.01.056-01 | Пружина |
Загрузка ...
|
|
| 22 | А29.01.058 | Корпус |
Загрузка ...
|
|
| 23 | А29.01.059-02 | Штуцер |
Загрузка ...
|
|
| 24 | А29.01.061 | Клапан |
Загрузка ...
|
|
| 25 | А29.01.062 | Седло |
Загрузка ...
|
|
| 26 | А29.01.063-01 | Прокладка |
Загрузка ...
|
|
| 27 | А29.01.064А-01 | Прокладка |
Загрузка ...
|
|
| 28 | А29.05.101 | Поршень |
Загрузка ...
|
|
| 29 | А29.05.102 | Кольцо |
Загрузка ...
|
|
| 30 | А29.05.103 | Палец |
Загрузка ...
|
|
| 31 | А29.05.171 | Шатун |
Загрузка ...
|
|
| 32 | А29.05.172 | Крышка |
Загрузка ...
|
|
| 33 | А29.05.173 | Втулка |
Загрузка ...
|
|
| 34 | А27.12.40.509 | Сегмент |
Загрузка ...
|
|
| 35 | А27.12.40.510 | Расширитель |
Загрузка ...
|
|
| 36 | А29.12.40.511 | Расширитель |
Загрузка ...
|
|
| 37 | М8.6х20.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | М8.6х35.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | М8х1.6Н.8.45.019 | Гайка |
Загрузка ...
|
|
| 40 | М14х1,5.6Н.35.06 | Гайка |
Загрузка ...
|
|
| 41 | КУВ-72 | Кольцо |
Загрузка ...
|
|
| 42 | ВУВ-95 | Кольцо |
Загрузка ...
|
|
| 43 | 112 | Подшипник |
Загрузка ...
|
|
| 44 | 60207 | Подшипник |
Загрузка ...
|
|
| 45 | 8.04.019 | Шайба |
Загрузка ...
|
|
| 46 | 8Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 47 | 14.0Т.65Г.06 | Шайба |
Загрузка ...
|
|
| 48 | 4х6,5 | Шпонка |
Загрузка ...
|
|
| 49 | 6h8х12 | Штифт |
Загрузка ...
|
|
| 50 | А29.02.000Б-02 | Компрессор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
