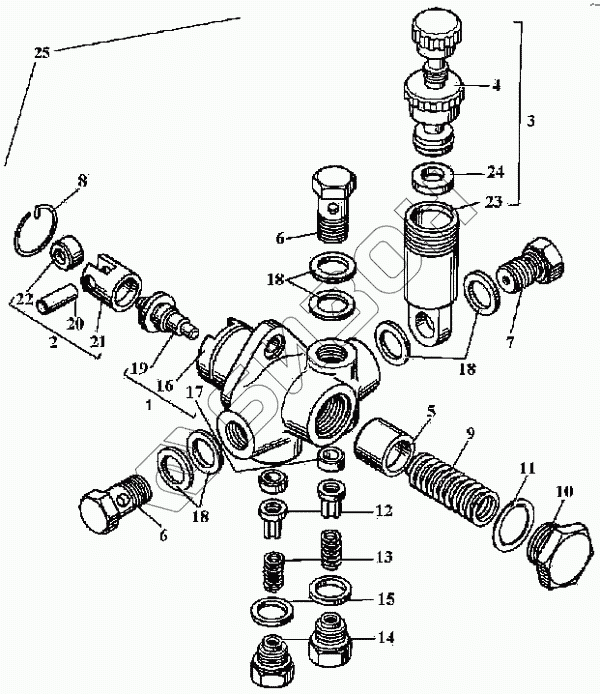

Графический каталог запасных частей к технике: ВТЗ Д-144. Насос топливоподкачивающий 21.1106010-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21.1106090 | Корпус |
Загрузка ...
|
|
| 2 | 21.1106320 | Толкатель |
Загрузка ...
|
|
| 3 | 21.1106350-01 | Насос ручной прокачки |
Загрузка ...
|
|
| 4 | 21.1106380-20 | Рукоятка |
Загрузка ...
|
|
| 5 | 21.1106011 | Поршень |
Загрузка ...
|
|
| 6 | 21.1106012 | Болт |
Загрузка ...
|
|
| 7 | 21.1106013 | Болт |
Загрузка ...
|
|
| 8 | 21.1106015 | Кольцо |
Загрузка ...
|
|
| 9 | 21.1106016 | Пружина |
Загрузка ...
|
|
| 10 | 21.1106019 | Пробка |
Загрузка ...
|
|
| 11 | 21.1106021-01 | Кольцо |
Загрузка ...
|
|
| 12 | 21.1106022 | Клапан |
Загрузка ...
|
|
| 13 | 21.1106027 | Пружина |
Загрузка ...
|
|
| 14 | 21.1106031 | Пробка |
Загрузка ...
|
|
| 15 | 21.1106035-01 | Прокладка |
Загрузка ...
|
|
| 16 | 21.1106094 | Корпус |
Загрузка ...
|
|
| 17 | 21.1106095 | Седло |
Загрузка ...
|
|
| 18 | 21.1111249-01 | Прокладка |
Загрузка ...
|
|
| 19 | 21.1106313 | Втулка |
Загрузка ...
|
|
| 20 | 21.1106324 | Ось толкателя |
Загрузка ...
|
|
| 21 | 21.1106326 | Толкатель |
Загрузка ...
|
|
| 22 | 21.1106328 | Ролик |
Загрузка ...
|
|
| 23 | 21.1106356 | Цилиндр |
Загрузка ...
|
|
| 24 | 21.1106365-01 | Кольцо |
Загрузка ...
|
|
| 25 | 21.1106010-01 | Насос топливоподкачивающий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
