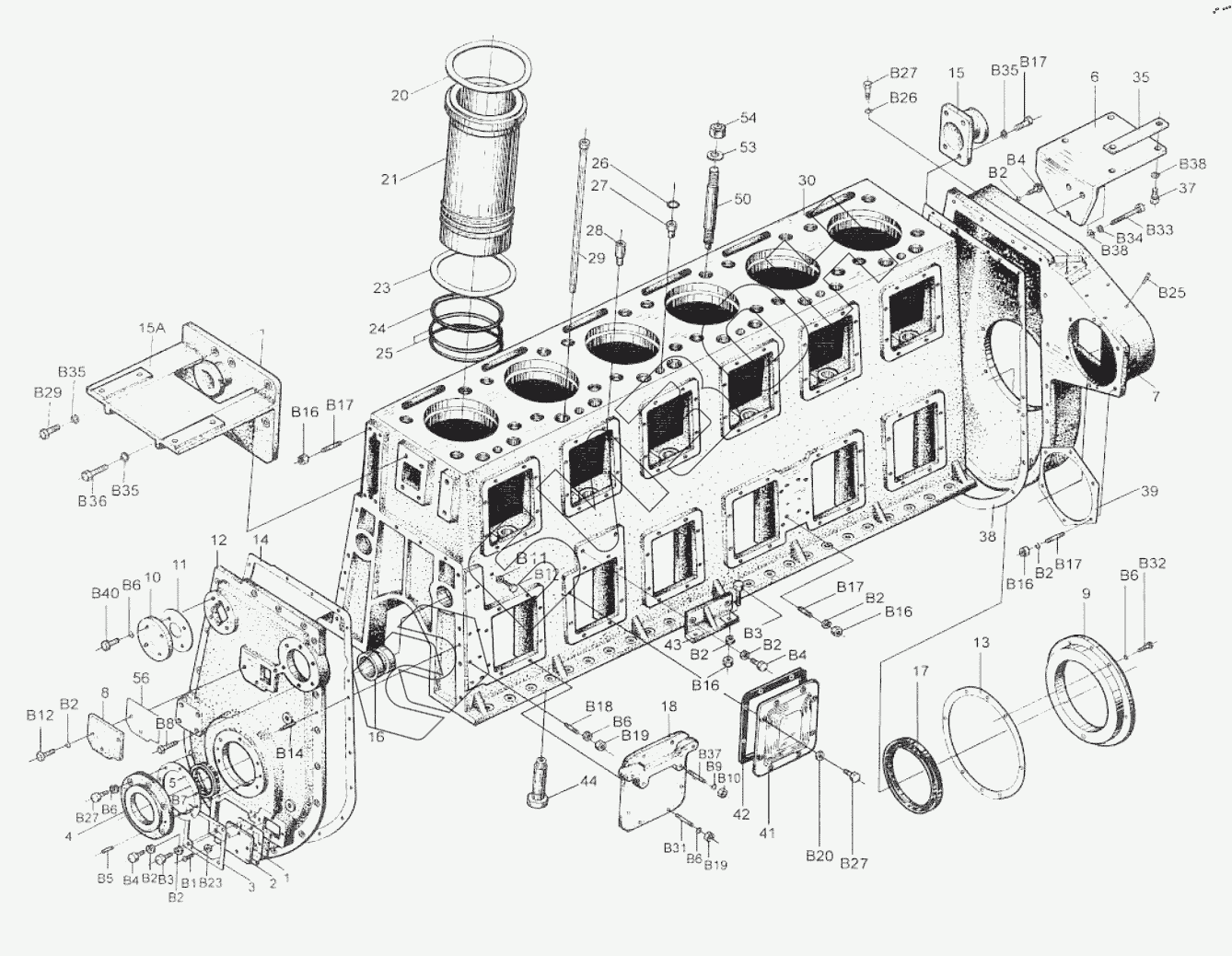

Графический каталог запасных частей к технике: Weichai R6160. Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15A
16
17
18
20
21
23
24
25
26
27
28
29
30
35
37
38
39
41
42
43
44
50
53
54
56
B1
B2
B2
B2
B2
B2
B2
B2
B2
B3
B3
B3
B3
B3
В4
В4
В4
В5
В6
В6
В6
В6
В6
В6
В7
B10
B11
B12
B12
B14
B16
B16
B16
B16
B17
B17
B17
B17
B18
B19
B19
B20
B23
B25
В26
В27
В27
В27
В29
В31
В32
В33
В34
В35
В35
В35
В36
В37
В38
В38
B40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 160A.01.169A | Gasket |
Загрузка ...
|
|
| 2 | 160A.01.68A | Cover plate |
Загрузка ...
|
|
| 3 | 160A.01.197 | Gasket |
Загрузка ...
|
|
| 3 | 160Z.01.277 | Gasket |
Загрузка ...
|
|
| 4 | 160Z.0102A | Oil seal seal |
Загрузка ...
|
|
| 4 | 160Z.01.02B | Oil seal seal |
Загрузка ...
|
|
| 5 | 160A.01.153 | Gaskel |
Загрузка ...
|
|
| 6 | 160Z.01.264 | Bracket |
Загрузка ...
|
|
| 6 | 616001030004 | Bracket |
Загрузка ...
|
|
| 7 | 616001170263 | Rear engine eover |
Загрузка ...
|
|
| 7 | 616001180002 | Bear engine cover |
Загрузка ...
|
|
| 7A | 616001200263 | Bear engine eover |
Загрузка ...
|
|
| 8 | 160A.01.223 | Cover plale |
Загрузка ...
|
|
| 9 | 160Z.01.02K | Oil seal cover |
Загрузка ...
|
|
| 9 | 616001200002 | Oil seal cover |
Загрузка ...
|
|
| 10 | 160Z.01.303 | Cover |
Загрузка ...
|
|
| 11 | 160A.01.32 | Gasket |
Загрузка ...
|
|
| 12 | 160Z.01.228A | Front engine cover |
Загрузка ...
|
|
| 13 | 160Z.11.101A | Shim |
Загрузка ...
|
|
| 14 | 160A.01.46 | Caskel |
Загрузка ...
|
|
| 15 | 160A.01.27 | Lifting lug |
Загрузка ...
|
|
| 15A | 616001000003 | Sea-freshwater exchange devicebracket |
Загрузка ...
|
|
| 616001000007 | 616001000007 | Bracket |
Загрузка ...
|
|
| 16 | 160A.01.09 | Camshaft hearing |
Загрузка ...
|
|
| 17 | 616001030001 | Oil seal |
Загрузка ...
|
|
| 17 | 160Z.01.74 | Oil seal |
Загрузка ...
|
|
| 17 | 616001200074 | Oil seal |
Загрузка ...
|
|
| 18 | 160Z.01.282A | Bracket |
Загрузка ...
|
|
| 19 | 616001030288 | Front engine rover |
Загрузка ...
|
|
| 19 | 616001010274 | Front engine cover |
Загрузка ...
|
|
| 20 | 616001000001 | Upper Cylinder head gasket |
Загрузка ...
|
|
| 20 | 616001000002 | Upper cylinder head gasket |
Загрузка ...
|
|
| 21 | 616001010025 | Cylinder liner |
Загрузка ...
|
|
| 22 | 160Z.01.70A | Jockey pulley sub-assembly |
Загрузка ...
|
|
| 22 | 160Z.01.90A | Jockey pulley sub-assembly |
Загрузка ...
|
|
| 22 | 160ZC8.01.90 | Jockey pulley sub-assembly |
Загрузка ...
|
|
| 22-1 | 160Z.01.70.07 | End cover |
Загрузка ...
|
|
| 22-2 | 16OZ.01.70.06 | Caskel |
Загрузка ...
|
|
| 22-3 | 160Z.01.70.08 | Shied ring |
Загрузка ...
|
|
| 22-4 | 160Z.01.70.05 | Oil shield ring |
Загрузка ...
|
|
| 22-5 | 160Z.01.70.04 | Oil seal ring |
Загрузка ...
|
|
| 22-6 | 160Z.01.70.01 | Jockey pulley |
Загрузка ...
|
|
| 22-6 | 61400060161 | Jockey pulley |
Загрузка ...
|
|
| 22-7 | 160Z.01.70.03A | Shaft for jockey pulley |
Загрузка ...
|
|
| 22-7 | 160Z.01.90.01A | Shaft lor jocey pulley |
Загрузка ...
|
|
| 22-7 | 160Z.01.90.07 | Shalt for jockey pulley |
Загрузка ...
|
|
| 22-8 | 160Z.01.70.02B | Stand |
Загрузка ...
|
|
| 22-8 | 160Z.01.90.08 | Stand |
Загрузка ...
|
|
| 22-8 | 160Z.01.90.05A | Stand |
Загрузка ...
|
|
| 22-9 | 160Z.01.70.09 | Washer |
Загрузка ...
|
|
| 22-10 | 160Z.01.70.15 | Adjust washer |
Загрузка ...
|
|
| 23 | 160A.01.24 | Lower cylider head gasket |
Загрузка ...
|
|
| 24 | 160A .01.209 | Water-prool rubber ring |
Загрузка ...
|
|
| 25 | 160A.01.26 | Water-proof rubber ring |
Загрузка ...
|
|
| 26 | 160A.01.21 | Water jacket gasket |
Загрузка ...
|
|
| 27 | 160A.01.33 | Water jacket |
Загрузка ...
|
|
| 28 | 160A.01.62 | Oil collecting pipe |
Загрузка ...
|
|
| 29 | 160Z.01.80A | Valve tappet sub-assembly |
Загрузка ...
|
|
| 29 | 160A.01.20А | Valve lappet sub-assembly |
Загрузка ...
|
|
| 30 | 160Z.01.281 | Cylinder block |
Загрузка ...
|
|
| 30 | 160Z.01.292 | Cylinder block |
Загрузка ...
|
|
| 31 | 160A.01.174A | Gasket |
Загрузка ...
|
|
| 32 | 160A.01.173А | Plug nut |
Загрузка ...
|
|
| 33 | R6160ZC.01.61 | Oil dipstick |
Загрузка ...
|
|
| 34 | 616001010600 | Oil dipstick pipe assembly |
Загрузка ...
|
|
| 34 | R6160ZC.01.60 | Oil dipstick pipe assembly |
Загрузка ...
|
|
| 35 | 160Z.01.238 | Heel plate |
Загрузка ...
|
|
| 36 | 616001030520 | Bracket |
Загрузка ...
|
|
| 36 | 616001030511 | Bracket |
Загрузка ...
|
|
| 37 | 160Z.01.237A | Bolt |
Загрузка ...
|
|
| 38 | 160А.01.19 | Gaskel |
Загрузка ...
|
|
| 39 | 160А.01.34 | Caskel |
Загрузка ...
|
|
| 40 | 616001070200 | Oil gas separator sub-assy |
Загрузка ...
|
|
| 40 | 616001070400 | Oil gas separator sub-assy |
Загрузка ...
|
|
| 40-1 | 616001070100 | Oil gas separator |
Загрузка ...
|
|
| 40-1 | 616001070300 | Oil gas separator |
Загрузка ...
|
|
| 40-2 | 612600010489 | Крышка масляная |
Загрузка ...
|
|
| 40-3 | 170Z.01.10A.02 | Rubber pipe |
Загрузка ...
|
|
| 40-4 | 9001820003 | Clamp |
Загрузка ...
|
|
| 41 | 160Z.01.301 | Inspection window cover |
Загрузка ...
|
|
| 42 | 160A.01.128В | Gasket |
Загрузка ...
|
|
| 43 | 160Z.01.291 | Saddle |
Загрузка ...
|
|
| 44 | 160A.01.38 | Valve lappet |
Загрузка ...
|
|
| 45 | 160A.01.289 | Cover plate |
Загрузка ...
|
|
| 46 | 160A.01.177 | Gasket |
Загрузка ...
|
|
| 47 | 160Z.01.302 | Camshafl thrust bearing |
Загрузка ...
|
|
| 48 | 160A.01.255 | Bolt |
Загрузка ...
|
|
| 49 | 160A.01.15 | Clamp plate |
Загрузка ...
|
|
| 50 | 160A.01.144 | Cylinder bead bolt |
Загрузка ...
|
|
| 50 | 160Z.01.256 | Cylinder bead bolt |
Загрузка ...
|
|
| 51 | 160A.01.22 | Caskel |
Загрузка ...
|
|
| 52 | 160A.01.11 | Gasket |
Загрузка ...
|
|
| 53 | 160A.01.28 | Gasket |
Загрузка ...
|
|
| 54 | 160A.01.39 | Cylinder bead mil |
Загрузка ...
|
|
| 55 | 160А.01.50А | Upper inspection window cover sub - assy |
Загрузка ...
|
|
| 55-1 | 160A.01.50.04 | Knob |
Загрузка ...
|
|
| 55-2 | 160A.01.50.03A | Upper inspection window cover |
Загрузка ...
|
|
| 55-3 | 160A.01.50.02 | Clamp plate |
Загрузка ...
|
|
| 56 | 160A.01.224 | Gasket |
Загрузка ...
|
|
| 57 | 616001200001 | Bracket |
Загрузка ...
|
|
| B1 | GB/T5783-8.8-HY | Hexagon head bolt |
Загрузка ...
|
|
| B2 | 10GB/Y93 | Single coil spring lock w:asher |
Загрузка ...
|
|
| B3 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| B3 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| В4 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В5 | GB/T117 | Taper pins |
Загрузка ...
|
|
| В6 | GB/Т93 | Single coil spring lock washer |
Загрузка ...
|
|
| В7 | GB/T9877.1 | Oil seal |
Загрузка ...
|
|
| 118 | GB/T898-8.8-HY | Double end stud |
Загрузка ...
|
|
| В9 | 12GB/T93 | Spring washer |
Загрузка ...
|
|
| B10 | GB/T6170-Н-Y | Hexagon head bolt |
Загрузка ...
|
|
| B11 | GB/T97-1-140НY-ZnD | Plain washer |
Загрузка ...
|
|
| B12 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B13 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B14 | GB/T881 | Taper pins withexlernal thread |
Загрузка ...
|
|
| В15 | GB/T971-140HV-Zn-D | Washer |
Загрузка ...
|
|
| B16 | GB/T6170-HY | Hexagon mil |
Загрузка ...
|
|
| B17 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| B18 | MB/T898-8-8-H-Y | Double end stud |
Загрузка ...
|
|
| B19 | GB/T6170-H-Y | Hexagon nut |
Загрузка ...
|
|
| B20 | Q40008 | Small plain washer |
Загрузка ...
|
|
| B21 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B22 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| B23 | 6GB/T97.1-140HV-ZnD | Washer |
Загрузка ...
|
|
| В24 | GB/T5782 | Hexagon head bull |
Загрузка ...
|
|
| B25 | GB/T827 | Rivets for name plate |
Загрузка ...
|
|
| В26 | 8GB/T971-140HV-ZnD | Plain washer |
Загрузка ...
|
|
| В27 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В28 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В29 | GB/Т5783 | Hexagon head bolt |
Загрузка ...
|
|
| В30 | GB/Т5783 | Hexagon head bolt |
Загрузка ...
|
|
| В31 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| В32 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В33 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| В34 | GB/T93 | Spring washer |
Загрузка ...
|
|
| В35 | Q403 16F9 | Spring washer |
Загрузка ...
|
|
| В36 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В37 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| В38 | Q40114 | Plain washer |
Загрузка ...
|
|
| B39 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B39 | GB/T55782 | Hexagon head bolt |
Загрузка ...
|
|
| B39 | GB/T55783 | Hexagon head bolt |
Загрузка ...
|
|
| B39 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B40 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B41 | GB/T67-ZnD | Slotted pen head screw |
Загрузка ...
|
|
| B42 | GB/T93 | Spring washer |
Загрузка ...
|
|
| B43 | GB/T6173 | Hexagon nut |
Загрузка ...
|
|
| B44 | 16 GB/T862-1 | Circlips lor holes |
Загрузка ...
|
|
| B45 | 16 GB/T5971-140HV -ZN-D | Plain washer |
Загрузка ...
|
|
| B46 | 6304 GB/T276 (90016020005) | Ball bearing |
Загрузка ...
|
|
| B47 | 52 GB/T8931 | Circlips tor holes |
Загрузка ...
|
|
| B48 | GB/T1152 | Oil cup |
Загрузка ...
|
|
| B49 | 20 GB/T593 | Spring washer |
Загрузка ...
|
|
| B50 | GB/T6170-H-Y | Hexagon nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
