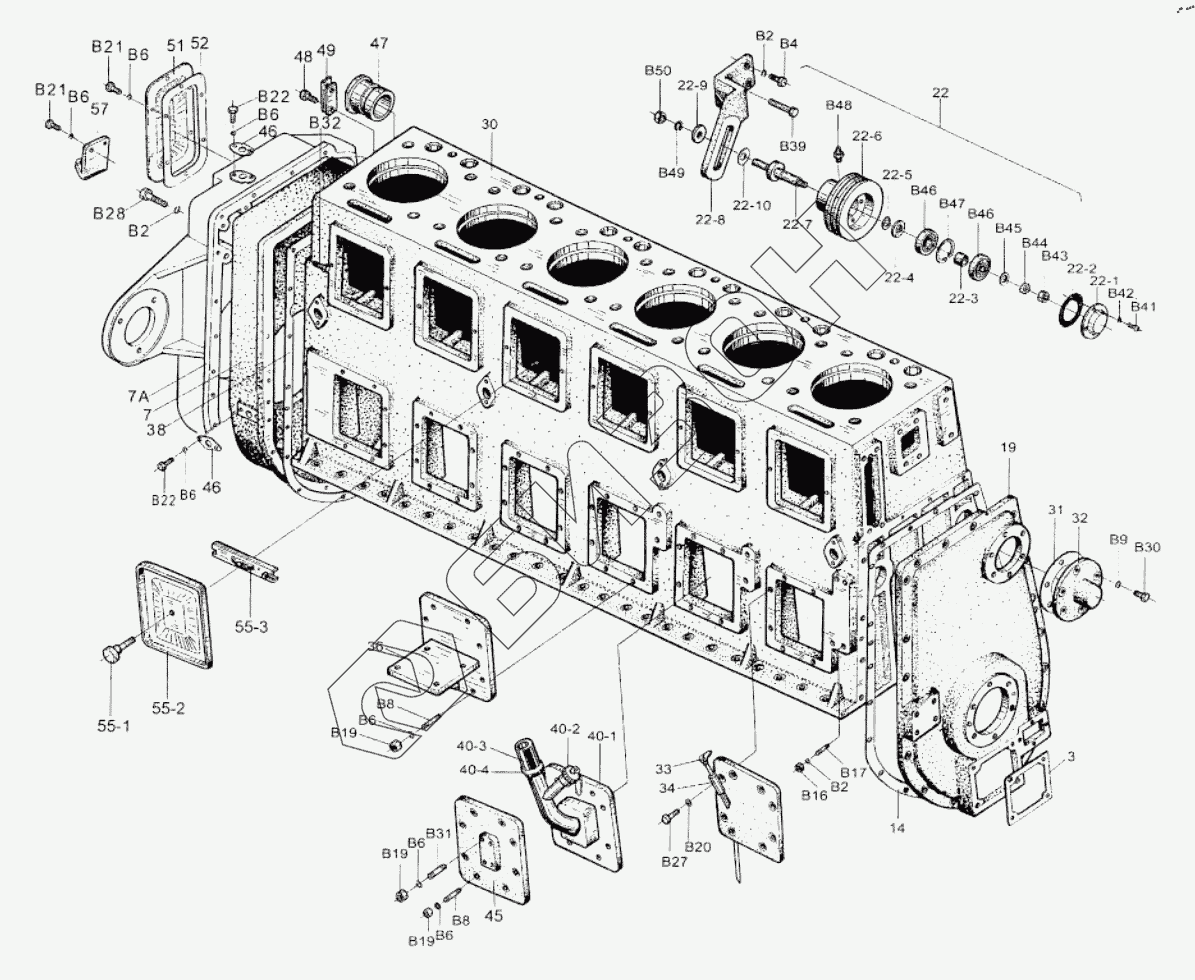

Графический каталог запасных частей к технике: Weichai R6160. Cylinder Block Assembly
3
7
7A
14
19
22
22-1
22-2
22-3
22-4
22-5
22-6
22-7
22-8
22-9
22-10
30
31
32
33
34
36
38
40-1
40-2
40-3
40-4
45
46
46
47
48
49
51
52
55-1
55-2
55-3
57
B2
B2
B2
В4
В6
В6
В6
В6
В6
В6
В6
В9
B16
B17
B19
B19
B19
B20
B21
B21
B22
B22
В27
В28
В30
В31
В32
B39
B41
B42
B43
B44
B45
B46
B46
B47
B48
B49
B50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 160A.01.169A | Gasket |
Загрузка ...
|
|
| 2 | 160A.01.68A | Cover plate |
Загрузка ...
|
|
| 3 | 160A.01.197 | Gasket |
Загрузка ...
|
|
| 3 | 160Z.01.277 | Gasket |
Загрузка ...
|
|
| 4 | 160Z.0102A | Oil seal seal |
Загрузка ...
|
|
| 4 | 160Z.01.02B | Oil seal seal |
Загрузка ...
|
|
| 5 | 160A.01.153 | Gaskel |
Загрузка ...
|
|
| 6 | 160Z.01.264 | Bracket |
Загрузка ...
|
|
| 6 | 616001030004 | Bracket |
Загрузка ...
|
|
| 7 | 616001170263 | Rear engine eover |
Загрузка ...
|
|
| 7 | 616001180002 | Bear engine cover |
Загрузка ...
|
|
| 7A | 616001200263 | Bear engine eover |
Загрузка ...
|
|
| 8 | 160A.01.223 | Cover plale |
Загрузка ...
|
|
| 9 | 160Z.01.02K | Oil seal cover |
Загрузка ...
|
|
| 9 | 616001200002 | Oil seal cover |
Загрузка ...
|
|
| 10 | 160Z.01.303 | Cover |
Загрузка ...
|
|
| 11 | 160A.01.32 | Gasket |
Загрузка ...
|
|
| 12 | 160Z.01.228A | Front engine cover |
Загрузка ...
|
|
| 13 | 160Z.11.101A | Shim |
Загрузка ...
|
|
| 14 | 160A.01.46 | Caskel |
Загрузка ...
|
|
| 15 | 160A.01.27 | Lifting lug |
Загрузка ...
|
|
| 15A | 616001000003 | Sea-freshwater exchange devicebracket |
Загрузка ...
|
|
| 616001000007 | 616001000007 | Bracket |
Загрузка ...
|
|
| 16 | 160A.01.09 | Camshaft hearing |
Загрузка ...
|
|
| 17 | 616001030001 | Oil seal |
Загрузка ...
|
|
| 17 | 160Z.01.74 | Oil seal |
Загрузка ...
|
|
| 17 | 616001200074 | Oil seal |
Загрузка ...
|
|
| 18 | 160Z.01.282A | Bracket |
Загрузка ...
|
|
| 19 | 616001030288 | Front engine rover |
Загрузка ...
|
|
| 19 | 616001010274 | Front engine cover |
Загрузка ...
|
|
| 20 | 616001000001 | Upper Cylinder head gasket |
Загрузка ...
|
|
| 20 | 616001000002 | Upper cylinder head gasket |
Загрузка ...
|
|
| 21 | 616001010025 | Cylinder liner |
Загрузка ...
|
|
| 22 | 160Z.01.70A | Jockey pulley sub-assembly |
Загрузка ...
|
|
| 22 | 160Z.01.90A | Jockey pulley sub-assembly |
Загрузка ...
|
|
| 22 | 160ZC8.01.90 | Jockey pulley sub-assembly |
Загрузка ...
|
|
| 22-1 | 160Z.01.70.07 | End cover |
Загрузка ...
|
|
| 22-2 | 16OZ.01.70.06 | Caskel |
Загрузка ...
|
|
| 22-3 | 160Z.01.70.08 | Shied ring |
Загрузка ...
|
|
| 22-4 | 160Z.01.70.05 | Oil shield ring |
Загрузка ...
|
|
| 22-5 | 160Z.01.70.04 | Oil seal ring |
Загрузка ...
|
|
| 22-6 | 160Z.01.70.01 | Jockey pulley |
Загрузка ...
|
|
| 22-6 | 61400060161 | Jockey pulley |
Загрузка ...
|
|
| 22-7 | 160Z.01.70.03A | Shaft for jockey pulley |
Загрузка ...
|
|
| 22-7 | 160Z.01.90.01A | Shaft lor jocey pulley |
Загрузка ...
|
|
| 22-7 | 160Z.01.90.07 | Shalt for jockey pulley |
Загрузка ...
|
|
| 22-8 | 160Z.01.70.02B | Stand |
Загрузка ...
|
|
| 22-8 | 160Z.01.90.08 | Stand |
Загрузка ...
|
|
| 22-8 | 160Z.01.90.05A | Stand |
Загрузка ...
|
|
| 22-9 | 160Z.01.70.09 | Washer |
Загрузка ...
|
|
| 22-10 | 160Z.01.70.15 | Adjust washer |
Загрузка ...
|
|
| 23 | 160A.01.24 | Lower cylider head gasket |
Загрузка ...
|
|
| 24 | 160A .01.209 | Water-prool rubber ring |
Загрузка ...
|
|
| 25 | 160A.01.26 | Water-proof rubber ring |
Загрузка ...
|
|
| 26 | 160A.01.21 | Water jacket gasket |
Загрузка ...
|
|
| 27 | 160A.01.33 | Water jacket |
Загрузка ...
|
|
| 28 | 160A.01.62 | Oil collecting pipe |
Загрузка ...
|
|
| 29 | 160Z.01.80A | Valve tappet sub-assembly |
Загрузка ...
|
|
| 29 | 160A.01.20А | Valve lappet sub-assembly |
Загрузка ...
|
|
| 30 | 160Z.01.281 | Cylinder block |
Загрузка ...
|
|
| 30 | 160Z.01.292 | Cylinder block |
Загрузка ...
|
|
| 31 | 160A.01.174A | Gasket |
Загрузка ...
|
|
| 32 | 160A.01.173А | Plug nut |
Загрузка ...
|
|
| 33 | R6160ZC.01.61 | Oil dipstick |
Загрузка ...
|
|
| 34 | 616001010600 | Oil dipstick pipe assembly |
Загрузка ...
|
|
| 34 | R6160ZC.01.60 | Oil dipstick pipe assembly |
Загрузка ...
|
|
| 35 | 160Z.01.238 | Heel plate |
Загрузка ...
|
|
| 36 | 616001030520 | Bracket |
Загрузка ...
|
|
| 36 | 616001030511 | Bracket |
Загрузка ...
|
|
| 37 | 160Z.01.237A | Bolt |
Загрузка ...
|
|
| 38 | 160А.01.19 | Gaskel |
Загрузка ...
|
|
| 39 | 160А.01.34 | Caskel |
Загрузка ...
|
|
| 40 | 616001070200 | Oil gas separator sub-assy |
Загрузка ...
|
|
| 40 | 616001070400 | Oil gas separator sub-assy |
Загрузка ...
|
|
| 40-1 | 616001070100 | Oil gas separator |
Загрузка ...
|
|
| 40-1 | 616001070300 | Oil gas separator |
Загрузка ...
|
|
| 40-2 | 612600010489 | Крышка масляная |
Загрузка ...
|
|
| 40-3 | 170Z.01.10A.02 | Rubber pipe |
Загрузка ...
|
|
| 40-4 | 9001820003 | Clamp |
Загрузка ...
|
|
| 41 | 160Z.01.301 | Inspection window cover |
Загрузка ...
|
|
| 42 | 160A.01.128В | Gasket |
Загрузка ...
|
|
| 43 | 160Z.01.291 | Saddle |
Загрузка ...
|
|
| 44 | 160A.01.38 | Valve lappet |
Загрузка ...
|
|
| 45 | 160A.01.289 | Cover plate |
Загрузка ...
|
|
| 46 | 160A.01.177 | Gasket |
Загрузка ...
|
|
| 47 | 160Z.01.302 | Camshafl thrust bearing |
Загрузка ...
|
|
| 48 | 160A.01.255 | Bolt |
Загрузка ...
|
|
| 49 | 160A.01.15 | Clamp plate |
Загрузка ...
|
|
| 50 | 160A.01.144 | Cylinder bead bolt |
Загрузка ...
|
|
| 50 | 160Z.01.256 | Cylinder bead bolt |
Загрузка ...
|
|
| 51 | 160A.01.22 | Caskel |
Загрузка ...
|
|
| 52 | 160A.01.11 | Gasket |
Загрузка ...
|
|
| 53 | 160A.01.28 | Gasket |
Загрузка ...
|
|
| 54 | 160A.01.39 | Cylinder bead mil |
Загрузка ...
|
|
| 55 | 160А.01.50А | Upper inspection window cover sub - assy |
Загрузка ...
|
|
| 55-1 | 160A.01.50.04 | Knob |
Загрузка ...
|
|
| 55-2 | 160A.01.50.03A | Upper inspection window cover |
Загрузка ...
|
|
| 55-3 | 160A.01.50.02 | Clamp plate |
Загрузка ...
|
|
| 56 | 160A.01.224 | Gasket |
Загрузка ...
|
|
| 57 | 616001200001 | Bracket |
Загрузка ...
|
|
| B1 | GB/T5783-8.8-HY | Hexagon head bolt |
Загрузка ...
|
|
| B2 | 10GB/Y93 | Single coil spring lock w:asher |
Загрузка ...
|
|
| B3 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| B3 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| В4 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В5 | GB/T117 | Taper pins |
Загрузка ...
|
|
| В6 | GB/Т93 | Single coil spring lock washer |
Загрузка ...
|
|
| В7 | GB/T9877.1 | Oil seal |
Загрузка ...
|
|
| 118 | GB/T898-8.8-HY | Double end stud |
Загрузка ...
|
|
| В9 | 12GB/T93 | Spring washer |
Загрузка ...
|
|
| B10 | GB/T6170-Н-Y | Hexagon head bolt |
Загрузка ...
|
|
| B11 | GB/T97-1-140НY-ZnD | Plain washer |
Загрузка ...
|
|
| B12 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B13 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B14 | GB/T881 | Taper pins withexlernal thread |
Загрузка ...
|
|
| В15 | GB/T971-140HV-Zn-D | Washer |
Загрузка ...
|
|
| B16 | GB/T6170-HY | Hexagon mil |
Загрузка ...
|
|
| B17 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| B18 | MB/T898-8-8-H-Y | Double end stud |
Загрузка ...
|
|
| B19 | GB/T6170-H-Y | Hexagon nut |
Загрузка ...
|
|
| B20 | Q40008 | Small plain washer |
Загрузка ...
|
|
| B21 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B22 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| B23 | 6GB/T97.1-140HV-ZnD | Washer |
Загрузка ...
|
|
| В24 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| B25 | GB/T827 | Rivets for name plate |
Загрузка ...
|
|
| В26 | 8GB/T971-140HV-ZnD | Plain washer |
Загрузка ...
|
|
| В27 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В28 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В29 | GB/Т5783 | Hexagon head bolt |
Загрузка ...
|
|
| В30 | GB/Т5783 | Hexagon head bolt |
Загрузка ...
|
|
| В31 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| В32 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В33 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| В34 | GB/T93 | Spring washer |
Загрузка ...
|
|
| В35 | Q403 16F9 | Spring washer |
Загрузка ...
|
|
| В36 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| В37 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| В38 | Q40114 | Plain washer |
Загрузка ...
|
|
| B39 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B39 | GB/T55782 | Hexagon head bolt |
Загрузка ...
|
|
| B39 | GB/T55783 | Hexagon head bolt |
Загрузка ...
|
|
| B39 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B40 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B41 | GB/T67-ZnD | Slotted pen head screw |
Загрузка ...
|
|
| B42 | GB/T93 | Spring washer |
Загрузка ...
|
|
| B43 | GB/T6173 | Hexagon nut |
Загрузка ...
|
|
| B44 | 16 GB/T862-1 | Circlips lor holes |
Загрузка ...
|
|
| B45 | 16 GB/T5971-140HV-ZN-D | Plain washer |
Загрузка ...
|
|
| B46 | 6304 GB/T276 | Ball bearing |
Загрузка ...
|
|
| B47 | 52 GB/T8931 | Circlips tor holes |
Загрузка ...
|
|
| B48 | GB/T1152 | Oil cup |
Загрузка ...
|
|
| B49 | GB/T593 | Spring washer |
Загрузка ...
|
|
| B50 | GB/T6170-H-Y | Hexagon nut |
Загрузка ...
|
