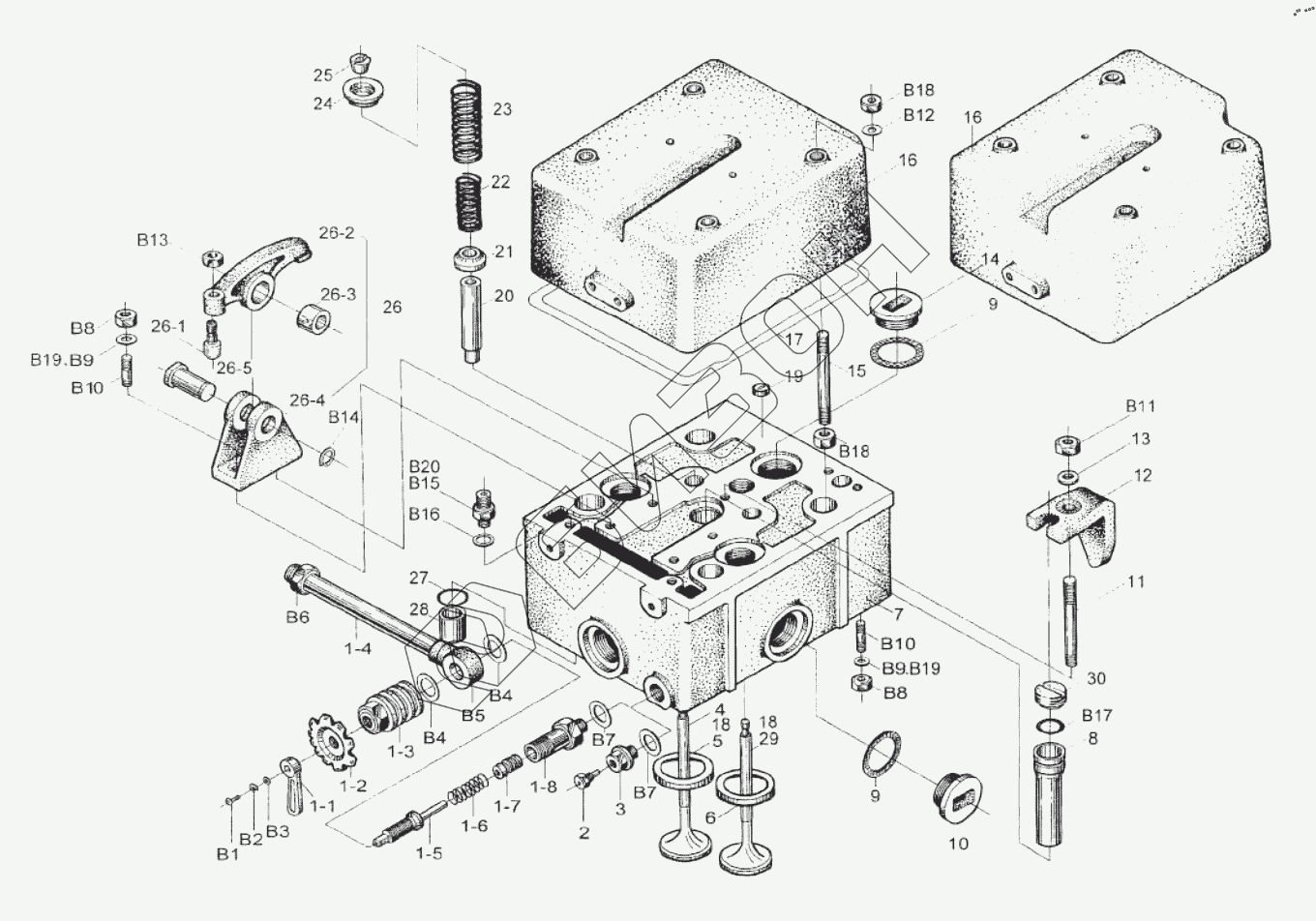

Графический каталог запасных частей к технике: Weichai R6160. Cylinder Head Assembly
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
16
16
16
16
17
18
18
19
20
21
22
23
24
25
26
26-1
26-2
26-3
26-4
26-5
27
28
29
30
B1
B2
B3
B4
B4
B5
B6
B7
B7
B8
B8
B9
B10
B10
B11
B12
B13
В14
В15
B16
В17
В18
В18
В18
В19
В19
В20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 160ZC5.03.00 | 160ZC5.03.00 | Cylinder Head sub-assy |
Загрузка ...
|
|
| 616003120000 | 616003120000 | Cylinder Bead sub-assy |
Загрузка ...
|
|
| 616003040000 | 616003040000 | Cylinder Head sub-assy |
Загрузка ...
|
|
| 1 | 160А.03.05 | Air charging valve sub-assy |
Загрузка ...
|
|
| 1-1 | 160А.03.50.01А | Handle |
Загрузка ...
|
|
| 1-2 | 160A.03.50.05 | Handwheel |
Загрузка ...
|
|
| 1-3 | 160А.03.50.06 | Valve cover |
Загрузка ...
|
|
| 1-4 | 160A.03.50.11 | Air charging pipe |
Загрузка ...
|
|
| 1-5 | 160А.03.50.02 | Threaded stem |
Загрузка ...
|
|
| 1-6 | 160Ф.03.50.07 | Spring |
Загрузка ...
|
|
| 1-7 | 160А.03.50.09 | Air charging pipe |
Загрузка ...
|
|
| 1-8 | 160А.03.50.08 | Valve body |
Загрузка ...
|
|
| 2 | 160A.03.51 | Venling screw |
Загрузка ...
|
|
| 3 | 160А.03.49 | Venling screw seal |
Загрузка ...
|
|
| 4 | 160Z.03.166A | Intake valve |
Загрузка ...
|
|
| 5 | 160Z.03.165A | Intake valve insert |
Загрузка ...
|
|
| 5 | 160А.03.147 | Intake valve insert |
Загрузка ...
|
|
| 6 | 160А.03.163A | Intake valve insert |
Загрузка ...
|
|
| 6 | 160A.03.148 | Intake valve inserl |
Загрузка ...
|
|
| 7 | 160A.03.45D | Cylinder Head |
Загрузка ...
|
|
| 7 | 160Z.03.183A | Cylinder Head |
Загрузка ...
|
|
| 8 | 160Z.03.151D | Injector sleeve |
Загрузка ...
|
|
| 9 | 616003010002 | Washer |
Загрузка ...
|
|
| 9 | 616003010001 | Washer |
Загрузка ...
|
|
| 10 | 160Z.03.154 | Plug |
Загрузка ...
|
|
| 11 | 160Z.03.84A | Stud |
Загрузка ...
|
|
| 12 | 160Z.03.05A | Injector clamp |
Загрузка ...
|
|
| 13 | 160 A.03.04 | Washer |
Загрузка ...
|
|
| 14 | 160A.03.105 | Plug |
Загрузка ...
|
|
| 15 | 160 A.03.132A | Stud |
Загрузка ...
|
|
| 15 | 160Z.03.188 | Stud |
Загрузка ...
|
|
| 16 | 160A.03.144A | Cylinder head cover |
Загрузка ...
|
|
| 16 | 160Z.03.157B | Cylinder head cover |
Загрузка ...
|
|
| 17 | 160Z.03.158 | Casket of Cylinder cover |
Загрузка ...
|
|
| 17 | 160 A.03.146 | Casket of Cylinder cover |
Загрузка ...
|
|
| 18 | 160A.03.27 | Air intake and exhaust hole |
Загрузка ...
|
|
| 19 | 160A.03.09 | Plug |
Загрузка ...
|
|
| 19 | 160A.03.149 | Plug |
Загрузка ...
|
|
| 20 | 160Z.03.4A | Valve guide |
Загрузка ...
|
|
| 20 | 160А.03.112 | Valve, guide |
Загрузка ...
|
|
| 21 | 160A.03.106 | Valve, spring seal |
Загрузка ...
|
|
| 22 | 160Z.03.161 | Inner valve spring |
Загрузка ...
|
|
| 22 | 160А.03.24 | Inner valve spring |
Загрузка ...
|
|
| 23 | 160Z.03.159 | Ouler valve spring |
Загрузка ...
|
|
| 23 | 160A.03.23 | Outer valve spring |
Загрузка ...
|
|
| 24 | 160А.03.29 | Valve spring seal |
Загрузка ...
|
|
| 25 | 160А.03.25 | Splil valve lock |
Загрузка ...
|
|
| 26 | 160Z.03.20 | Rocker arm sub-assy |
Загрузка ...
|
|
| 26 | 160А.03.10А | Roekerarm sub-assy |
Загрузка ...
|
|
| 26-1 | 160Z.03.20.01 | Adjusting screw |
Загрузка ...
|
|
| 26-2 | 160Z.03.20.02 | Roeker arm |
Загрузка ...
|
|
| 26-2 | 160A.03.10.08 | Rocker arm |
Загрузка ...
|
|
| 26-3 | 160A.03.10.07 | Roeker arm shaft bush |
Загрузка ...
|
|
| 26-4 | 160Z.03.10.05 | Rocker arm shaft bracket |
Загрузка ...
|
|
| 26-5 | 160А.03.10.06 | Rocker arm shall |
Загрузка ...
|
|
| 27 | 160А.03.21 | Rubber ring |
Загрузка ...
|
|
| 28 | 160A.03.143 | Valve guide |
Загрузка ...
|
|
| 29 | 160Z.03.162A | Exhaust valve |
Загрузка ...
|
|
| 29 | 616003030162 | Exhaust valve |
Загрузка ...
|
|
| 30 | 160Z.03.186A | Clamping seat |
Загрузка ...
|
|
| B1 | GB/T67-Zn-D | Slotted pan head serew |
Загрузка ...
|
|
| B2 | GB/T93 | Spring washer |
Загрузка ...
|
|
| B3 | GB/T97-1-140HV-Zn-D | Washer |
Загрузка ...
|
|
| B4 | 160A.13.42 | Copper-asbestos washer |
Загрузка ...
|
|
| B5 | 160A.13.34 | Pipe connection |
Загрузка ...
|
|
| B6 | 160A.13.33 | Pipe connection |
Загрузка ...
|
|
| B7 | 160A.13.35 | Copper-asbestos washer |
Загрузка ...
|
|
| B8 | GB/T6170-HY | Hexagon mil |
Загрузка ...
|
|
| B9 | GB/T93 | Spring washer |
Загрузка ...
|
|
| B10 | GB/T898-8-8-H-Y | Double end slud |
Загрузка ...
|
|
| B11 | GB/T6170-HY | Hexagon mil |
Загрузка ...
|
|
| B12 | GB/T97-1-140HV-Zn-D | Washer |
Загрузка ...
|
|
| B13 | GB/T 6173-HY | Plat hexagon nut |
Загрузка ...
|
|
| В14 | 22 GB/T894-1 | Snap ring |
Загрузка ...
|
|
| В15 | 6JB/T6013 | Connection |
Загрузка ...
|
|
| B16 | 160A.13.08 | Copper-asbestos washer |
Загрузка ...
|
|
| В17 | GGB3452-1 | O-rubber seal ring |
Загрузка ...
|
|
| В18 | M12GB/T6170-8-HY | Hexagon nut |
Загрузка ...
|
|
| В19 | Q40110 | Washer |
Загрузка ...
|
|
| В20 | 160A.13.62 | Connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
