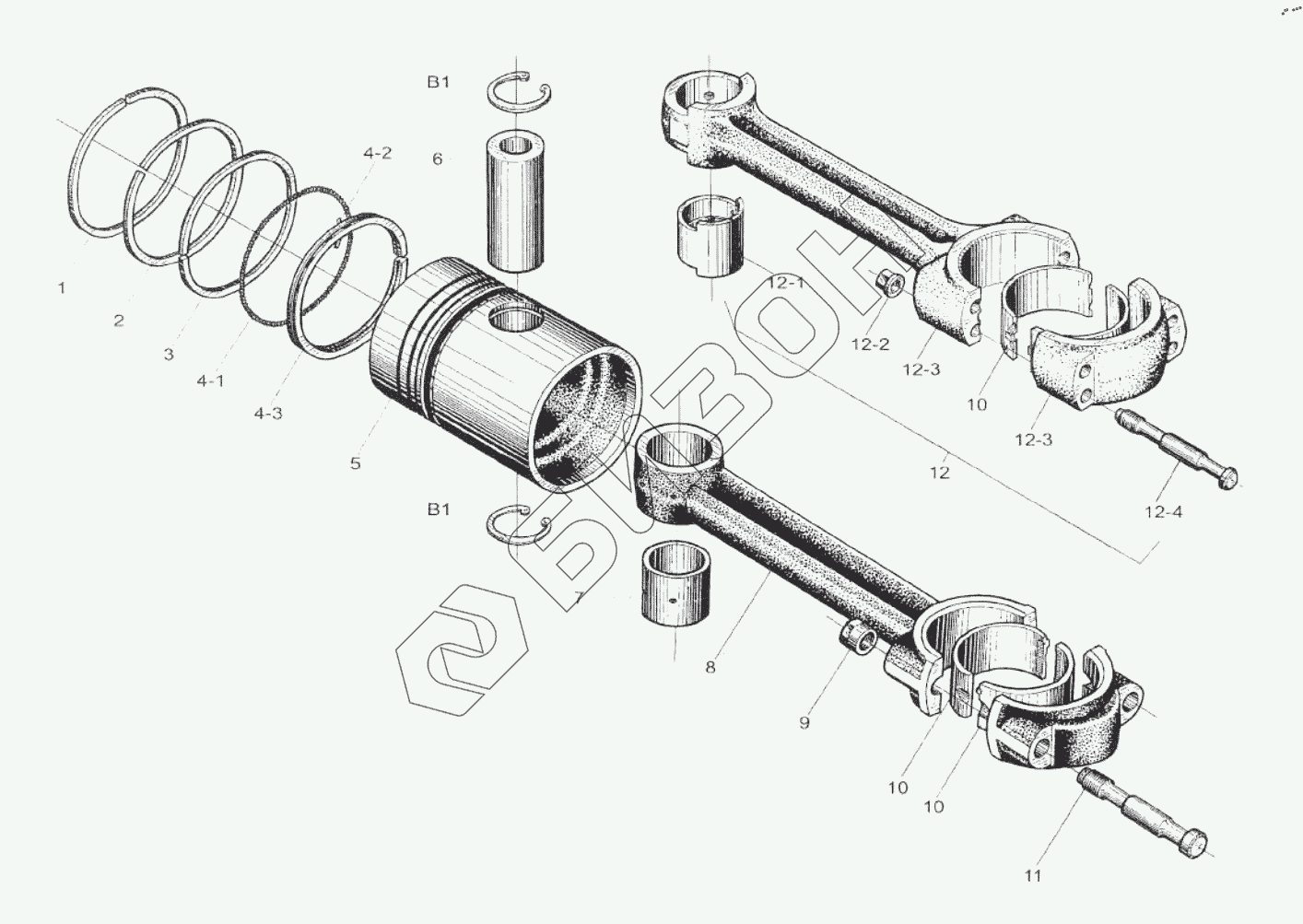

Графический каталог запасных частей к технике: Weichai R6160. Piston and Connecting Rod Assembly
1
2
3
4-1
4-2
4-3
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
B1
B1
B1
B1
B1
12
12-1
12-2
12-3
12-3
12-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 160А-6.05А.00 | 160А-6.05А.00 | Piston and connecting rod assembly |
Загрузка ...
|
|
| 160ZC6.05.00 | 160ZC6.05.00 | Piston and connecting rod assembly |
Загрузка ...
|
|
| 616005020000 | 616005020000 | Piston anil connecting rod assembly |
Загрузка ...
|
|
| 1 | 160А.05.12В | Barrel ring |
Загрузка ...
|
|
| 1 | 616005020012 | Barrel ring |
Загрузка ...
|
|
| 2 | 160A.05.02С | Rectangular ring |
Загрузка ...
|
|
| 2 | 616005020006 | Rectangular ring |
Загрузка ...
|
|
| 3 | 160A.05.02B | Conical ring |
Загрузка ...
|
|
| 3 | 616005020007 | Conical ring |
Загрузка ...
|
|
| 4 | 160A.05.20 | Sprial spring oil ring sub-assy |
Загрузка ...
|
|
| 4 | 616005022000 | Sprial spring oil ring sub-assy |
Загрузка ...
|
|
| 4-1 | 160A.05.20.02 | Spiral slay spring |
Загрузка ...
|
|
| 4-1 | 616005022002 | Spiral slay spring |
Загрузка ...
|
|
| 4-2 | 160A05.20.03 | Pin |
Загрузка ...
|
|
| 4-2 | 616005022003 | Pin |
Загрузка ...
|
|
| 4-3 | 160A.05.20.01 | Oil ring body |
Загрузка ...
|
|
| 4-3 | 616005022001 | Oil ring body |
Загрузка ...
|
|
| 5 | 160A.05.23А | Piston |
Загрузка ...
|
|
| 5 | 160Z.05.27A | Piston |
Загрузка ...
|
|
| 5 | 616005020027 | Piston |
Загрузка ...
|
|
| 6 | 160A.05.06A | Piston pin |
Загрузка ...
|
|
| 6 | 160Z.05.31 | Piston pin |
Загрузка ...
|
|
| 6 | 616005020031 | Piston pin |
Загрузка ...
|
|
| 7 | 160A.05.05 | Connecting rod bushing |
Загрузка ...
|
|
| 7 | 160Z.05.29 | Connecting rod bushing |
Загрузка ...
|
|
| 8 | 160A.05.13 | Connecting rod |
Загрузка ...
|
|
| 8 | 160Z.05.2S | Connecting rod |
Загрузка ...
|
|
| 9 | 616005000021 | Connecting rod nul |
Загрузка ...
|
|
| 10 | 160A.05.14А | Connecting rod bearing |
Загрузка ...
|
|
| 10 | 160Z.05.14 | Connecting rod bearing |
Загрузка ...
|
|
| 10 | 616005020004 | Connecting rod bearing |
Загрузка ...
|
|
| 11 | 616005000019 | Connecting rod bolt |
Загрузка ...
|
|
| B1 | 55 GB/T893 | Retainer for hole |
Загрузка ...
|
|
| B1 | 60 GB/T893 | Retainer for hole |
Загрузка ...
|
|
| 12 | 616005020010 | Connecting rod Assembly |
Загрузка ...
|
|
| 12-1 | 616005020005 | Connecting rod bushing |
Загрузка ...
|
|
| 12-2 | 616005020002 | Connecting rod nut |
Загрузка ...
|
|
| 12-3 | 616005020003 | Connecting rod |
Загрузка ...
|
|
| 12-4 | 616005020001 | Connecting rod bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
