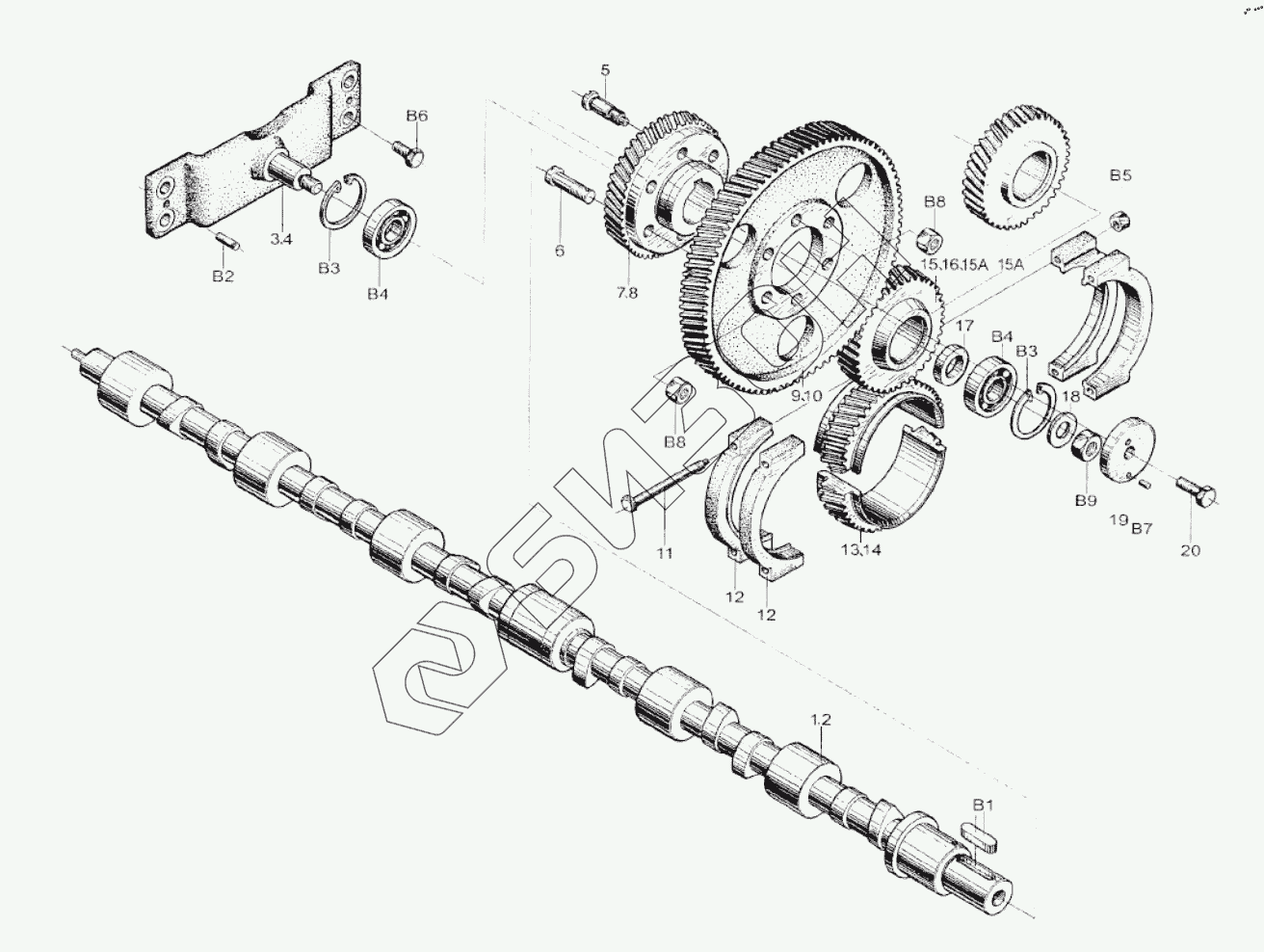

Графический каталог запасных частей к технике: Weichai R6160. Comshaft Assembly
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15 A
15 A
16
17
18
19
20
B1
B2
B3
B3
B3
B3
B4
B4
B4
B4
B5
B6
B7
B8
B8
B9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 616006010100 | Camshaft suh-saay |
Загрузка ...
|
|
| 2 | 616006020100 | Camshaft sub-saay |
Загрузка ...
|
|
| 3 | 160Z.06.05A | Gear support |
Загрузка ...
|
|
| 3 | 616006060005 | Gear support |
Загрузка ...
|
|
| 4 | 160Z.06.09 | Gear support |
Загрузка ...
|
|
| 5 | 160A.06.02A | Screw |
Загрузка ...
|
|
| 6 | 616006000025 | Bob |
Загрузка ...
|
|
| 7 | 160Z.06.41A | Small gear |
Загрузка ...
|
|
| 7 | 160Z.06.42A | Small gear |
Загрузка ...
|
|
| 8 | 160A.06.49 | Small gear |
Загрузка ...
|
|
| 8 | 160A.06.51 | Small gear |
Загрузка ...
|
|
| 9 | 160Z.06.43A | Camshaft timing gear |
Загрузка ...
|
|
| 9 | 160Z.06.44A | Camshafl timing gear |
Загрузка ...
|
|
| 10 | 160A .06.52 | Camshaft timing gear |
Загрузка ...
|
|
| 10 | 160А.06.53 | Camshaft timing gear |
Загрузка ...
|
|
| 11 | 160A.06.13А | Bolt |
Загрузка ...
|
|
| 12 | 160А.06.12 | Clamping ring |
Загрузка ...
|
|
| 13 | 160Z.06.47A | Crankshaft timing gear |
Загрузка ...
|
|
| 14 | 160Z.06.48A | Crankshaft timing gear |
Загрузка ...
|
|
| 15 | 160Z.06.46A | Intermediate gear |
Загрузка ...
|
|
| 15 A | 616006060045 | Intermediate gear |
Загрузка ...
|
|
| 16 | 160А.06.54 | Intermediate gear |
Загрузка ...
|
|
| 16 | 160A.06.55 | Intermediate gear |
Загрузка ...
|
|
| 17 | 160A.06.08 | Spacer |
Загрузка ...
|
|
| 17 | 616006060008 | Spacer |
Загрузка ...
|
|
| 18 | 160A06.01 | Washer |
Загрузка ...
|
|
| 18 | 616006060001 | Washer |
Загрузка ...
|
|
| 19 | 160A.06.23 | Clamping plate |
Загрузка ...
|
|
| 20 | 160A.06.24 | Bolt |
Загрузка ...
|
|
| B1 | GB/T1096 | Flat key |
Загрузка ...
|
|
| B2 | GB/T881 | Taper pins withexlernal thread |
Загрузка ...
|
|
| B3 | GB/T8931 | Retainer fur hole |
Загрузка ...
|
|
| B3 | GB/T893.1 | Retainer lor hole |
Загрузка ...
|
|
| B4 | GB/T276 | Ball hearing |
Загрузка ...
|
|
| B4 | GB/T276 | Ball hearing |
Загрузка ...
|
|
| B5 | 616006010014 | Nut |
Загрузка ...
|
|
| B6 | GB/T5783 | Hexagon head bolt |
Загрузка ...
|
|
| B7 | GB/T119.2 | Dowel pin |
Загрузка ...
|
|
| B8 | GB/T6176 | Hexagon nut |
Загрузка ...
|
|
| B9 | GB/T6171-НY | Nut |
Загрузка ...
|
