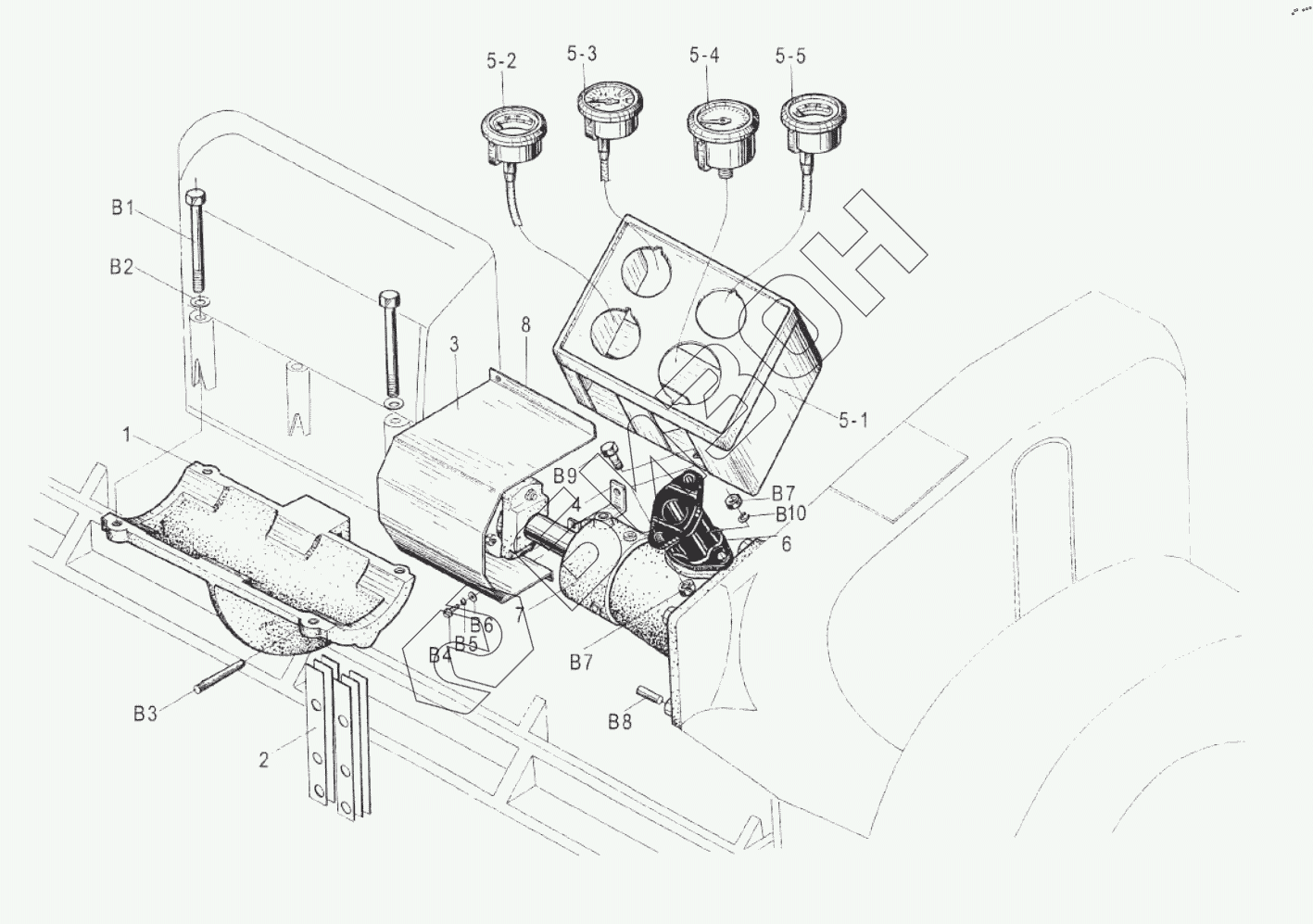

Графический каталог запасных частей к технике: Weichai R6160. Transmission Shaft & Instrument Assembly
1
2
3
4
5-1
5-2
5-3
5-4
5-5
6
7
8
B1
В2
В3
В4
В5
В6
В7
В7
В8
В9
B10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 160Z.07.28 | Fuel pump support |
Загрузка ...
|
|
| 2 | 160A.07.08 | Adjusting shim |
Загрузка ...
|
|
| 3 | 160Z.07.41 | Connector guide bousing |
Загрузка ...
|
|
| 3 | 160Z.07.42 | Connector guide housing |
Загрузка ...
|
|
| 3 | 616007100034 | Connector guide housing |
Загрузка ...
|
|
| 4 | 160Z.07.35 | Support |
Загрузка ...
|
|
| 5 | 616007020300 | Instrument hoard sub-assy |
Загрузка ...
|
|
| 5 | 616007010300 | Instniment hoard sub-assy |
Загрузка ...
|
|
| 5 | 616007100300 | Instrument board sub-assy |
Загрузка ...
|
|
| 5-1 | 616007000101 | Instrument board |
Загрузка ...
|
|
| 5-1 | 616007020101 | Instrument board |
Загрузка ...
|
|
| 5-2 | 817027011303 | Water temperature gage |
Загрузка ...
|
|
| 5-3 | 617027001301 | Oil pressure gage |
Загрузка ...
|
|
| 5-4 | 616007010102 | Tachometer |
Загрузка ...
|
|
| 5-4 | 616007100102 | Tachometer |
Загрузка ...
|
|
| 5-5 | 617027011302 | Oil temperature gage |
Загрузка ...
|
|
| 6 | 160A.07.20A | Supprot sub-assy |
Загрузка ...
|
|
| 7 | 616007010200 | Transmission Shalt Assembly |
Загрузка ...
|
|
| 7 | 616007100200 | Transmission Shall Assembly |
Загрузка ...
|
|
| 7 | 616007030200 | Transmission Shafl Assembly |
Загрузка ...
|
|
| 7 | 616007040200 | Transmission Shafl Assembly |
Загрузка ...
|
|
| 7 | 616007050200 | Transmission Shafl Assembly |
Загрузка ...
|
|
| 8 | 160A.07.31 | Support |
Загрузка ...
|
|
| B1 | GB/T5782 | Hexagon head bolt |
Загрузка ...
|
|
| В2 | GB/T849 | Washer |
Загрузка ...
|
|
| В3 | GB/T881 | Taper pins withexlernal thread |
Загрузка ...
|
|
| В4 | GB/T67-ZnD | Slotted pen head screw |
Загрузка ...
|
|
| В5 | GB/T93 | Spring washer |
Загрузка ...
|
|
| В6 | GB/T97.1-140HV-ZnD | Washer |
Загрузка ...
|
|
| В7 | GB/T6170-8-H-Y | Hexagon nut |
Загрузка ...
|
|
| В8 | GB/T117 | Taper pins |
Загрузка ...
|
|
| В9 | GB/T5783-8-8-Н-У | Hexagon bolt |
Загрузка ...
|
|
| B10 | GB/T93 | Spring washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
