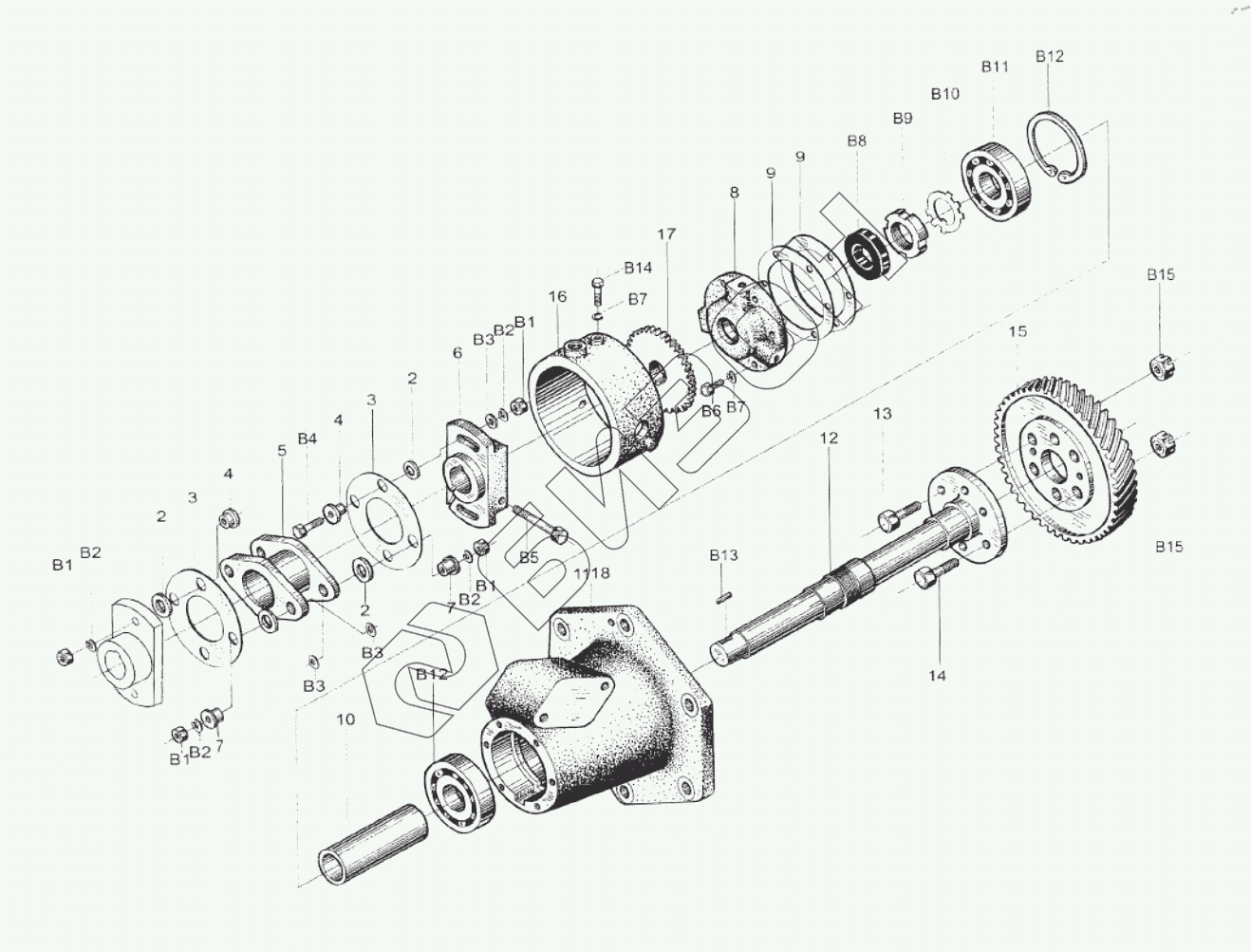

Графический каталог запасных частей к технике: Weichai R6160. Transmission Shaft Sub-assembly
2
2
2
3
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
B1
B1
B1
B1
B2
B2
B2
B2
B3
B3
B3
B4
B5
B6
B7
B7
В8
В9
B10
B11
B12
B12
B13
B14
B15
B15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 616007010200 | Transmission Shalt Assembly |
Загрузка ...
|
|
| 1 | 616007100200 | Transmission Shall Assembly |
Загрузка ...
|
|
| 1 | 616007030200 | Transmission Shafl Assembly |
Загрузка ...
|
|
| 1 | 616007040200 | Transmission Shafl Assembly |
Загрузка ...
|
|
| 1 | 616007050200 | Transmission Shafl Assembly |
Загрузка ...
|
|
| 2 | 160Z.07.10.106 | Washer |
Загрузка ...
|
|
| 3 | 614080123 | Упругая соединительная пластинка |
Загрузка ...
|
|
| 4 | 160Z.07.10.97 | Short lining sleeve |
Загрузка ...
|
|
| 5 | 160Z.07.10.121 | Connector flange assembly |
Загрузка ...
|
|
| 5 | 616007100121 | Connector flange assembly |
Загрузка ...
|
|
| 6 | 160Z.07.10.94 | Adjusting flange |
Загрузка ...
|
|
| 7 | 160Z.07.10.98 | Long lining sleeve |
Загрузка ...
|
|
| 8 | 160Z.07.10.88 | Oil seal seal |
Загрузка ...
|
|
| 8 | 160Z.07.10.78A | Oil seal seal |
Загрузка ...
|
|
| 9 | 160Z.07.10.83 | Adjusting shim |
Загрузка ...
|
|
| 10 | 160Z.07.10.82 | Bearing spacing sleeve |
Загрузка ...
|
|
| 11 | 16OZ.O7.10.81 | Shall support |
Загрузка ...
|
|
| 12 | 160Z.07.10.86C | Transmission shaft |
Загрузка ...
|
|
| 12 | 616007100086 | Transmission shaft |
Загрузка ...
|
|
| 13 | 616007000129 | Positioning bolt |
Загрузка ...
|
|
| 14 | 616007000158 | Bolt |
Загрузка ...
|
|
| 15 | 160Z.07.10.101A | Cear |
Загрузка ...
|
|
| 15 | 160Z.07.10.102A | Gear |
Загрузка ...
|
|
| 15 | 160Z.07.10.104 | Gear |
Загрузка ...
|
|
| 15 | 160Z.07.10.105 | Gear |
Загрузка ...
|
|
| 16 | 160Z.07.10.84B | Gear case |
Загрузка ...
|
|
| 17 | 160Z.07.10.85B | Gear |
Загрузка ...
|
|
| 18 | 616007030201 | Shaft support |
Загрузка ...
|
|
| B1 | GB/T6170-8-НY | Hexagon nut |
Загрузка ...
|
|
| B2 | GB/T93 | Spring washer |
Загрузка ...
|
|
| B3 | 10GB/T97.1-140HV-Zn-D | Hexagon bolt |
Загрузка ...
|
|
| B4 | GB/T5783-10-9-ZnD | Hexagon holt |
Загрузка ...
|
|
| B5 | GB/T5783-10-9-Zn-D | Hexagon holt |
Загрузка ...
|
|
| B6 | GB/T5783-8.8 -HY | Hexagon bolt |
Загрузка ...
|
|
| B7 | GB/T93 | Spring washer |
Загрузка ...
|
|
| В8 | PD30х50x10HG4-692 | Oil seal |
Загрузка ...
|
|
| В9 | GB/T812 | Button nut |
Загрузка ...
|
|
| B10 | GB/T858 | Lock washer |
Загрузка ...
|
|
| B11 | GB/T292 | Angular contalt ball bearing |
Загрузка ...
|
|
| B12 | GB/T893.1 | Retainer lor hole |
Загрузка ...
|
|
| B13 | Q5510828 | Flae key |
Загрузка ...
|
|
| B14 | GB/T5783-8.8-H.Y | Hexagon bolt |
Загрузка ...
|
|
| B15 | GB/T6176-H.Y | Slottde nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
