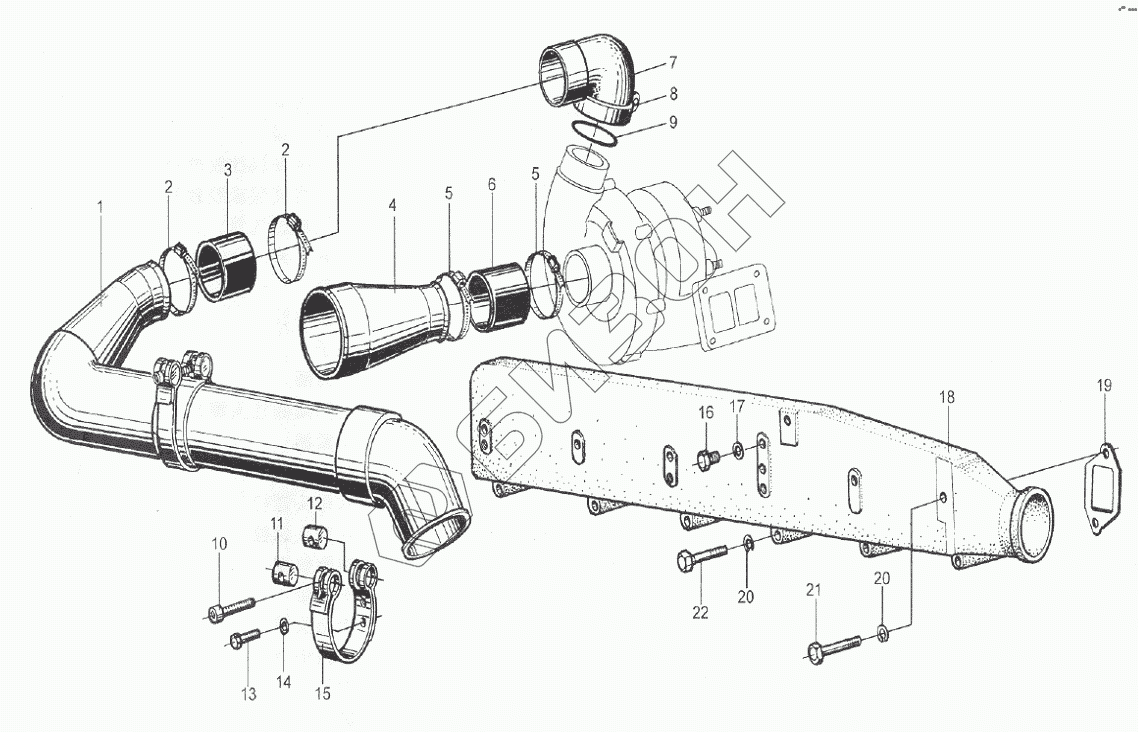

Графический каталог запасных частей к технике: Weichai WD615 (Евро 2). Воздухопровод компрессора
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 61560110051B | Воздухопровод в сборе |
Загрузка ...
|
|
| 2 | 90003989312 | Хомут стяжной |
Загрузка ...
|
|
| 3 | 612600110824 | Патрубок |
Загрузка ...
|
|
| 3 | 612600111543 | Патрубок |
Загрузка ...
|
|
| 4 | 612600110874 | Раструб |
Загрузка ...
|
|
| 5 | 90003989315 | Хомут стяжной |
Загрузка ...
|
|
| 6 | 81560110220 | Патрубок |
Загрузка ...
|
|
| 7 | 61560110165 | Патрубок |
Загрузка ...
|
|
| 8 | 61560110226 | Хомут стяжной |
Загрузка ...
|
|
| 9 | 190320035 | Уплотнительное кольцо |
Загрузка ...
|
|
| 10 | 90003862462 | Винт |
Загрузка ...
|
|
| 11 | 209190017 | Вкладыш-гайка хомута |
Загрузка ...
|
|
| 12 | 1700550013 | Вкладыш-шайба хомута |
Загрузка ...
|
|
| 13 | 90003802415 | Болт |
Загрузка ...
|
|
| 13 | 90003802411 | Болт |
Загрузка ...
|
|
| 14 | 609E110036 | Шайба |
Загрузка ...
|
|
| 15 | 61560110021 | Хомут стяжной |
Загрузка ...
|
|
| 16 | 90003962014 | Болт |
Загрузка ...
|
|
| 17 | 90003098010 | Шайба уплотнительная |
Загрузка ...
|
|
| 18 | 61560110131 | Коллектор воздушный |
Загрузка ...
|
|
| 19 | 61500110024 | Коллектор воздушный |
Загрузка ...
|
|
| 20 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 614110064 | Болт |
Загрузка ...
|
|
| 21 | 90003800497 | Болт |
Загрузка ...
|
|
| 22 | 90003800465 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
