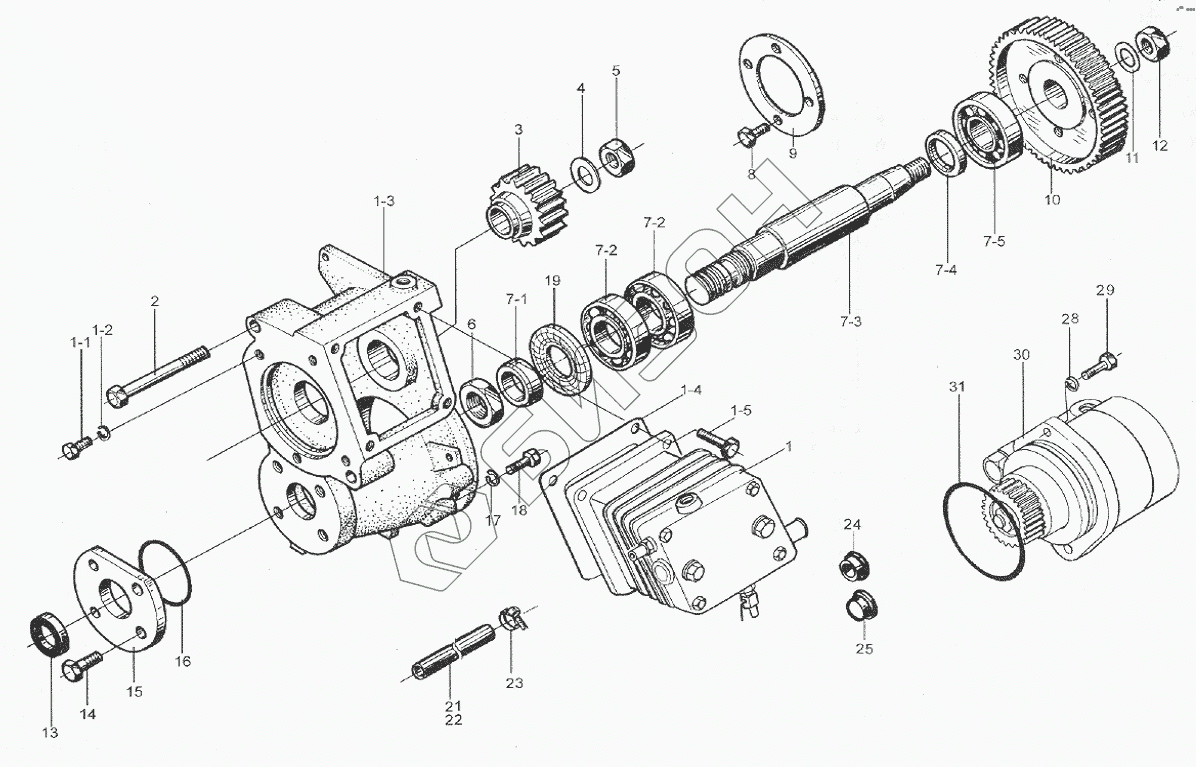

Графический каталог запасных частей к технике: Weichai WD615 (Евро 2). Воздушный компрессор
1
1-1
1-2
1-3
1-4
1-5
2
2
3
4
5
6
7-1
7-2
7-2
7-3
7-4
7-5
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | AZ1560130070 | Воздушный компрессор |
Загрузка ...
|
|
| 1-1 | 90003802411 | Болт |
Загрузка ...
|
|
| 1-2 | 90003930261 | Шайба |
Загрузка ...
|
|
| 1-3 | AZ1560130063 | Корпус |
Загрузка ...
|
|
| 1-4 | 61500130080 | Прокладка |
Загрузка ...
|
|
| 1-5 | 90003802438 | Болт |
Загрузка ...
|
|
| 2 | 90003802561 | Болт |
Загрузка ...
|
|
| 2 | 90003800569 | Болт |
Загрузка ...
|
|
| 3 | 61560130012 | Шестерня компрессора |
Загрузка ...
|
|
| 4 | 609070161 | Шайба прижимная |
Загрузка ...
|
|
| 5 | 612600130001 | Гайка |
Загрузка ...
|
|
| 6 | 612600130046 | Гайка |
Загрузка ...
|
|
| 7 | 612600130124 | Приводной вал в сборе |
Загрузка ...
|
|
| 7-1 | 612600130047 | Втулка |
Загрузка ...
|
|
| 7-2 | 61500080158 | Подшипник |
Загрузка ...
|
|
| 7-3 | 612600130122 | Приводной вал |
Загрузка ...
|
|
| 7-4 | 612600130123 | Втулка |
Загрузка ...
|
|
| 7-5 | 90003320154 | Подшипник |
Загрузка ...
|
|
| 8 | 90003802432 | Болт |
Загрузка ...
|
|
| 9 | 61500080165 | Пластина |
Загрузка ...
|
|
| 10 | AZ1560130064 | Шестерня |
Загрузка ...
|
|
| 11 | 409020045 | Шайба |
Загрузка ...
|
|
| 12 | 612600130001 | Гайка |
Загрузка ...
|
|
| 13 | 90003070092 | Сальник |
Загрузка ...
|
|
| 14 | 90003802415 | Болт |
Загрузка ...
|
|
| 15 | 61500130097 | Картридж сальника |
Загрузка ...
|
|
| 16 | 192320002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 90003802419 | Винт (под угольник) |
Загрузка ...
|
|
| 19 | 612600130073 | Уплотнитель |
Загрузка ...
|
|
| 20 | 90003098014 | Шайба уплотнительная |
Загрузка ...
|
|
| 21 | 612600130025 | Трубка резиновая |
Загрузка ...
|
|
| 22 | 612600130027 | Трубка резиновая |
Загрузка ...
|
|
| 23 | 90003989336 | Хомут стяжной |
Загрузка ...
|
|
| 24 | B29114 | Крышка |
Загрузка ...
|
|
| 25 | B29112 | Крышка |
Загрузка ...
|
|
| 26 | 90003800035 | Болт |
Загрузка ...
|
|
| 27 | 90003800458 | Болт |
Загрузка ...
|
|
| 28 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 90003802438 | Болт |
Загрузка ...
|
|
| 30 | 61500130037 | Насос гидравлический |
Загрузка ...
|
|
| 31 | 81500130068 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
