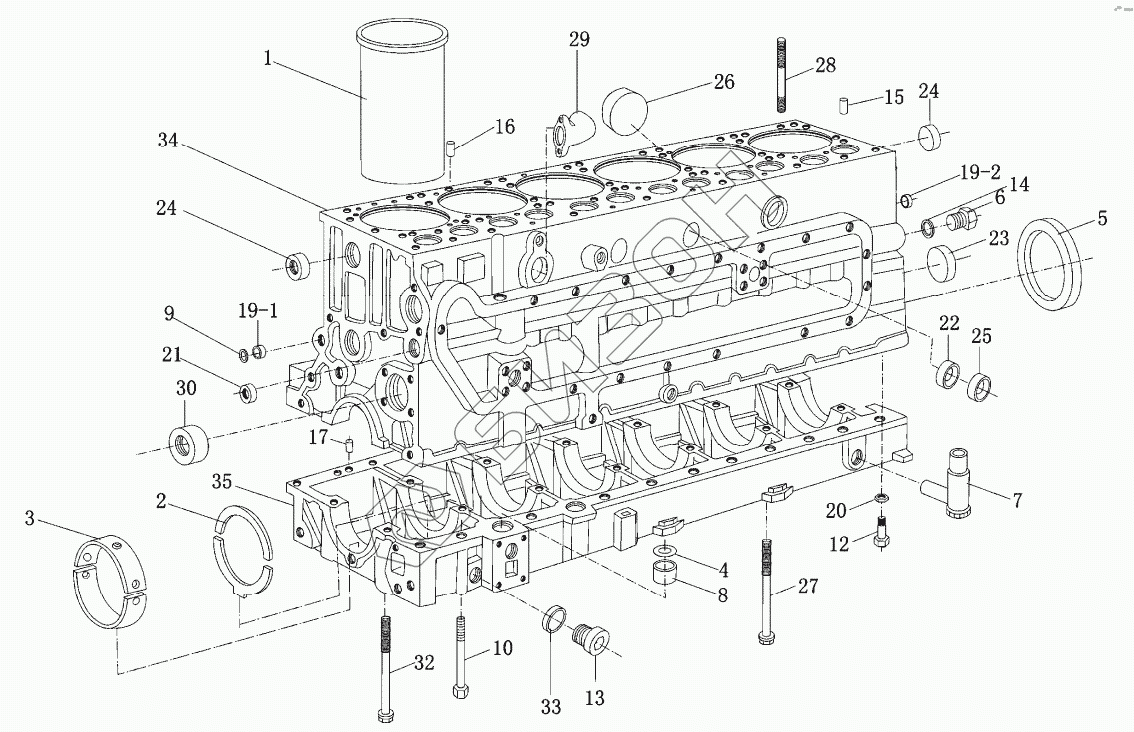

Графический каталог запасных частей к технике: Weichai WD615 (Евро 3). Корпус цилиндра
1
2
3
4
5
5
6
7
7
7
8
9
10
12
13
14
15
16
19-1
19-2
20
21
22
23
24
24
25
26
27
28
29
30
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 61500010344 | Гильза цилиндра |
Загрузка ...
|
|
| 2 | 81500010125 | Уплотнительная шайба (компл.) |
Загрузка ...
|
|
| 3 | 81500010046 | Вкладыш коренной (компл.) |
Загрузка ...
|
|
| 4 | 81400010032 | Кольцо прокладочное |
Загрузка ...
|
|
| 5 | 90003074487 | Задний сальник |
Загрузка ...
|
|
| 5 | 612600010817 | Задний сальник |
Загрузка ...
|
|
| 6 | 61460070011 | Болт |
Загрузка ...
|
|
| 7 | 612600070097 | Масляная трубка-отвод |
Загрузка ...
|
|
| 7 | 612600070083 | Возвратная изогнута труба |
Загрузка ...
|
|
| 7 | 612600070107 | Возвратная изогнута труба |
Загрузка ...
|
|
| 8 | 614010120 | Обсадная труба |
Загрузка ...
|
|
| 9 | 407010046 | Уплотняющая шайба |
Загрузка ...
|
|
| 10 | 90003802493 | Болт |
Загрузка ...
|
|
| 11 | 90003862428 | Винт |
Загрузка ...
|
|
| 12 | 90003962050 | Пробка |
Загрузка ...
|
|
| 13 | 90003098086 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | 90003901604 | Вкладыш цилиндрический |
Загрузка ...
|
|
| 15 | 90003909626 | Вкладыш |
Загрузка ...
|
|
| 16 | 90003901604A | Вкладыш цилиндрический |
Загрузка ...
|
|
| 19-1 | 90003989480 | Пробка чашеобразная |
Загрузка ...
|
|
| 19-2 | 90003984080 | Чашеобразная пробка |
Загрузка ...
|
|
| 20 | 188250083 | Шайба |
Загрузка ...
|
|
| 21 | 90003989204 | Пробка чашеобразная |
Загрузка ...
|
|
| 22 | 90003989289 | Пробка чашеобразная |
Загрузка ...
|
|
| 23 | 90003989288 | Пробка чашеобразная |
Загрузка ...
|
|
| 24 | 90003982121 | Пробка чашеобразная |
Загрузка ...
|
|
| 25 | 90003989215 | Заглушка |
Загрузка ...
|
|
| 26 | 90003989210 | Пробка чашеобразная |
Загрузка ...
|
|
| 27 | 614010217 | Болт |
Загрузка ...
|
|
| 28 | 6150001185 | Болт крышки цилиндра |
Загрузка ...
|
|
| 29 | 614010279 | Газоотводный патрубок |
Загрузка ...
|
|
| 30 | 61560010029 | Втулка распредвала |
Загрузка ...
|
|
| 32 | 614010114 | Болт |
Загрузка ...
|
|
| 33 | 90003098086 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34 | 61560010095 | Корпус цилиндра |
Загрузка ...
|
|
| 35 | 61560010109 | Коробка коленчатого вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
