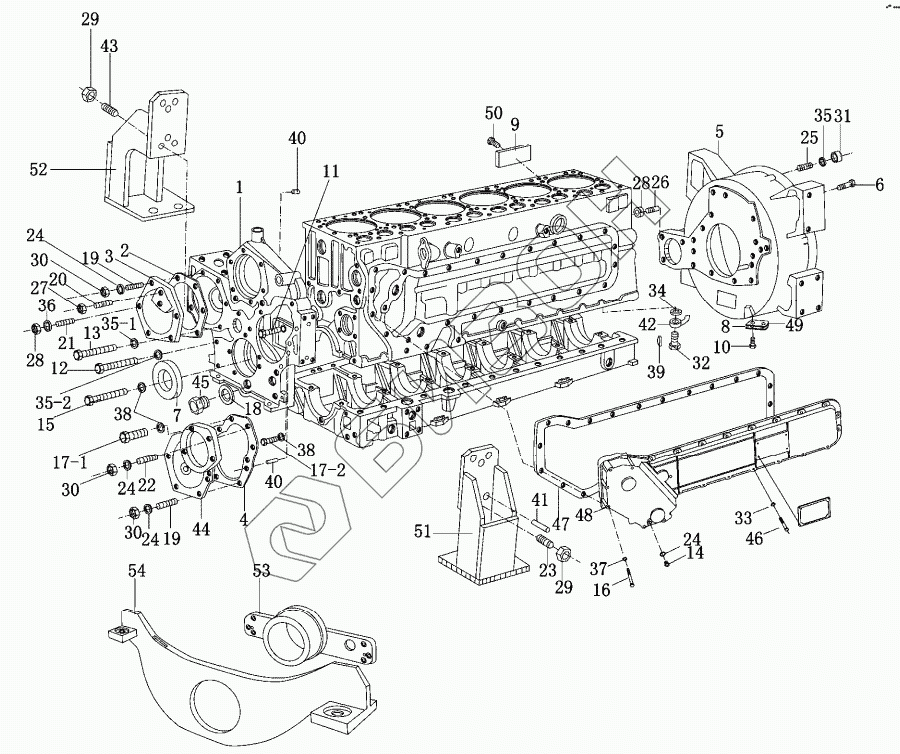

Графический каталог запасных частей к технике: Weichai WD615 (Евро 3). Корпус цилиндра
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17-1
17-2
18
19
19
20
21
22
23
24
24
24
24
25
26
27
28
28
29
29
30
30
30
31
32
33
34
35-1
35-2
36
37
38
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 61500010094B | Камера распределительной шестерни |
Загрузка ...
|
|
| 612600010958 | 612600010958 | Камера распределительной шестерни |
Загрузка ...
|
|
| 612600010553 | 612600010553 | Камера распределительной шестерни |
Загрузка ...
|
|
| 2 | 614010040 | Прокладка крышки |
Загрузка ...
|
|
| 3 | 612600010574 | Крышка шестерни воздушного компрессора |
Загрузка ...
|
|
| 615G00010175 | 615G00010175 | Крышка шестерни воздушного компрессора |
Загрузка ...
|
|
| 612600010632 | 612600010632 | Крышка шестерни воздушного компрессора |
Загрузка ...
|
|
| 612600010652 | 612600010652 | Крышка шестерни компрессора |
Загрузка ...
|
|
| 4 | 614010070 | Прокладка под крышку |
Загрузка ...
|
|
| 5 | 612600010194 | Кожух маховика SAE2 |
Загрузка ...
|
|
| 61567 | 61567 | Кожух маховика |
Загрузка ...
|
|
| G301A0012 | G301A0012 | Кожух маховика |
Загрузка ...
|
|
| 61567 | 61567 | Кожух маховика |
Загрузка ...
|
|
| G3-5010012 | G3-5010012 | Кожух маховика |
Загрузка ...
|
|
| 6 | 61500010101 | Болт |
Загрузка ...
|
|
| 61500010062 | 61500010062 | Болт |
Загрузка ...
|
|
| 7 | 61500010037 | Установочное кольцо переднего сальника |
Загрузка ...
|
|
| 61500010038 | 61500010038 | Кольцо переднего сальника |
Загрузка ...
|
|
| 61500010046 | 61500010046 | Кольцо переднего сальника |
Загрузка ...
|
|
| 8 | 615 67G3-5010001 | Крышка люка |
Загрузка ...
|
|
| 1800210011 | 1800210011 | Крышка |
Загрузка ...
|
|
| 10 | 90003802511 | Болт |
Загрузка ...
|
|
| 11 | 90003802523 | Болт |
Загрузка ...
|
|
| 12 | 90003802561 | Болт |
Загрузка ...
|
|
| 13 | 90003802576 | Болт |
Загрузка ...
|
|
| 14 | 90003800458 | Болт |
Загрузка ...
|
|
| 15 | 90003800571 | Болт |
Загрузка ...
|
|
| 16 | 90003802424 | Болт |
Загрузка ...
|
|
| 17-1 | 90003862524 | Винт (под угольник) |
Загрузка ...
|
|
| 17-2 | 90003862532 | Винт (под угольник) |
Загрузка ...
|
|
| 18 | 90003098086 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | 90003813429 | Шпилька двусторонняя |
Загрузка ...
|
|
| 20 | 90003813470 | Шпилька двусторонняя |
Загрузка ...
|
|
| 21 | 90003811531 | Шпилька двусторонняя |
Загрузка ...
|
|
| 22 | 90003813447 | Шпилька двусторонняя |
Загрузка ...
|
|
| 23 | 90003813628 | Шпилька двусторонняя |
Загрузка ...
|
|
| 24 | 90003932023 | Шайба пружинная |
Загрузка ...
|
|
| 25 | 90003813537 | Шпилька двусторонняя |
Загрузка ...
|
|
| 26 | 90003813527 | Шпилька двусторонняя |
Загрузка ...
|
|
| 27 | 90003888451 | Гайка |
Загрузка ...
|
|
| 28 | 90003888452 | Гайка |
Загрузка ...
|
|
| 29 | 90003888453 | Гайка заклёпная |
Загрузка ...
|
|
| 30 | 90003871252 | Гайка |
Загрузка ...
|
|
| 31 | 90003871305 | Гайка |
Загрузка ...
|
|
| 32 | 90003962621 | Болт |
Загрузка ...
|
|
| 33 | 90003098014 | Шайба уплотнительная |
Загрузка ...
|
|
| 34 | 90003098015 | Шайба уплотнительная |
Загрузка ...
|
|
| 35-1 | 90003932024 | Шайба пружинная |
Загрузка ...
|
|
| 35-2 | 90003931122 | Шайба |
Загрузка ...
|
|
| 36 | 90003930012 | Шайба |
Загрузка ...
|
|
| 37 | 90003930271 | Шайба |
Загрузка ...
|
|
| 38 | 90003932025 | Шайба пружинная |
Загрузка ...
|
|
| 39 | 90003909603 | Вкладыш |
Загрузка ...
|
|
| 40 | 90003901507 | Вкладыш |
Загрузка ...
|
|
| 41 | 90003901604 | Вкладыш цилиндрический |
Загрузка ...
|
|
| 42 | 61560010047 | Блок форсунки |
Загрузка ...
|
|
| 43 | 90003813638 | Шпилька двусторонняя |
Загрузка ...
|
|
| 44 | 612600010171 | Крышка шестерни кулачкового вала |
Загрузка ...
|
|
| 612600090090 | 612600090090 | Крышка шестерни кулачкового вала |
Загрузка ...
|
|
| 45 | 90003962051 | Болт |
Загрузка ...
|
|
| 46 | 612600010465 | Шестиугольный головочный болт |
Загрузка ...
|
|
| 47 | 614010084B | Прокладка под кожух |
Загрузка ...
|
|
| 48 | 612600011654 | Крышка масляного охладителя |
Загрузка ...
|
|
| 612600011502 | 612600011502 | Крышка масляного охладителя |
Загрузка ...
|
|
| 49 | 61567G3-5010002 | Резиновая уплотняющая шайба |
Загрузка ...
|
|
| 50 | 90013870002 | Заклепка паспорта |
Загрузка ...
|
|
| 51 | 612600010053 | Передняя стойка |
Загрузка ...
|
|
| 612600010205 | 612600010205 | Правая стойка |
Загрузка ...
|
|
| 52 | 612600010052 | Передняя стойка |
Загрузка ...
|
|
| 612600010206 | 612600010206 | Левая стойка |
Загрузка ...
|
|
| 612600010157 | 612600010157 | Передняя стойка |
Загрузка ...
|
|
| 612600010178 | 612600010178 | Передняя стойка |
Загрузка ...
|
|
| 53 | 615T1060009 | Фланец передней поддержки |
Загрузка ...
|
|
| 54 | 615T1060200 | Передняя поддержка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
