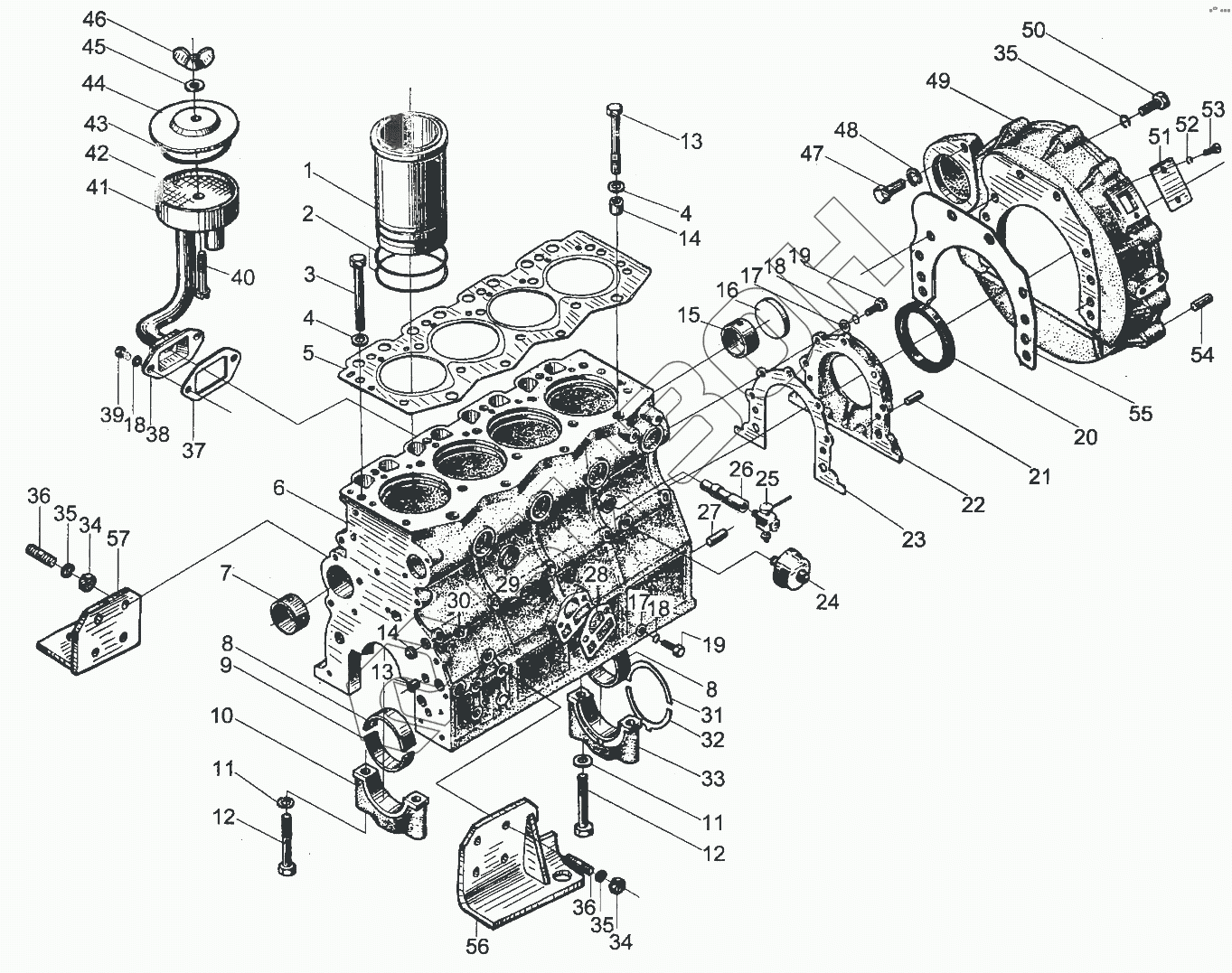

Графический каталог запасных частей к технике: XINCHAI 485. Блок цилиндров в сборе
1
2
3
4
4
5
6
7
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | NA385B-01005 | Гильза цилиндра |
Загрузка ...
|
|
| 2 | 490B-01006 | Water seal ring |
Загрузка ...
|
|
| 3 | NA385B-01002 | Болт головки блока цилиндров |
Загрузка ...
|
|
| 4 | NA385B-01044 | Шайба болта головки блока цилиндров |
Загрузка ...
|
|
| 5 | NA485B-01004 | Прокладка головки блока цилиндров |
Загрузка ...
|
|
| 6 | NA485B-01101 | Блок цилиндров |
Загрузка ...
|
|
| 7 | NA485BPG-01103 | Втулка распределительного вала |
Загрузка ...
|
|
| 8 | NA385B-01034 | Коренной подшипник, верхняя половина |
Загрузка ...
|
|
| 9 | NA385B-01033 | Коренной подшипник, нижняя половина |
Загрузка ...
|
|
| 10 | NA385B-01104 | Крышка коренного подшипника |
Загрузка ...
|
|
| 11 | NA385B-01105 | Шайба крышки коренного подшипника |
Загрузка ...
|
|
| 12 | NA385B-01106 | Болт крышки коренного подшипника |
Загрузка ...
|
|
| 13 | NA385B-01003 | Болт головки блока цилиндров |
Загрузка ...
|
|
| 14 | NA385B-01013 | Направляющая втулка головки блока цилиндров |
Загрузка ...
|
|
| 15 | NA485BPG-01109 | Задняя втулка распределительного вала |
Загрузка ...
|
|
| 16 | NA385B-01108 | Заглушка |
Загрузка ...
|
|
| 17 | GB/T97--1985 | Шайба |
Загрузка ...
|
|
| 18 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 19 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 20 | Сальник 85х110х12 | Сальник |
Загрузка ...
|
|
| 21 | GB/T119-1-2000 | Штифт |
Загрузка ...
|
|
| 22 | NA385B-01024 | Крышка заднего сальника |
Загрузка ...
|
|
| 23 | NA385B-01025 | Прокладка крышки заднего сальника |
Загрузка ...
|
|
| 24 | 490B-01078 | Pulg |
Загрузка ...
|
|
| 25 | 485-01100 | Сливная пробка |
Загрузка ...
|
|
| 26 | NA385B-01014 | Соединительная трубка сливной пробки |
Загрузка ...
|
|
| 27 | GB/T119-1-2000 | Штифт |
Загрузка ...
|
|
| 28 | NA385B-01073 | Прокладка масляного фильтра |
Загрузка ...
|
|
| 29 | ZBT32003-88 | Заглушка |
Загрузка ...
|
|
| 30 | NA385B-01110 | Заглушка |
Загрузка ...
|
|
| 31 | NA385B-01026 | Упорный подшипник коленчатого вала |
Загрузка ...
|
|
| 32 | NA385B-01022 | Упорный подшипник коленчатого вала |
Загрузка ...
|
|
| 33 | NA385B-01107 | Задняя крышка коренного подшипника |
Загрузка ...
|
|
| 34 | GB/T6170-2000 | Nut |
Загрузка ...
|
|
| 35 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 36 | GB/T898-1988 | Болт |
Загрузка ...
|
|
| 37 | NA385B-34001 | Прокладка крышки |
Загрузка ...
|
|
| 38 | NA385B-34002 | Накладка |
Загрузка ...
|
|
| 39 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 40 | GB/T65-2000 | Винт |
Загрузка ...
|
|
| 41 | 490B-34006 | Воздухозаборник, нижняя часть |
Загрузка ...
|
|
| 42 | Фильтр | Фильтр сетчатый |
Загрузка ...
|
|
| 43 | 490B-34009 | Уплотнительное кольцо О-образное |
Загрузка ...
|
|
| 44 | 490B-34005 | Воздухозаборник, верхняя часть |
Загрузка ...
|
|
| 45 | GB/T97-1-1985 | Washer |
Загрузка ...
|
|
| 46 | GB/T62-1988 | Гайка |
Загрузка ...
|
|
| 47 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 48 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 49 | NA485BPG-13001-1 | Картер маховика |
Загрузка ...
|
|
| 50 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 51 | NA385B-13003 | Крышка, смотровое окно |
Загрузка ...
|
|
| 52 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 53 | GB/T67-2000 | Screw |
Загрузка ...
|
|
| 54 | GB/T120-1-2000 | Штифт |
Загрузка ...
|
|
| 55 | NA385B-13004 | Прокладка картера маховика |
Загрузка ...
|
|
| 56 | NA385BP-15200 | Правый передний кронштейн крепления двигателя |
Загрузка ...
|
|
| 57 | NA385BP-15100 | Левый передний кронштейн крепления двигателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
