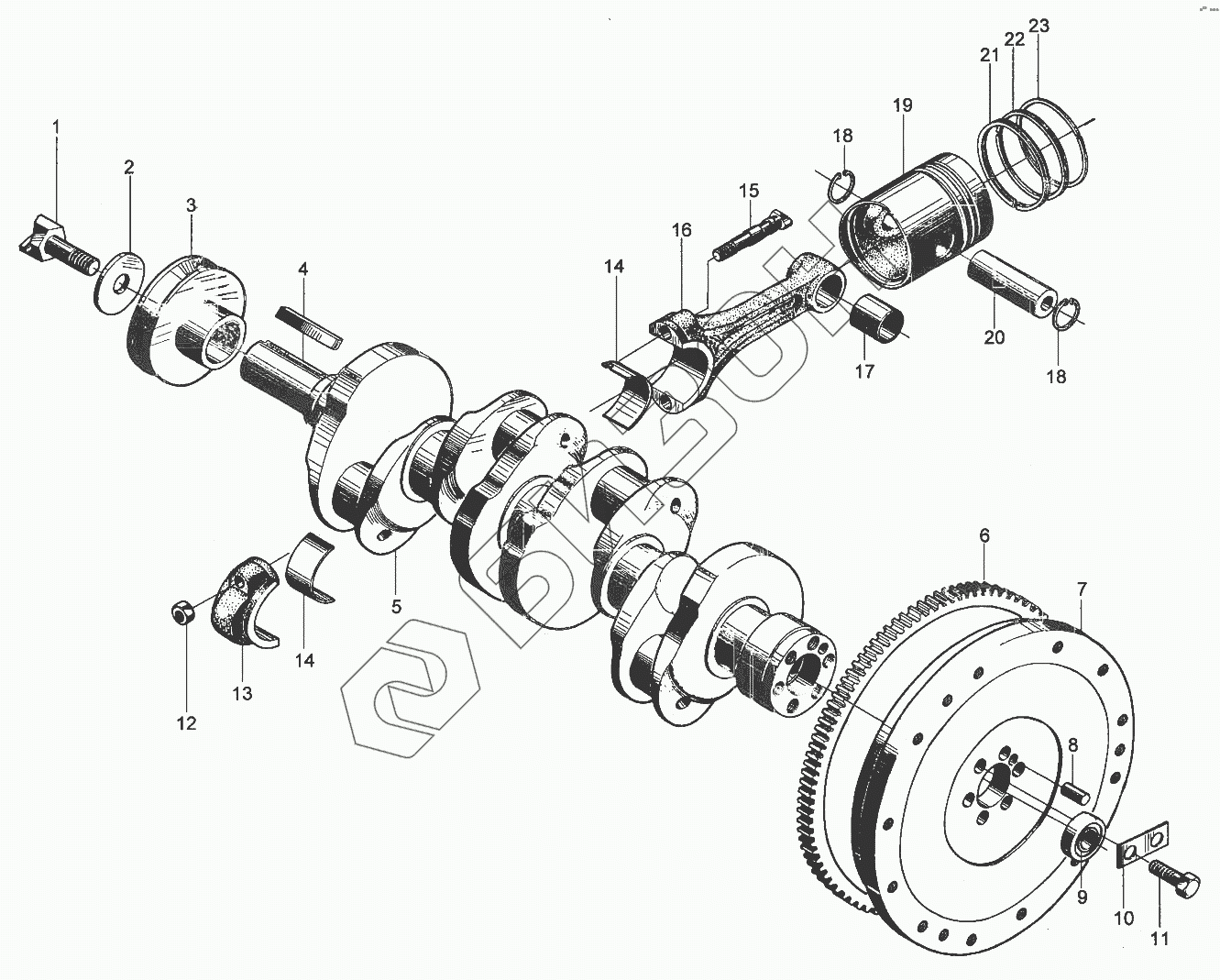

Графический каталог запасных частей к технике: XINCHAI 485. Кривошипно-шатунный механизм

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 NA385B-05008 Храповик под кривой стартер
Загрузка ...
2 NA385B-05007 Шайба храповика
Загрузка ...
3 NA485B-05006 Шкив коленчатого вала
Загрузка ...
4 GB/T1096-1979 Key
Загрузка ...
5 NB485B-05004 Коленчатый вал
Загрузка ...
6 490b-05102 Зубчатый венец
Загрузка ...
7 NA485BPG-05101 Маховик
Загрузка ...
8 GB/T119-1-2000 Штифт
Загрузка ...
9 GB/T276-1994 Bearing
Загрузка ...
10 NA385B-05001 Шайба болта маховика
Загрузка ...
11 NA385B-05002 Болт маховика
Загрузка ...
12 NB385B-04205 Гайка шатуна
Загрузка ...
13 NB385B-04212 Крышка шатуна
Загрузка ...
14 NA385B-04005 Подшипник шатуна
Загрузка ...
15 NB385B-04203 Болт шатуна
Загрузка ...
16 NB385B-04211 Шатун
Загрузка ...
17 NB385B-04202 Втулка под палец поршня
Загрузка ...
18 GB/T893-1-1986 Snap ring
Загрузка ...
19 NB385B-04001 Поршень
Загрузка ...
20 NA385B-04004 Поршневой палец
Загрузка ...
21 NA385B-04100 Маслосъемное кольцо
Загрузка ...
22 NA385B-04003 Компрессионное кольцо
Загрузка ...
23 NA385B-04002 Компрессионное кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
