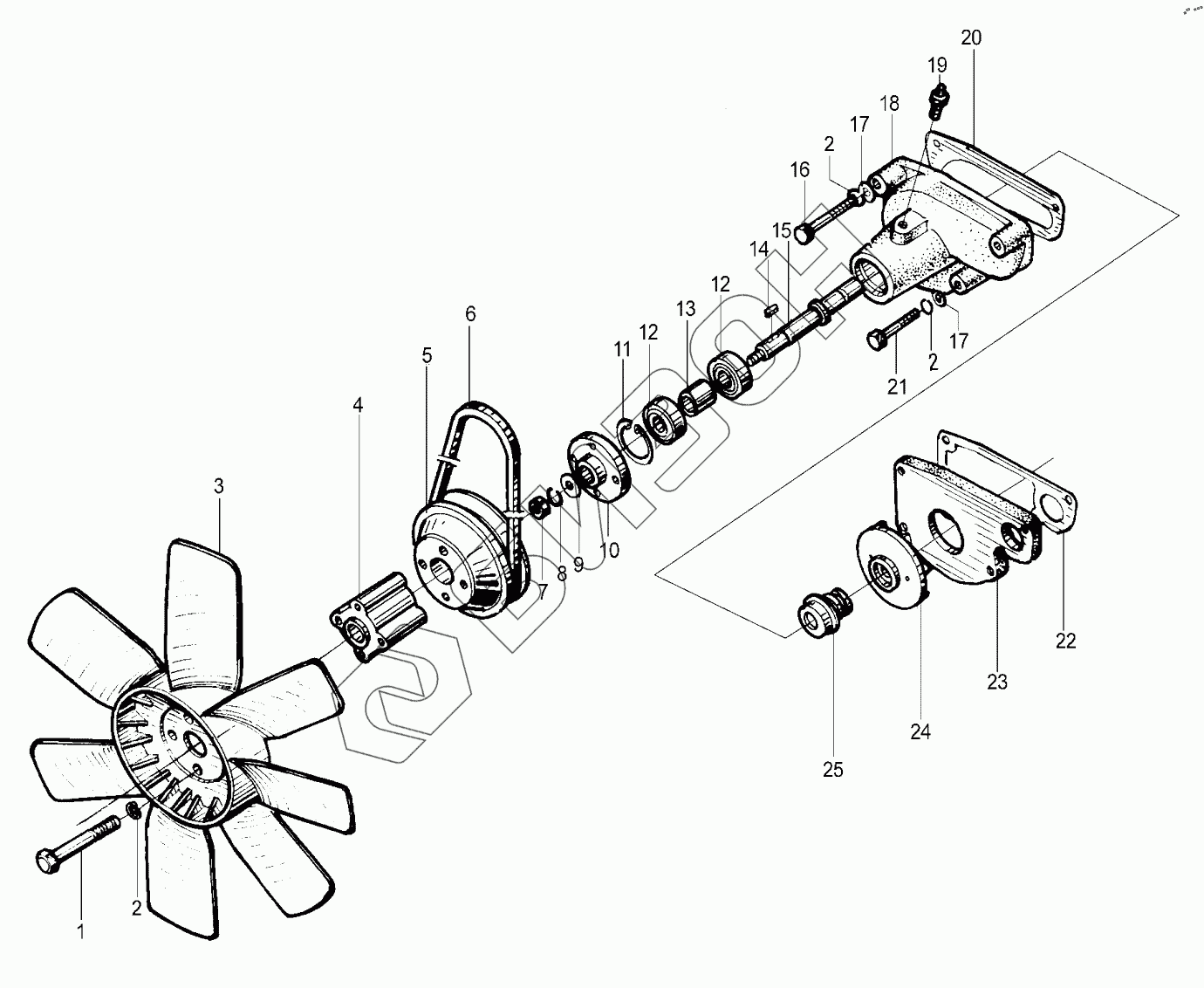

Графический каталог запасных частей к технике: XINCHAI C490BPG. Cooling water pump and fan assembly
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 2 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 3 | 490В-41100-1 | Fan |
Загрузка ...
|
|
| 4 | 490В-41003-3 | Gasket |
Загрузка ...
|
|
| 5 | 490В-41002 | Fan pulley |
Загрузка ...
|
|
| 6 | 490В-41001 | Fan belt |
Загрузка ...
|
|
| 7 | GB/T6178-2000 | Nut |
Загрузка ...
|
|
| 8 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 9 | GB/T97-1-2002 | Washer |
Загрузка ...
|
|
| 10 | 490В-42001 | Fan pulley hub |
Загрузка ...
|
|
| 11 | 490В-42011 | Snap ring 40 |
Загрузка ...
|
|
| 12 | GB/T278-1989 | Bearing |
Загрузка ...
|
|
| 13 | 490В-42003 | Sleeve spacer |
Загрузка ...
|
|
| 14 | GB/T1099-1979 | Key |
Загрузка ...
|
|
| 15 | 490В-42002 | Water pump shaft |
Загрузка ...
|
|
| 16 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 17 | GB/T97-1-2002 | Washer |
Загрузка ...
|
|
| 18 | 490В-42004 | Water pump housing |
Загрузка ...
|
|
| 19 | GB1152-1989 | Oil cup |
Загрузка ...
|
|
| 20 | 490В-42005 | Gasket |
Загрузка ...
|
|
| 21 | GB/T5782-2000 | Bolt |
Загрузка ...
|
|
| 22 | 490В-42011 | Gasket |
Загрузка ...
|
|
| 23 | 490В-42006 | Water pump clapboard |
Загрузка ...
|
|
| 24 | 490В-42008 | Water pump impeller |
Загрузка ...
|
|
| 25 | 490В-42009 | Water seal |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
