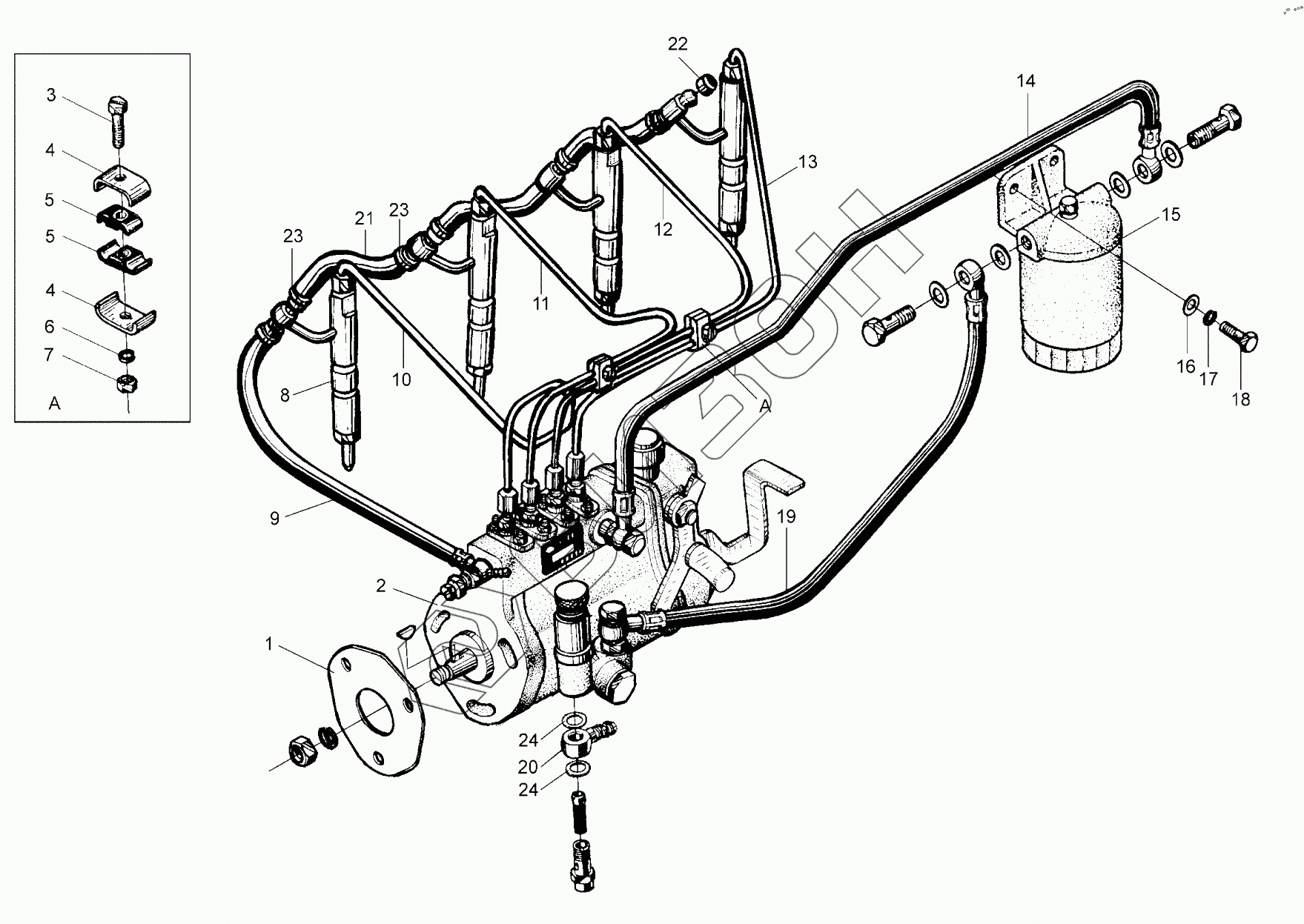

Графический каталог запасных частей к технике: XINCHAI C490BPG. Fuel supply system assembly
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 490В-16011-1 | Gasket |
Загрузка ...
|
|
| 2 | 490В-21000 | Fuel injection pump |
Загрузка ...
|
|
| 3 | GB/T29-1-1988 | Bolt |
Загрузка ...
|
|
| 4 | 490В-23501 | Clamp |
Загрузка ...
|
|
| 5 | 490В-23502 | Rubber gasket |
Загрузка ...
|
|
| 6 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 7 | GB/T6172-2000 | Nut |
Загрузка ...
|
|
| 8 | А490В-22000 | Fuel injector |
Загрузка ...
|
|
| 9 | А490В-25100-1 | Injector leak-off pipe |
Загрузка ...
|
|
| 10 | А490В-23101 | 1st cylinder high pressure fuel tube |
Загрузка ...
|
|
| 11 | А490В-23201 | 2nd cylinder high pressure fuel tube |
Загрузка ...
|
|
| 12 | А490В-23301 | 3rd cylinder high pressure fuel tube |
Загрузка ...
|
|
| 13 | А490В-23401 | 4th cylinder high pressure fuel tube |
Загрузка ...
|
|
| 14 | 490В-25200 | Fuel supply tube from fuel filter to injection pump |
Загрузка ...
|
|
| 15 | 490В-24000А | Fuel filter |
Загрузка ...
|
|
| 16 | GB/T97-1-2002 | Washer |
Загрузка ...
|
|
| 17 | GB/T93-1987 | Spring washer |
Загрузка ...
|
|
| 18 | GB/T5783-2000 | Bolt |
Загрузка ...
|
|
| 19 | 490В-25300 | Fuel supply tube from supply pump to fuel filter |
Загрузка ...
|
|
| 20 | 490В-25401-4 | Fuel supply pump connector |
Загрузка ...
|
|
| 21 | 498В-25002 | Sebific duct |
Загрузка ...
|
|
| 22 | 498В-25001 | Leakproof cap |
Загрузка ...
|
|
| 23 | 498В-25004 | Clamp |
Загрузка ...
|
|
| 24 | JB/T982-1977 | Springle Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
