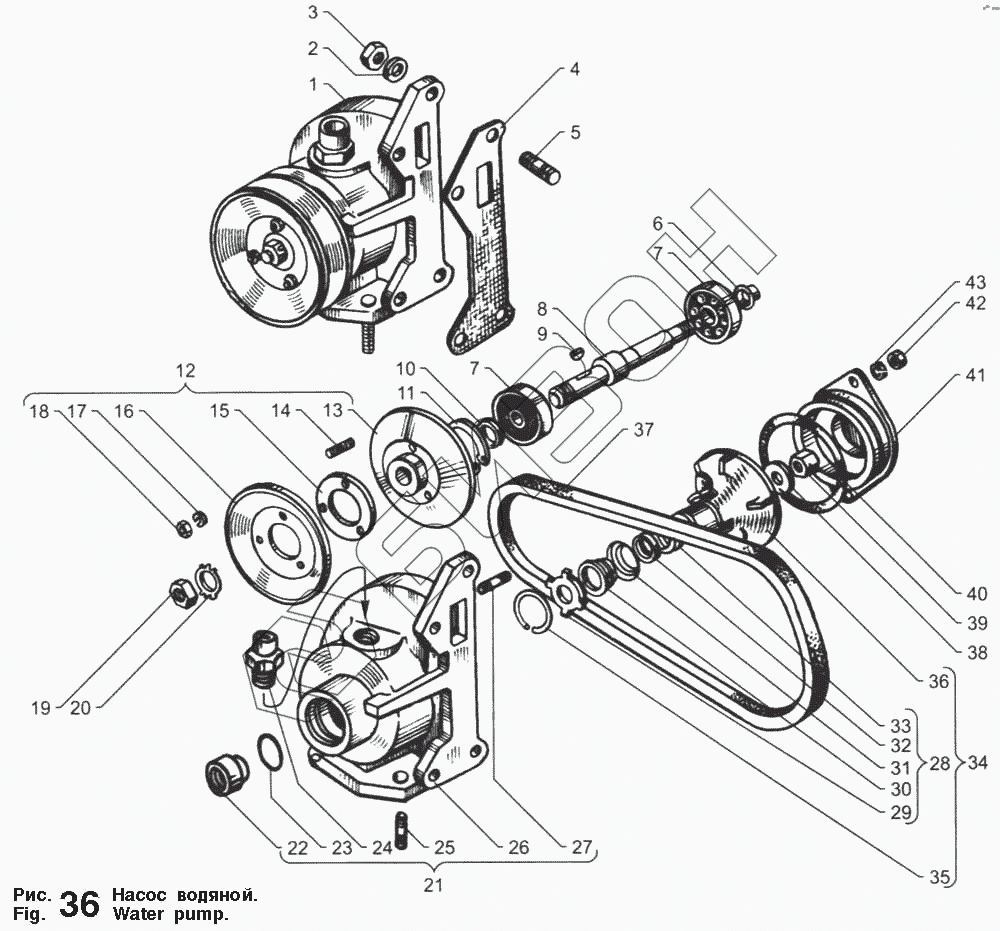

Графический каталог запасных частей к технике: ЯМЗ-236 М2 и 238 М2. Насос водяной
1
2
3
4
5
6
8
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 160703 | 160703 | Подшипник шариковый радиальный однорядный с односторонним уплотнением |
Загрузка ...
|
|
| 1 | 236-1307010-А3 | Насос водяной в сборе |
Загрузка ...
|
|
| 2 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 3 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 4 | 236-1307048-А | Прокладка |
Загрузка ...
|
|
| 5 | 216259-П29 | Шпилька |
Загрузка ...
|
|
| 6 | 201-1307026-А | Водосбрасыватель валика |
Загрузка ...
|
|
| 8 | 236-1307023-В2 | Валик |
Загрузка ...
|
|
| 10 | 236-1307111 | Втулка распорная |
Загрузка ...
|
|
| 11 | 236-1307081 | Кольцо запорное |
Загрузка ...
|
|
| 12 | 236-1307212-Б3 | Шкив привода насоса |
Загрузка ...
|
|
| 13 | 236-1307216-В | Ступица шкива |
Загрузка ...
|
|
| 14 | 310403-П29 | Шпилька |
Загрузка ...
|
|
| 15 | 236-1307222-Б | Прокладка шкива регулировочная |
Загрузка ...
|
|
| 16 | 236-1307218-Б3 | Боковина шкива |
Загрузка ...
|
|
| 17 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 250510-П29 | Гайка |
Загрузка ...
|
|
| 19 | 250636-П29 | Гайка |
Загрузка ...
|
|
| 20 | 312536-П29 | Шайба |
Загрузка ...
|
|
| 21 | 236-1307014-Г | Корпус водяного насоса в сборе |
Загрузка ...
|
|
| 22 | 236-1307017-В | Втулка корпуса |
Загрузка ...
|
|
| 24 | 236-1306082 | Штуцер трубки слива масла |
Загрузка ...
|
|
| 25 | 216258-П29 | Шпилька |
Загрузка ...
|
|
| 26 | 236-1307015-Г | Корпус |
Загрузка ...
|
|
| 27 | 216233-П29 | Шпилька |
Загрузка ...
|
|
| 28 | 236-1307029 | Манжета, большая и малая обоймы манжеты,упорное кольцо и пружина манжеты (комплект для ремонта) |
Загрузка ...
|
|
| 29 | 236-1307035-А3 | Кольцо упорное |
Загрузка ...
|
|
| 30 | 240-1307038 | Манжета торцового уплотнения водяного насоса |
Загрузка ...
|
|
| 31 | 240-1307036 | Обойма манжеты торцового уплотнения большая |
Загрузка ...
|
|
| 32 | 201-1307037 | Обойма манжеты малая |
Загрузка ...
|
|
| 33 | 201-1307034-А | Пружина торцового уплотнения |
Загрузка ...
|
|
| 34 | 236-1307030-Б | Крыльчатка с манжетой в сборе |
Загрузка ...
|
|
| 35 | 236-1307033 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | 236-1307032-Б | Крыльчатка |
Загрузка ...
|
|
| 38 | 312484-П | Шайба стопорная |
Загрузка ...
|
|
| 39 | 312115-П | Гайка колпачковая |
Загрузка ...
|
|
| 41 | 236-1307045-Б | Крышка корпуса насоса |
Загрузка ...
|
|
| 42 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 43 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
