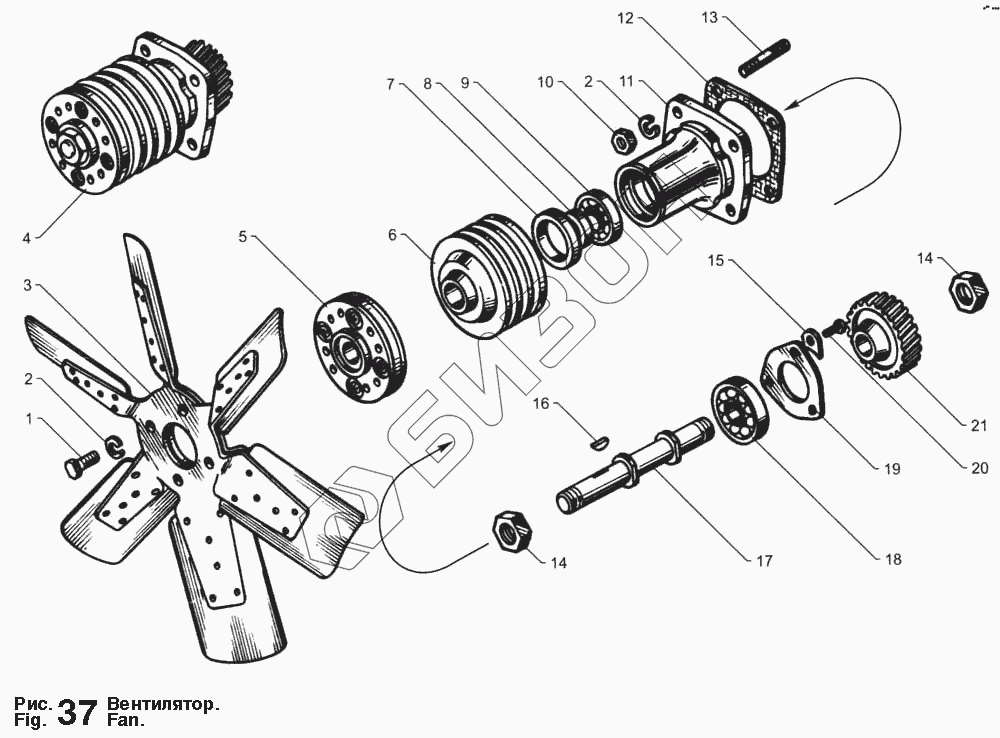

Графический каталог запасных частей к технике: ЯМЗ-236 М2 и 238 М2. Вентилятор
1
2
2
3
3
4
5
6
7
8
10
11
12
13
14
14
15
16
17
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6-205К | 6-205К | Подшипник шариковый радиальный однорядный 25х52х15 |
Загрузка ...
|
|
| 305 | 305 | Подшипник шариковый радиальный однорядный 25х62х17 |
Загрузка ...
|
|
| 1 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
|
| 2 | 252136-П-2 | Шайба |
Загрузка ...
|
|
| 3 | 236-1308012-А4 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 3 | 238-1308012-А4 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 4 | 236-1308011-Г2 | Привод вентилятора в сборе |
Загрузка ...
|
|
| 5 | 236-1308090-В2 | Муфта упругая в сборе |
Загрузка ...
|
|
| 6 | 236-1308025-В | Шкив |
Загрузка ...
|
|
| 7 | 210-1701230 | Манжета с пружиной в сборе |
Загрузка ...
|
|
| 8 | 236-1308055 | Втулка манжеты |
Загрузка ...
|
|
| 10 | 250513-П29 | Гайка |
Загрузка ...
|
|
| 11 | 236-1308102 | Корпус привода |
Загрузка ...
|
|
| 12 | 236-1308108 | Прокладка корпуса |
Загрузка ...
|
|
| 13 | 310423-П29 | Шпилька |
Загрузка ...
|
|
| 14 | 250659-П29 | Гайка М22х1,5-6Н |
Загрузка ...
|
|
| 15 | 312532-П29 | Шайба стопорная 8,5 |
Загрузка ...
|
|
| 16 | 314008-П2 | Шпонка |
Загрузка ...
|
|
| 17 | 236-1308050-В2 | Вал |
Загрузка ...
|
|
| 19 | 236-1308107 | Фланец упорный |
Загрузка ...
|
|
| 20 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 21 | 236-1308104-Б2 | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
