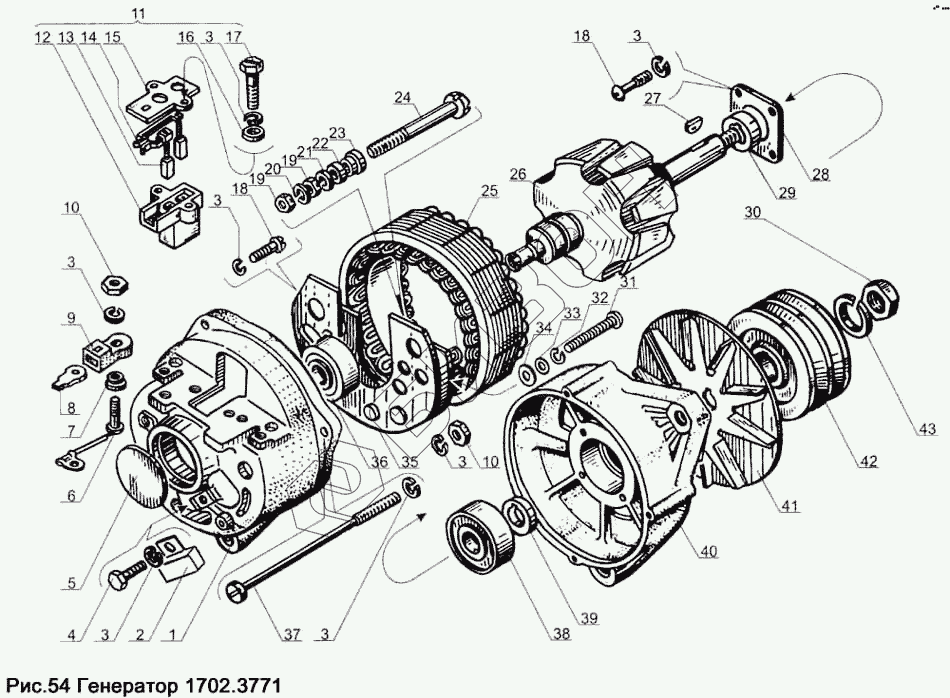

Графический каталог запасных частей к технике: ЯМЗ-238Д и Б. Генератор 1702.3771
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 581.3701326 | 581.3701326 | Колодка штырьевая |
Загрузка ...
|
|
| 1702.3771010 | 1702.3771010 | Генератор в сборе |
Загрузка ...
|
|
| 1 | 1702.3771301 | Крышка со стороны контактных колец в сборе |
Загрузка ...
|
|
| 2 | Конденсатор К73-21-В-100В -2,2мкф±20% | Конденсатор К73-21-В-100В -2,2мкф±20% |
Загрузка ...
|
|
| 3 | Х-4001-Т | Шайба |
Загрузка ...
|
|
| 4 | МХ-1239 | Болт |
Загрузка ...
|
|
| 5 | 1702.3771060 | Крышка подшипника |
Загрузка ...
|
|
| 6 | 5817.3701150 | Вывод |
Загрузка ...
|
|
| 7 | РР127-3702005 | Втулка |
Загрузка ...
|
|
| 8 | 292.3701009 | Клемма соединительная |
Загрузка ...
|
|
| 9 | 292.3701013 | Колодка |
Загрузка ...
|
|
| 10 | Х-4003 | Гайка |
Загрузка ...
|
|
| 11 | Г250П1-3701010 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 12 | Г250П1-3701011 | Щеткодержатель |
Загрузка ...
|
|
| 13 | Г250П1-3.701020 | Щетка |
Загрузка ...
|
|
| 14 | Г250П1 -3701030 | Щетка |
Загрузка ...
|
|
| 15 | Г250П1-3701012 | Крышка щеткодержателя |
Загрузка ...
|
|
| 16 | 8Х-1497 | Шайба |
Загрузка ...
|
|
| 17 | Г250-3701016 | Болт специальный |
Загрузка ...
|
|
| 18 | МХ-0093 | Винт |
Загрузка ...
|
|
| 19 | 8Х-1533 | Гайка |
Загрузка ...
|
|
| 20 | М11-40076-Т | Шайба |
Загрузка ...
|
|
| 21 | Х-1482-Т | Шайба |
Загрузка ...
|
|
| 22 | Г250-3701319А1-Т | Втулка изоляционная |
Загрузка ...
|
|
| 23 | Г250И1-3701308 | Втулка |
Загрузка ...
|
|
| 24 | Г250-370.1352А1-02 | Болт контактный |
Загрузка ...
|
|
| 25 | 1702.3771100 | Статор в сборе |
Загрузка ...
|
|
| 26 | 1702.3771200 | Ротор в сборе |
Загрузка ...
|
|
| 27 | 4598241259 | Шпонка |
Загрузка ...
|
|
| 28 | Г250-3701404 | Шайба специальная |
Загрузка ...
|
|
| 29 | 1702.3771216 | Втулка распорная |
Загрузка ...
|
|
| 30 | МХ-0235-01 | Гайка |
Загрузка ...
|
|
| 31 | МХ-1246 | Винт |
Загрузка ...
|
|
| 32 | Х-1012-Т | Шайба |
Загрузка ...
|
|
| 33 | 8Х-1496 | Шайба |
Загрузка ...
|
|
| 34 | МХ-1303-Т | Шайба |
Загрузка ...
|
|
| 35 | ИАЕЮ. 435.214.014-04ГЧ | Блок БПВ46-65-02 |
Загрузка ...
|
|
| 37 | МХ-0139 | Винт |
Загрузка ...
|
|
| 38 | Подшипник 6-180603КС9Ш1 | Подшипник 6-180603КС9Ш1 |
Загрузка ...
|
|
| 39 | 581.3701054 | Втулка |
Загрузка ...
|
|
| 40 | 32.3701401 | Крышка со стороны привода |
Загрузка ...
|
|
| 41 | Г250Ж-3701055-10 | Вентилятор |
Загрузка ...
|
|
| 42 | 1702.3771051 | Шкив |
Загрузка ...
|
|
| 43 | МХ-0234-Т | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
