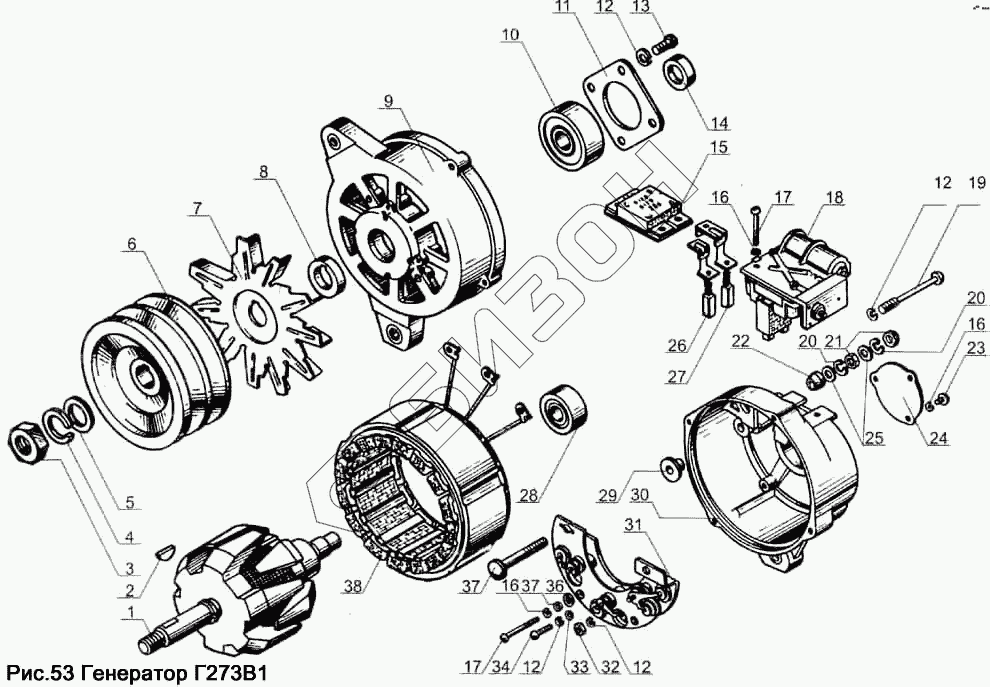

Графический каталог запасных частей к технике: ЯМЗ-238Д и Б. Генератор 273В1
1
2
3
4
5
6
7
8
9
10
12
12
12
14
15
16
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Г273-3701300-В | Г273-3701300-В | Крышка в сборе |
Загрузка ...
|
|
| Г273-3701400 | Г273-3701400 | Крышка в сборе |
Загрузка ...
|
|
| 1 | 16.3701200-01 | Ротор |
Загрузка ...
|
|
| 2 | НО-7501 | Шпонка |
Загрузка ...
|
|
| 3 | МХ-0235-11 | Гайка |
Загрузка ...
|
|
| 4 | Г287-3701074 | Шайба |
Загрузка ...
|
|
| 5 | 16.3701002 | Шайба |
Загрузка ...
|
|
| 6 | Г272-3701051 | Шкив привода генератора |
Загрузка ...
|
|
| 7 | Г250-3701055 | Вентилятор |
Загрузка ...
|
|
| 8 | Г250-3701054 | Втулка |
Загрузка ...
|
|
| 9 | Г250А1-3701401 | Крышка со стороны привода |
Загрузка ...
|
|
| 10 | 6-180603К1С9 | Подшипник шариковый радиальный однорядный с двусторонним уплотнением 20х52х18 |
Загрузка ...
|
|
| 11 | 16.3701401 | Держатель сальника |
Загрузка ...
|
|
| 12 | Х-4001 | Шайба пружинная |
Загрузка ...
|
|
| 13 | НО-0603 | Винт |
Загрузка ...
|
|
| 14 | Г130А-3701005 | Чашка опорная ротора |
Загрузка ...
|
|
| 15 | Я120М1 | Регулятор напряжения интегральный |
Загрузка ...
|
|
| 16 | Х-1012 | Шайба |
Загрузка ...
|
|
| 17 | НО-0424 | Винт |
Загрузка ...
|
|
| 18 | Г273-3701010 | Щеткодержатель |
Загрузка ...
|
|
| 19 | НО-0414 | Винт |
Загрузка ...
|
|
| 20 | Х-1482 | Шайба пружинная |
Загрузка ...
|
|
| 21 | 8Х-1533М | Гайка |
Загрузка ...
|
|
| 22 | Г250А1-3701319 | Втулка изоляционная |
Загрузка ...
|
|
| 23 | 8Х-1541 | Винт |
Загрузка ...
|
|
| 24 | Г266-3701060-42 | Крышка подшипника |
Загрузка ...
|
|
| 25 | МХ-0276 | Шайба |
Загрузка ...
|
|
| 26 | Г266-3701020-Б | Щетка |
Загрузка ...
|
|
| 27 | Г273-3701030 | Щетка |
Загрузка ...
|
|
| 28 | 180502К1С9 | Подшипник шариковый радиальный однорядный с двусторонним уплотнением |
Загрузка ...
|
|
| 29 | Г250А1-3701353 | Втулка изоляционная |
Загрузка ...
|
|
| 30 | Г266-3701301 | Крышка со стороны контактных колец |
Загрузка ...
|
|
| 32 | МП-90118 | Гайка |
Загрузка ...
|
|
| 33 | 8Х-1497А | Шайба |
Загрузка ...
|
|
| 34 | МХ-0097 | Винт |
Загрузка ...
|
|
| 35 | НО-1801-01 | Шайба изоляционная |
Загрузка ...
|
|
| 36 | Х-4020 | Шайба |
Загрузка ...
|
|
| 37 | 16.3701352 | Болт контактный |
Загрузка ...
|
|
| 38 | Г273В1-3701100 | Статор |
Загрузка ...
|
