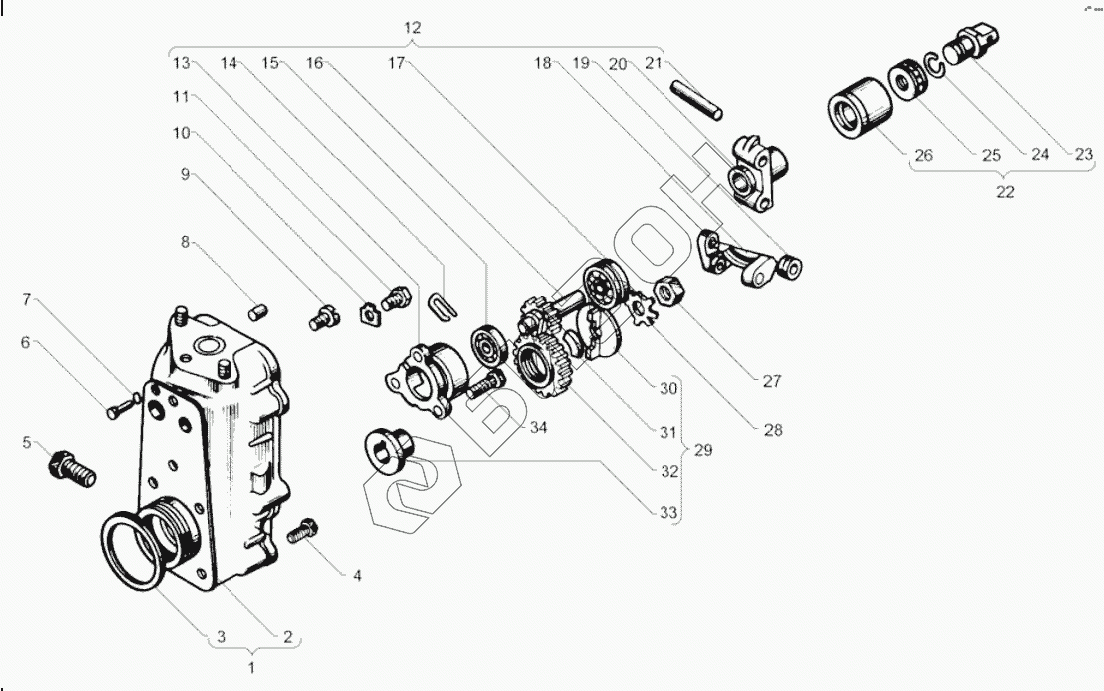

Графический каталог запасных частей к технике: ЯМЗ-238М2. Корпус регулятора частоты вращения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 805.1110020 | Корпус регулятора в сборе |
Загрузка ...
|
|
| 2 | 805.1110022-10 | Корпус регулятора |
Загрузка ...
|
|
| 3 | 236-1111196 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 21-7002-2840 | Болт |
Загрузка ...
|
|
| 5 | 60.1111045 | Ввертыш |
Загрузка ...
|
|
| 6 | 260003-П15 | Палец |
Загрузка ...
|
|
| 7 | 2531113013 | Кольцо 005-008-19-2-2 |
Загрузка ...
|
|
| 8 | 870770 | Штифт 6x16 |
Загрузка ...
|
|
| 9 | 4571429688 | Винт |
Загрузка ...
|
|
| 10 | 312529-П15 | Шайба стопорная |
Загрузка ...
|
|
| 11 | 310139-П15 | Болт |
Загрузка ...
|
|
| 12 | 236-1110040-А2 | Державка грузов со стаканом в сборе |
Загрузка ...
|
|
| 13 | 236-1110558-В | Стакан подшипников валика державки |
Загрузка ...
|
|
| 14 | 236-1110042 | Стопор пружинный |
Загрузка ...
|
|
| 15 | 4612120838 | Подшипник 200 |
Загрузка ...
|
|
| 16 | 236-1110051-В | Валик державки грузов |
Загрузка ...
|
|
| 17 | 4612121270 | Подшипник 202 |
Загрузка ...
|
|
| 18 | 236-1110045 | Груз регулятора в сборе |
Загрузка ...
|
|
| 19 | 236-1110532 | Ролик груза регулятора |
Загрузка ...
|
|
| 20 | 236-1110046-Б | Державка грузов |
Загрузка ...
|
|
| 21 | 236-1110049 | Ось груза регулятора |
Загрузка ...
|
|
| 22 | 60.1110060-02 | Муфта грузов в сборе |
Загрузка ...
|
|
| 23 | 60.1110065 | Пята упорная |
Загрузка ...
|
|
| 24 | 236-1110067 | Кольцо пружинное |
Загрузка ...
|
|
| 25 | 4616110211 | Подшипник 8102 |
Загрузка ...
|
|
| 26 | 60.1110062-02 | Муфта грузов |
Загрузка ...
|
|
| 27 | 1/07913/11 | Гайка М14х1,5 |
Загрузка ...
|
|
| 28 | 312556-П15 | Шайба стопорная |
Загрузка ...
|
|
| 29 | 236-1110512 | Демпфер |
Загрузка ...
|
|
| 30 | 236-1110521 | Фланец втулки шестерни |
Загрузка ...
|
|
| 31 | 236-1110517-Б2 | Сухарь шестерни |
Загрузка ...
|
|
| 32 | 236-1110516-Б3 | Шестерня |
Загрузка ...
|
|
| 33 | 236-1110518-Б | Втулка ведущей шестерни |
Загрузка ...
|
|
| 34 | 320.21022 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
