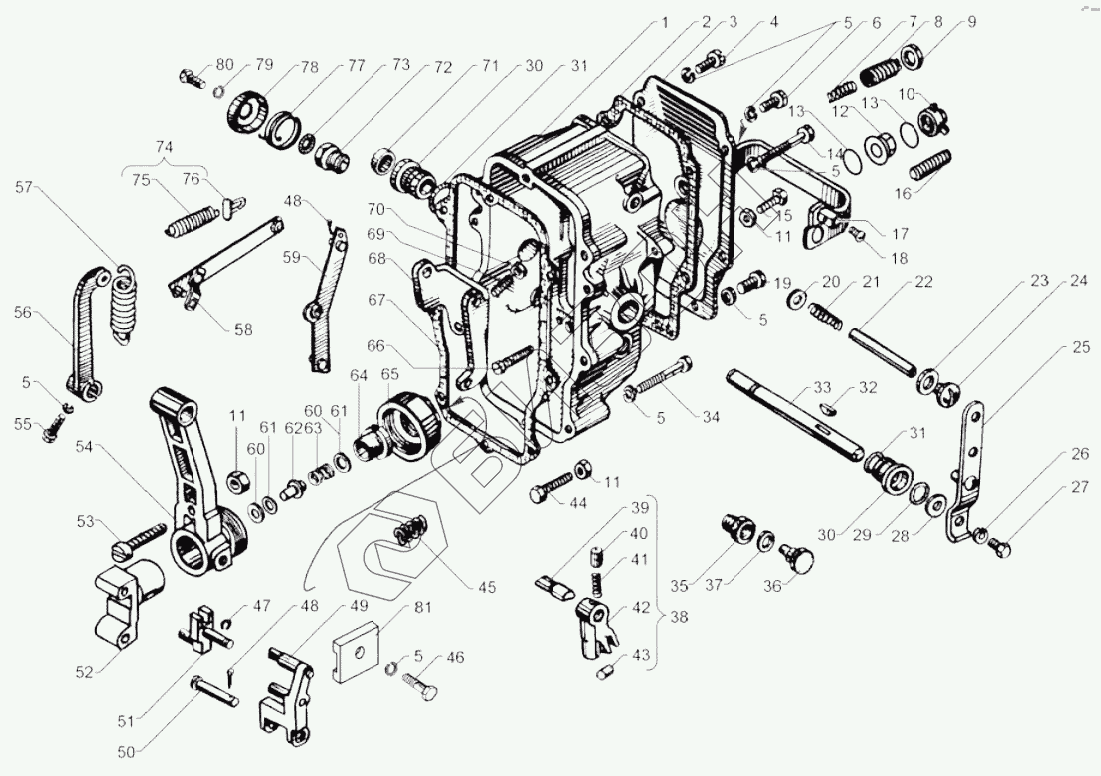

Графический каталог запасных частей к технике: ЯМЗ-238М2. Крышка регулятора частоты вращения
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60.1110129 | Крышка регулятора |
Загрузка ...
|
|
| 2 | 236-1110499-А4 | Прокладка крышки смотрового люка |
Загрузка ...
|
|
| 3 | 805.1110498-10 | Крышка смотрового люка |
Загрузка ...
|
|
| 4 | 852380-П29 | Винт крепления крышки люка |
Загрузка ...
|
|
| 5 | 1/05164/77 | Шайба |
Загрузка ...
|
|
| 6 | 310600-П29 | Винт |
Загрузка ...
|
|
| 7 | 236-1110490 | Пружина буферная |
Загрузка ...
|
|
| 8 | 60.1110492-10 | Корпус буферной пружины |
Загрузка ...
|
|
| 9 | 2108-1602254 | Гайка |
Загрузка ...
|
|
| 10 | 852920 | Гайка колпачковая |
Загрузка ...
|
|
| 11 | 2101-3703116-01 | Гайка крепления аккумуляторной батареи |
Загрузка ...
|
|
| 12 | Гайка | Гайка |
Загрузка ...
|
|
| 13 | 2531112013 | Кольцо 005-008-19-2-1 |
Загрузка ...
|
|
| 14 | 310600-П29 | Винт |
Загрузка ...
|
|
| 15 | 852003 | Болт регулировочный |
Загрузка ...
|
|
| 16 | 236-1110200-Б | Винт регулировочный |
Загрузка ...
|
|
| 17 | 80.1110380-01 | Скоба кулисы в сборе |
Загрузка ...
|
|
| 18 | 1/09775/11 | Болт |
Загрузка ...
|
|
| 19 | 310611-П29 | Винт |
Загрузка ...
|
|
| 20 | 312700 | Шайба |
Загрузка ...
|
|
| 21 | 236-1110089 | Пружина компенсационная |
Загрузка ...
|
|
| 22 | 236-1110088 | Ось рычагов |
Загрузка ...
|
|
| 23 | 852205 | Шайба |
Загрузка ...
|
|
| 24 | 320.31018 | Пробка |
Загрузка ...
|
|
| 25 | 236-1110151 | Рычаг управления регулятором |
Загрузка ...
|
|
| 26 | 1/05164/77 | Шайба |
Загрузка ...
|
|
| 27 | 1/09022/21 | Болт М6х16 |
Загрузка ...
|
|
| 28 | 312347 | Шайба |
Загрузка ...
|
|
| 29 | 236-1110482 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | 236-1110476-Б | Втулка вала рычага пружины |
Загрузка ...
|
|
| 31 | 236-1106380 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | 314003-П | Шпонка сегментная |
Загрузка ...
|
|
| 33 | 60.1110467-30 | Вал рычага пружины |
Загрузка ...
|
|
| 34 | 310612-П29 | Винт |
Загрузка ...
|
|
| 35 | 236-1110392 | Ввертыш оси скобы |
Загрузка ...
|
|
| 36 | 236-1110390 | Ось скобы |
Загрузка ...
|
|
| 37 | 852204 | Шайба |
Загрузка ...
|
|
| 38 | 60.1110130 | Кулиса в сборе |
Загрузка ...
|
|
| 39 | 236-11101З6-Б | Ось кулисы |
Загрузка ...
|
|
| 40 | 236-1110372-Б | Фиксатор кулисы |
Загрузка ...
|
|
| 41 | 175.1110227 | Пружина фиксатора |
Загрузка ...
|
|
| 42 | 60.1110132 | Кулиса |
Загрузка ...
|
|
| 43 | 60.1110220-02 | Ползун кулисы |
Загрузка ...
|
|
| 44 | 852005 | Болт регулировочный |
Загрузка ...
|
|
| 45 | 2450Б.1110414Б | Пружина корректора |
Загрузка ...
|
|
| 46 | 1/09021/21 | Болт М6х14 |
Загрузка ...
|
|
| 47 | 320-88967 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 48 | 1/07342/01 | Шплинт 2х15 |
Загрузка ...
|
|
| 49 | 60.1110266 | Рычаг корректора со штифтом в сборе |
Загрузка ...
|
|
| 50 | 852780 | Палец |
Загрузка ...
|
|
| 51 | 60.1110223-02 | Кулиса корректора |
Загрузка ...
|
|
| 52 | 60.1110263-20 | Втулка корректора |
Загрузка ...
|
|
| 53 | 852350 | Винт регулировочный |
Загрузка ...
|
|
| 54 | 175.1110406-121 | Рычаг регулятора |
Загрузка ...
|
|
| 55 | 1/09021/21 | Болт М6х14 |
Загрузка ...
|
|
| 56 | 236-1110466 | Рычаг пружины |
Загрузка ...
|
|
| 57 | 60.1110462 | Пружина регулятора |
Загрузка ...
|
|
| 58 | 236-1110454 | Тяга рейки с планкой в сборе |
Загрузка ...
|
|
| 59 | 60.1110441-01 | Рычаг рейки |
Загрузка ...
|
|
| 60 | 236-1110140 | Шайба регулировочная |
Загрузка ...
|
|
| 61 | 236-1110141 | Шайба регулировочная |
Загрузка ...
|
|
| 61 | 312652 | Шайба |
Загрузка ...
|
|
| 62 | 60.1110264 | Упор пружины |
Загрузка ...
|
|
| 63 | 240Б-1110414-Б | Пружина корректора |
Загрузка ...
|
|
| 64 | 852881-П | Пробка |
Загрузка ...
|
|
| 65 | 852503 | Гайка |
Загрузка ...
|
|
| 66 | 852372 | Винт |
Загрузка ...
|
|
| 67 | 236-1110154-А2 | Прокладка крышки регулятора |
Загрузка ...
|
|
| 68 | 236-1110080 | Рычаг двуплечий |
Загрузка ...
|
|
| 69 | 852364 | Винт |
Загрузка ...
|
|
| 70 | 250511-П15 | Гайка |
Загрузка ...
|
|
| 71 | 313955 | Заглушка |
Загрузка ...
|
|
| 72 | 236-1110134-Б | Ввертыш оси кулисы |
Загрузка ...
|
|
| 73 | 236-1110394 | Кольцо уплотнительное в сборе |
Загрузка ...
|
|
| 74 | 60.1110438 | Пружина рычага рейки с зацепом в сборе |
Загрузка ...
|
|
| 75 | 60.1110448 | Пружина рычага рейки |
Загрузка ...
|
|
| 76 | 60.1110449 | Зацеп пружины с планкой и щитком |
Загрузка ...
|
|
| 77 | 236-1110396 | Пружина скобы кулисы возвратная |
Загрузка ...
|
|
| 78 | 236-1110398 | Крышка возвратной пружины |
Загрузка ...
|
|
| 79 | 1/05164/77 | Шайба |
Загрузка ...
|
|
| 80 | 1/09021/21 | Болт М6х14 |
Загрузка ...
|
|
| 81 | ВС30-1-0755 | Накладка ограничительная |
Загрузка ...
|
|
| 81 | ПКЖ-3 | Накладка ограничительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
