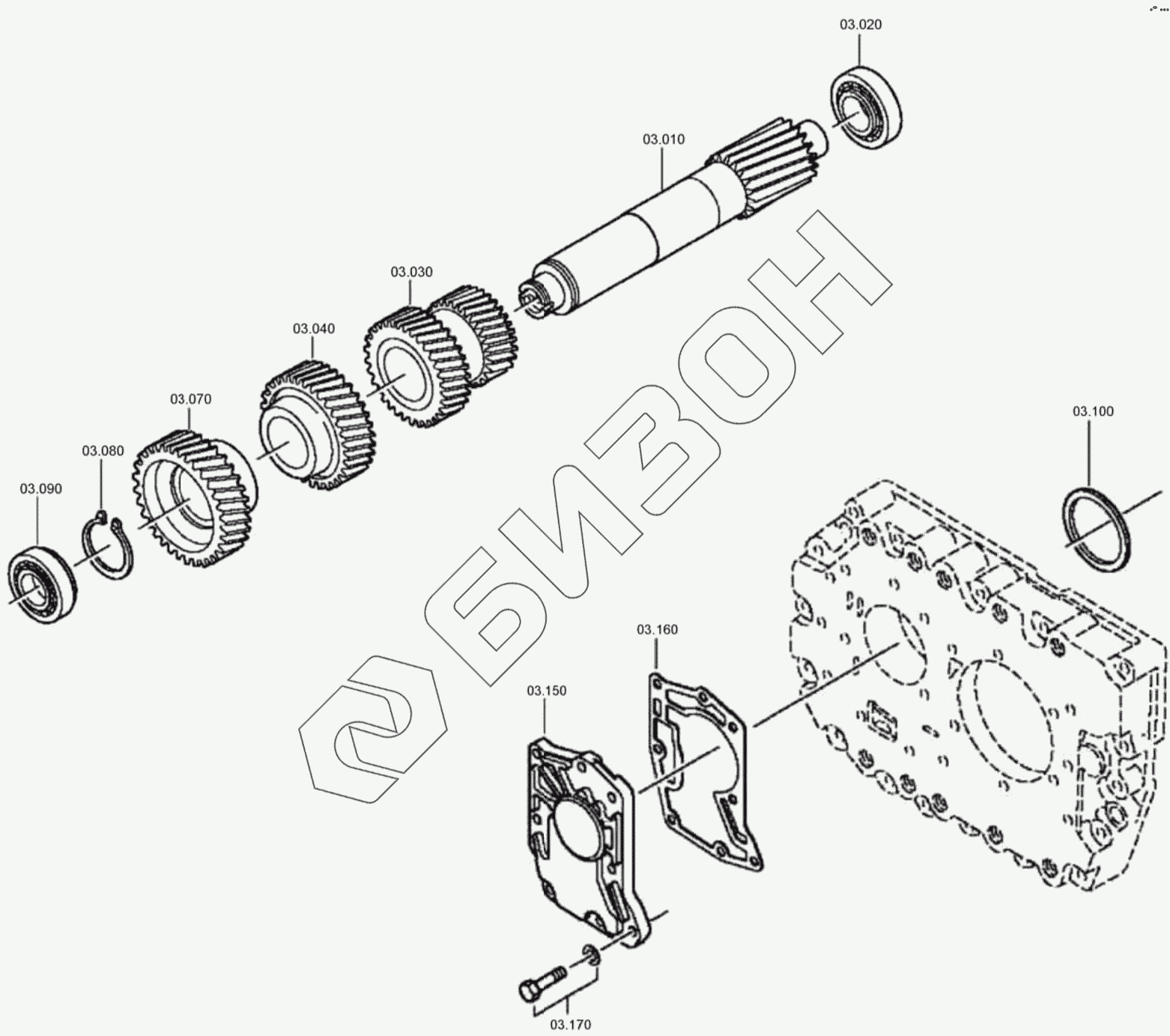

Графический каталог запасных частей к технике: ЯМЗ-536-100. Промежуточный вал
03.010
03.020
03.030
03.030
03.040
03.070
03.080
03.080
03.080
03.080
03.080
03.080
03.080
03.090
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.100
03.150
03.150
03.160
03.170
03.170
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 03.010 | 1324.303.001 | Промежуточный вал |
Загрузка ...
|
|
| 03.020 | 0750.117.083 | Кон. роликоподшипник |
Загрузка ...
|
|
| 03.030 | 1324.303.015 | Сдвоенное ЗК |
Загрузка ...
|
|
| 03.030 | 1324.303.017 | Сдвоенное ЗК |
Загрузка ...
|
|
| 03.040 | 1324.303.003 | Косозубое колесо |
Загрузка ...
|
|
| 03.070 | 1324.303.004 | Косозубое колесо |
Загрузка ...
|
|
| 03.080 | 0630.300.508 | Стопорное кольцо |
Загрузка ...
|
|
| 03.080 | 0630.501.073 | Стопорное кольцо |
Загрузка ...
|
|
| 03.080 | 0630.501.074 | Стопорное кольцо |
Загрузка ...
|
|
| 03.080 | 0630.501.076 | Стопорное кольцо |
Загрузка ...
|
|
| 03.080 | 0630.501.104 | Стопорное кольцо |
Загрузка ...
|
|
| 03.080 | 0630.501.140 | Стопорное кольцо |
Загрузка ...
|
|
| 03.080 | 0630.501.040 | Стопорное кольцо |
Загрузка ...
|
|
| 03.090 | 0750.117.881 | Кон. роликоподшипник |
Загрузка ...
|
|
| 10 | 0735.371.096 | Кон, роликоподшипник |
Загрузка ...
|
|
| 20 | 0735.371.117 | Кон, роликоподшипник |
Загрузка ...
|
|
| 03.100 | 0730.003.436 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.737 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.736 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.735 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.734 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.733 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.732 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.004.731 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.002.934 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.003.435 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.002.935 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.003.434 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.002.936 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.003.433 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.002.937 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.003.432 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.002.938 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.003.431 | Компенсационная шайба |
Загрузка ...
|
|
| 03.100 | 0730.002.939 | Компенсационная шайба |
Загрузка ...
|
|
| 03.150 | 0501.215.228 | Насос |
Загрузка ...
|
|
| 03.150 | 0501.215.245 | Масляный насос |
Загрузка ...
|
|
| 03.160 | 0501.322.829 | Плоское уплотнение |
Загрузка ...
|
|
| 03.170 | 0636.100.797 | Болт с 6-гранной головкой |
Загрузка ...
|
|
| 03.170 | Болт | Болт М6gх45.58.016 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
