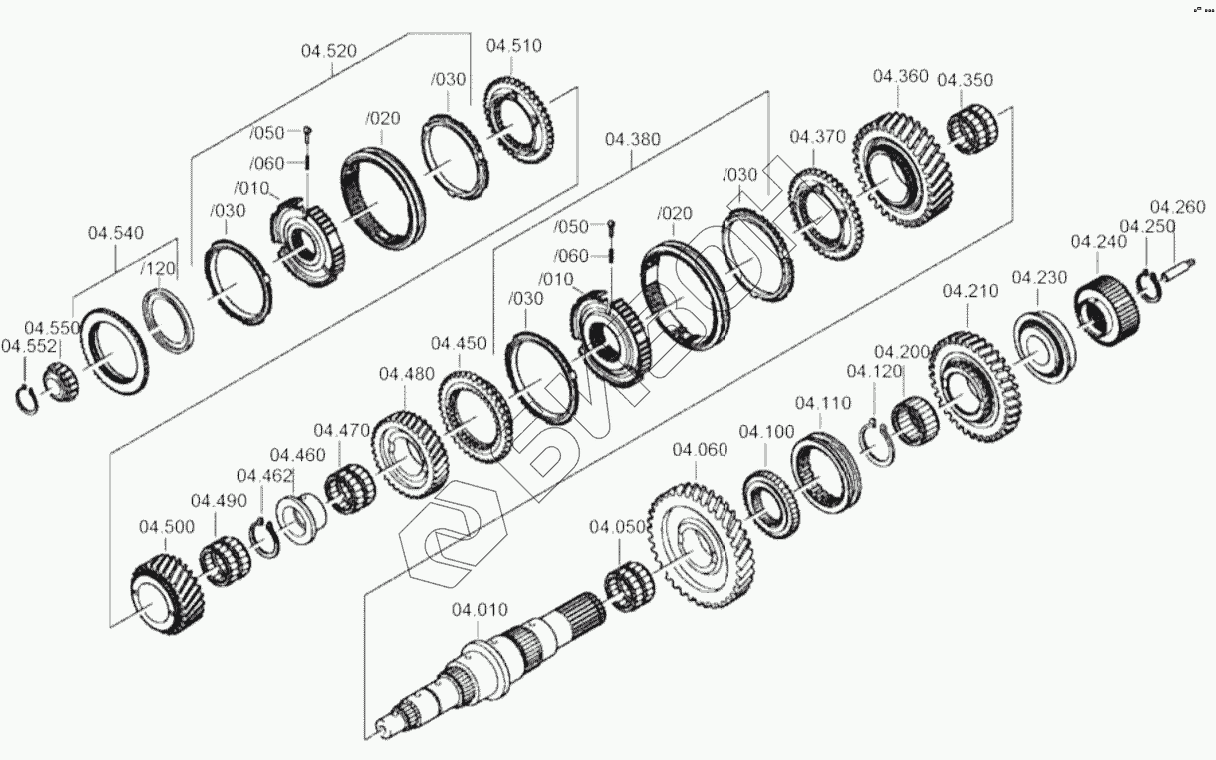

Графический каталог запасных частей к технике: ЯМЗ-536-100. Вторичный вал
04.010
04.050
04.060
04.100
04.110
04.120
04.120
04.120
04.120
04.120
04.200
04.210
04.230
04.240
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.250
04.260
04.350
04.360
04.370
04.380
010
020
030
030
050
060
04.450
04.460
04.462
04.462
04.462
04.462
04.462
04.462
04.470
04.480
04.490
04.500
04.510
04.520
010
020
030
030
050
060
04.540
120
04.550
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 04.010 | 1324.304.005 | Вторичный вал |
Загрузка ...
|
|
| 04.050 | 0750.115.972 | Игольный венец |
Загрузка ...
|
|
| 010 | 0735.320.500 | Игольный венец |
Загрузка ...
|
|
| 020 | 0735.321.683 | Игольный венец |
Загрузка ...
|
|
| 04.060 | 1304.304.543 | Косозубое колесо |
Загрузка ...
|
|
| 04.100 | 1324.304.037 | Ступица синхронизатора |
Загрузка ...
|
|
| 04.110 | 1304.304.444 | Скользящая муфта |
Загрузка ...
|
|
| 04.120 | 0630.501.195 | Стопорное кольцо |
Загрузка ...
|
|
| 04.120 | 0630.501.194 | Стопорное кольцо |
Загрузка ...
|
|
| 04.120 | 0630.501.197 | Стопорное кольцо |
Загрузка ...
|
|
| 04.120 | 0630.531.141 | Стопорное кольцо |
Загрузка ...
|
|
| 04.120 | 0630.501.067 | Стопорное кольцо |
Загрузка ...
|
|
| 04.200 | 0750.115.973 | Игольный венец |
Загрузка ...
|
|
| 04.210 | 1324.304.021 | Косозубое колесо |
Загрузка ...
|
|
| 04.230 | 0750.117.844 | Кон. роликоподшипник |
Загрузка ...
|
|
| 010 | 0735.371.599 | Кон. роликоподшипник |
Загрузка ...
|
|
| 020 | 0735.372.146 | Кон. роликоподшипник |
Загрузка ...
|
|
| 04.240 | 1324.304.028 | Солнечное колесо |
Загрузка ...
|
|
| 04.250 | 0630.501.151 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.298 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.150 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.299 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.531.065 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.111 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.112 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.113 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.114 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.115 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.116 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.117 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.118 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.160 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.531.064 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.159 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.148 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.294 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.147 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.295 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.146 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.296 | Стопорное кольцо |
Загрузка ...
|
|
| 04.250 | 0630.501.145 | Стопорное кольцо |
Загрузка ...
|
|
| 04.260 | 1324.304.014 | Трубка |
Загрузка ...
|
|
| 04.350 | 0750.115.971 | Игольный венец |
Загрузка ...
|
|
| 04.360 | 1324.304.030 | Косозубое колесо |
Загрузка ...
|
|
| 04.370 | 1324.304.013 | Соединительный корпус |
Загрузка ...
|
|
| 04.380 | 1324.204.007 | Синхронизация |
Загрузка ...
|
|
| 010 | 1324.304.052 | Корпус синхронизации |
Загрузка ...
|
|
| 020 | 1324.304.053 | Скользящая муфта |
Загрузка ...
|
|
| 030 | 1268.304.594 | Блокирующее кольцо синхронизации |
Загрузка ...
|
|
| 050 | 1297.304.436 | Упор |
Загрузка ...
|
|
| 060 | 0732.040.409 | Нажимная пружина |
Загрузка ...
|
|
| 04.450 | 1324.304.013 | Соединительный корпус |
Загрузка ...
|
|
| 04.460 | 1324.304.064 | Втулка |
Загрузка ...
|
|
| 04.462 | 0630.501.067 | Стопорное кольцо |
Загрузка ...
|
|
| 04.462 | 0630.501.068 | Стопорное кольцо |
Загрузка ...
|
|
| 04.462 | 0630.501.069 | Стопорное кольцо |
Загрузка ...
|
|
| 04.462 | 0630.501.070 | Стопорное кольцо |
Загрузка ...
|
|
| 04.462 | 0630.501.041 | Стопорное кольцо |
Загрузка ...
|
|
| 04.462 | 0630.501.278 | Стопорное кольцо |
Загрузка ...
|
|
| 04.470 | 0750.115.970 | Игольный венец |
Загрузка ...
|
|
| 04.480 | 1324.304.015 | Косозубое колесо |
Загрузка ...
|
|
| 04.490 | 0750.115.969 | Игольный венец |
Загрузка ...
|
|
| 04.500 | 1324.304.003 | Косозубое колесо |
Загрузка ...
|
|
| 04.510 | 1324.304.011 | Соединительный корпус |
Загрузка ...
|
|
| 04.520 | 1324.204.008 | Синхронизация |
Загрузка ...
|
|
| 010 | 1324.304.006 | Корпус синхронизации |
Загрузка ...
|
|
| 020 | 1311.304.103 | Скользящая муфта |
Загрузка ...
|
|
| 030 | 1311.304.255 | Блокирующее кольцо синхронизации |
Загрузка ...
|
|
| 050 | 1297.304.436 | Упор |
Загрузка ...
|
|
| 060 | 0732.040.409 | Нажимная пружина |
Загрузка ...
|
|
| 04.540 | 1324.204.009 | Соединительный корпус |
Загрузка ...
|
|
| 120 | 0501.314.108 | Порог гидродинамической муфты |
Загрузка ...
|
|
| 04.550 | 0750.117.232 | Кон. роликоподшипник |
Загрузка ...
|
|
| 04.552 | 0630.531.052 | Стопорное кольцо |
Загрузка ...
|
|
| 04.552 | 0630.501.120 | Стопорное кольцо |
Загрузка ...
|
|
| 04.552 | 0630.501.156 | Стопорное кольцо |
Загрузка ...
|
|
| 04.552 | 0630.501.210 | Стопорное кольцо |
Загрузка ...
|
|
| 04.552 | 0630.501.208 | Стопорное кольцо |
Загрузка ...
|
|
| 04.552 | 0630.501.157 | Стопорное кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
