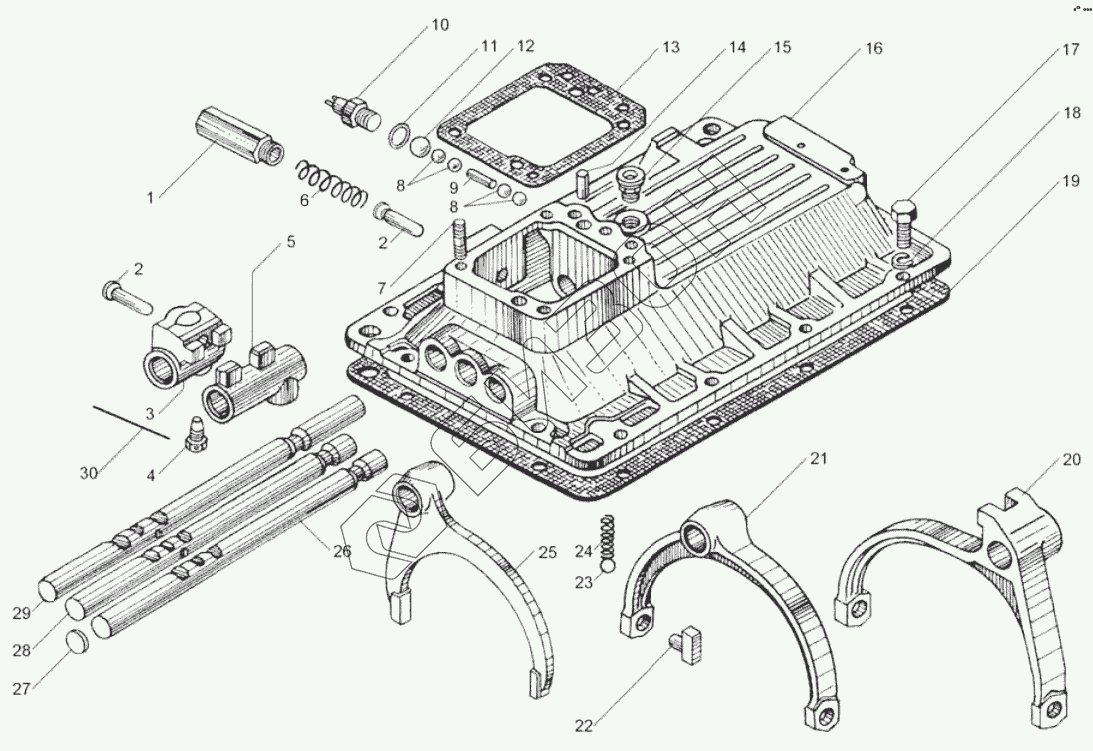

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Механизм переключения коробки передач
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 236-1702132 | Стакан пружины |
Загрузка ...
|
|
| 2 | 236-1702129 | Предохранитель включения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 3 | 239.1702053 | Головка переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 4 | 336.1702047 | Винт установочный |
Загрузка ...
|
|
| 5 | 239.1702028 | Головка переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 6 | 236-1702127-А | Пружина предохранителя |
Загрузка ...
|
|
| 7 | 216258-П29 | Шпилька |
Загрузка ...
|
|
| 8 | 4691186660 | Шарик замка штоков Б 9,525-100 |
Загрузка ...
|
|
| 9 | 236-1702087 | Штифт замка штоков вилок |
Загрузка ...
|
|
| 10 | 4573734914 | ВК-40-36-3716000 |
Загрузка ...
|
|
| 11 | 239.1722091 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | 4691188330 | Шарик Б14.000-200 |
Загрузка ...
|
|
| 13 | 239.1702122-01 | Прокладка |
Загрузка ...
|
|
| 14 | 313407-П29 | Штифт |
Загрузка ...
|
|
| 15 | 236-1702170-А | Сапун |
Загрузка ...
|
|
| 16 | 239.1702015 | Крышка верхняя |
Загрузка ...
|
|
| 17 | 310046-П29 | Болт |
Загрузка ...
|
|
| 18 | 253501143 | Шайба |
Загрузка ...
|
|
| 18 | 312695-П2 | Шайба |
Загрузка ...
|
|
| 19 | 238-1702014 | Прокладка |
Загрузка ...
|
|
| 20 | 239.1702033 | Вилка переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 21 | 239.1702027 | Вилка переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 22 | 336.1702035 | Сухарь вилки синхронизатора |
Загрузка ...
|
|
| 23 | 4691167165 | Шарик Б11.000-60 ГОСТ37722-81 |
Загрузка ...
|
|
| 24 | 336.1702106 | Пружина |
Загрузка ...
|
|
| 25 | 336,1702024 | Вилка переключения заднего хода |
Загрузка ...
|
|
| 26 | 239.1702074 | Шток вилки переключения 4-ой и 5-ой передач |
Загрузка ...
|
|
| 27 | 260310-П29 | Заглушка 26 |
Загрузка ...
|
|
| 28 | 239.1702064 | Шток вилки переключения 2-ой и 3-ей передач |
Загрузка ...
|
|
| 29 | 239.1702060 | Шток вилки переключения 1-ой передачи и заднего хода |
Загрузка ...
|
|
| 30 | 258250-П29С | Шплинт-проволока |
Загрузка ...
|
