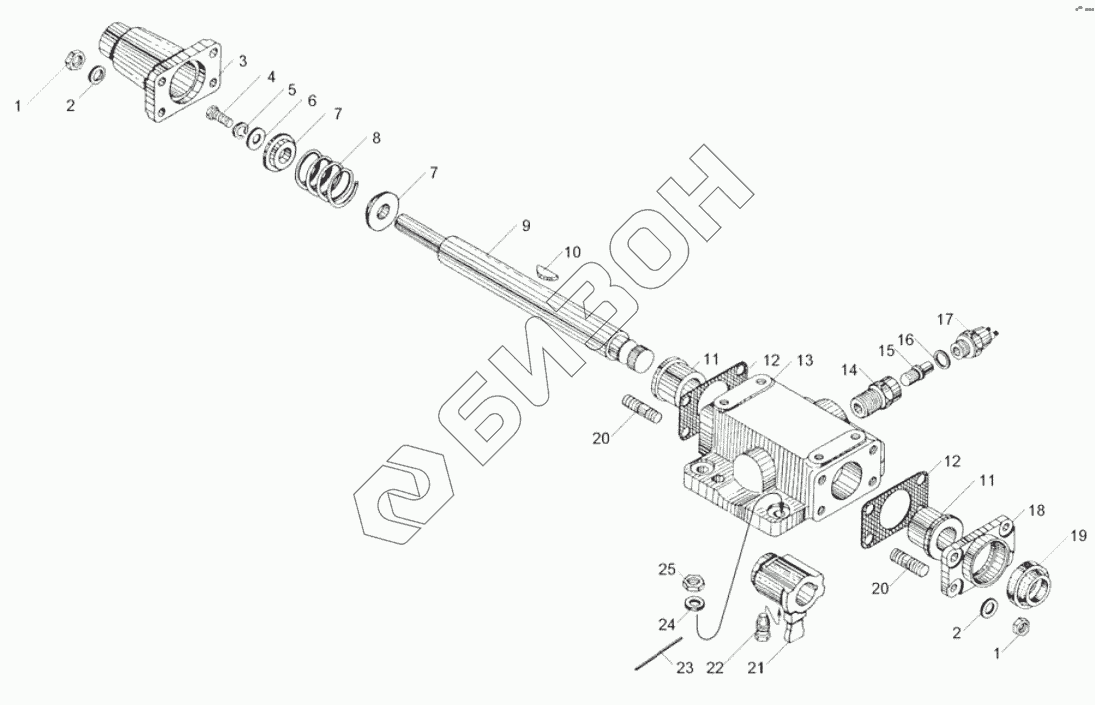

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Механизм управления переключением передач
1
1
2
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 239.1702206 | 239.1702206 | Корпус механизма управления со шпильками в сборе |
Загрузка ...
|
|
| 239.1702200 | 239.1702200 | Механизм управления переключением передач в сборе |
Загрузка ...
|
|
| 33.1702211 | 33.1702211 | Корпус с манжетой в сборе |
Загрузка ...
|
|
| 1 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 2 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 3 | 336.1702243-20 | Стакан |
Загрузка ...
|
|
| 4 | 201454-П29 | Болт М8х16 |
Загрузка ...
|
|
| 5 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 6 | 252038-П29 | Шайба |
Загрузка ...
|
|
| 7 | 336.1702233 | Кольцо |
Загрузка ...
|
|
| 8 | 33.1702236 | Пружина |
Загрузка ...
|
|
| 9 | 239.1702221 | Валик |
Загрузка ...
|
|
| 10 | 4598246265 | Шпонка |
Загрузка ...
|
|
| 11 | 33.1702217 | Опора валика |
Загрузка ...
|
|
| 12 | 336.1702244 | Прокладка стакана |
Загрузка ...
|
|
| 13 | 336.1702209-20 | Корпус механизма |
Загрузка ...
|
|
| 14 | 336.1702083-10 | Корпус фиксатора |
Загрузка ...
|
|
| 15 | 336.1702089-10 | Стопор |
Загрузка ...
|
|
| 16 | 239.1722091 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | 4573734914 | ВК-40-36-3716000 |
Загрузка ...
|
|
| 18 | 33.1702214 | Корпус |
Загрузка ...
|
|
| 19 | 201.1702276 | Манжета |
Загрузка ...
|
|
| 20 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 21 | 336.1702222-20 | Рычаг переключения передач |
Загрузка ...
|
|
| 22 | 336.1702047 | Винт установочный |
Загрузка ...
|
|
| 23 | 258252-П29С | Шплинт 1,2х150 |
Загрузка ...
|
|
| 24 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 25 | 250513-П29 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
