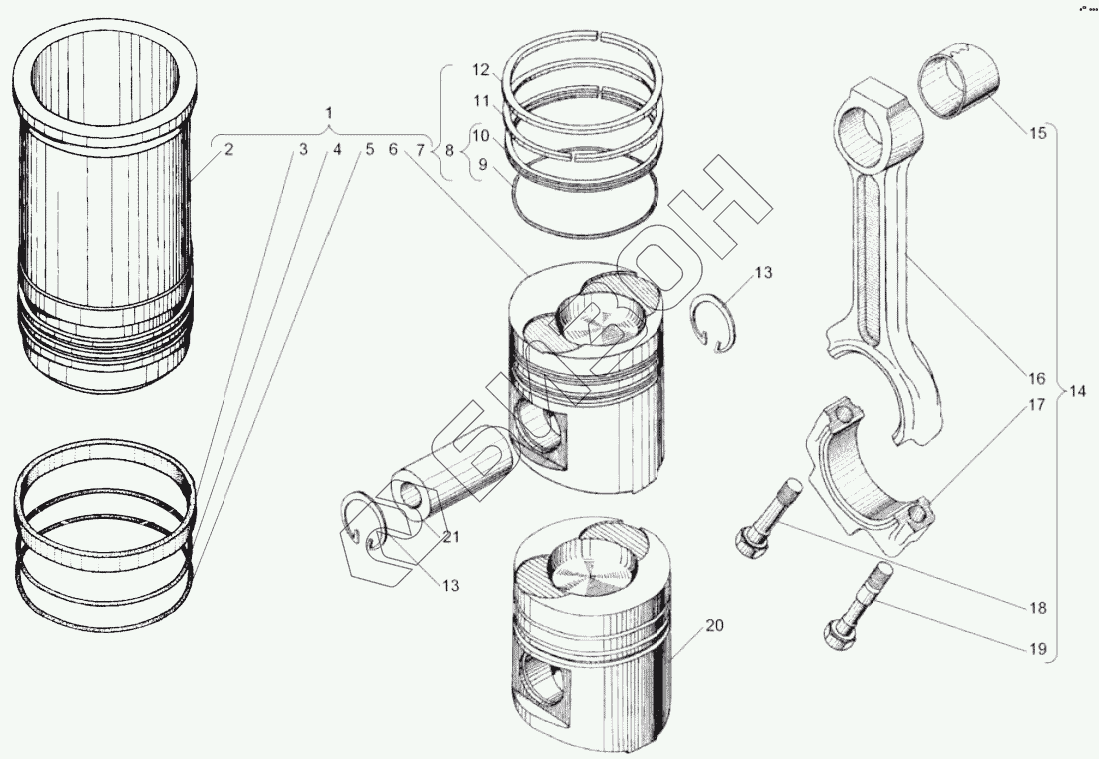

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Поршень и шатун
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 7511.1004005-40 | Комплект гильзы, поршня, поршневых и уплотнительных колец |
Загрузка ...
|
|
| 1 | 7511.1004005-50 | Комплект гильзы, поршня, поршневых и уплотнительных колец |
Загрузка ...
|
|
| 2 | 7511.1002021-10 | Гильза цилиндра |
Загрузка ...
|
|
| 3 | 236-1002040-А | Кольцо антикавитационное |
Загрузка ...
|
|
| 4 | 236-1002024-А | Кольцо уплотнительное верхнее |
Загрузка ...
|
|
| 5 | 236-1002023 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | 7511.1004015-10 | Поршень в сборе |
Загрузка ...
|
|
| 7 | 7511.1004002 | Комплект поршневых колец |
Загрузка ...
|
|
| 8 | 7511.1004034 | Кольцо поршневое маслосъемное в сборе |
Загрузка ...
|
|
| 9 | 7511.1004038 | Расширитель маслосъемного кольца |
Загрузка ...
|
|
| 10 | 7511.1004035 | Кольцо поршневое маслосъемное |
Загрузка ...
|
|
| 11 | 7511.1004032-01 | Кольцо поршневое компрессионное |
Загрузка ...
|
|
| 12 | 7511.1004030 | Кольцо поршневое компрессионное верхнее |
Загрузка ...
|
|
| 13 | 7511.1004022 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 14 | 7511.1004045-02 | Шатун в сборе |
Загрузка ...
|
|
| 15 | 7511.1004052-21 | Втулка шатуна |
Загрузка ...
|
|
| 16 | 7511.1004050-02 | Шатун |
Загрузка ...
|
|
| 17 | 236-1004055-Г2 | Крышка шатуна |
Загрузка ...
|
|
| 18 | 236-1004062-Б3 | Болт крепления шатуна короткий |
Загрузка ...
|
|
| 19 | 236-1004063-В3 | Болт крепления шатуна длинный |
Загрузка ...
|
|
| 20 | 7511.1004015-01 | Поршень в сборе |
Загрузка ...
|
|
| 21 | 7511.1004020 | Палец поршневой |
Загрузка ...
|
|
| 21 | 7511.1004020-03 | Палец поршневой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
