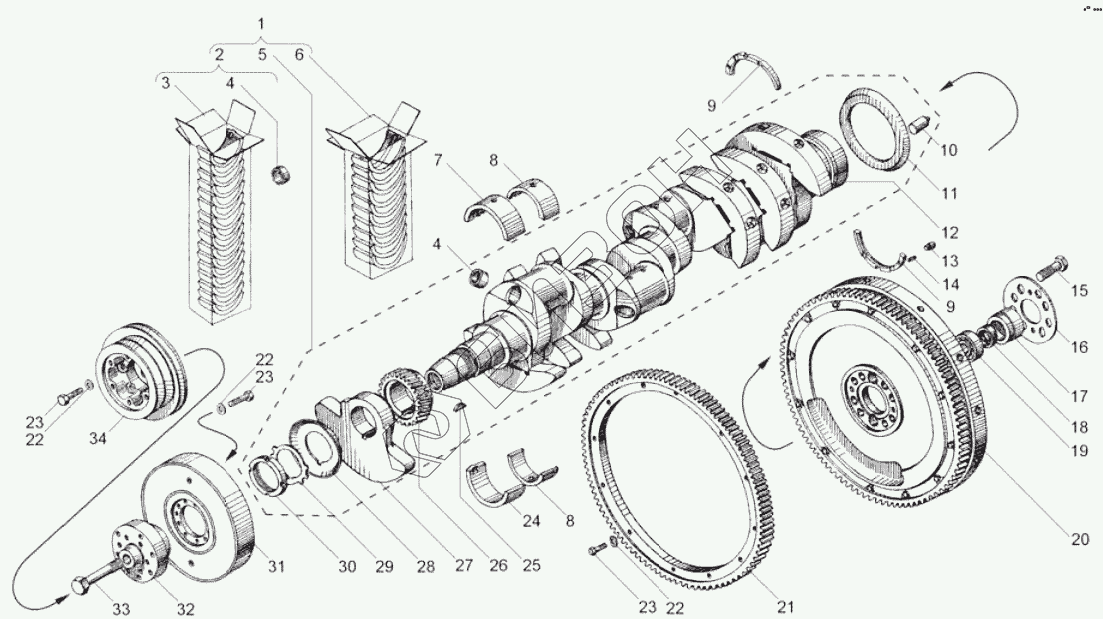

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Вал коленчатый и маховик
1
2
3
3
3
3
3
3
4
4
5
6
6
6
6
6
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 238ДК-1000107-30 | Комплект: вал коленчатый, коренные и шатунные вкладыши |
Загрузка ...
|
|
| 2 | 238-1000104-В2 | Вкладыши шатунных подшипников 88 мм, комплект |
Загрузка ...
|
|
| 3 | 238-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм, комплект |
Загрузка ...
|
|
| 3 | 238-1000104-В2-РЗ | Вкладыши шатунных подшипников 87,25 мм, комплект |
Загрузка ...
|
|
| 3 | 238-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм, комплект |
Загрузка ...
|
|
| 3 | 238-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75 мм, комплект |
Загрузка ...
|
|
| 3 | 238-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм, комплект |
Загрузка ...
|
|
| 3 | 238-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм, комплект |
Загрузка ...
|
|
| 4 | 313933-П2 | Заглушка |
Загрузка ...
|
|
| 5 | 238ДК-1005009-30 | Вал коленчатый с шестерней и маслоотражателями в сборе |
Загрузка ...
|
|
| 6 | 238-1000102-Б2-Р2 | Вкладыши коренных подшипников 109,50 мм (комплект) |
Загрузка ...
|
|
| 6 | 238-1000102-Б2-Р6 | Вкладыши коренных подшипников 108,50 мм (комплект) |
Загрузка ...
|
|
| 6 | 238-1000102-Б2-Р5 | Вкладыши коренных подшипников 108,75 мм (комплект) |
Загрузка ...
|
|
| 6 | 238-1000102-Б2-Р4 | Вкладыши коренных подшипников 109 мм (комплект) |
Загрузка ...
|
|
| 6 | 238-1000102-Б2-РЗ | Вкладыши коренных подшипников 109,25 мм, комплект |
Загрузка ...
|
|
| 6 | 238-1000102-Б2-Р1 | Вкладыши коренных подшипников 109,75 мм (комплект) |
Загрузка ...
|
|
| 6 | 238-1000102-Б2 | Вкладыши коренных подшипников 110 мм (комплект) |
Загрузка ...
|
|
| 7 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний |
Загрузка ...
|
|
| 8 | 236-1004058-В | Вкладыш шатунного подшипника |
Загрузка ...
|
|
| 9 | 7511.1005183 | Полукольцо упорного подшипника |
Загрузка ...
|
|
| 10 | 7511.1005132 | Штифт установочный маховика |
Загрузка ...
|
|
| 11 | 236-1005042 | Маслоотражатель задний |
Загрузка ...
|
|
| 12 | 238ДК-1005015-30 | Вал коленчатый с противовесами в сборе |
Загрузка ...
|
|
| 13 | 236-1005169 | Штифт установочный полукольца |
Загрузка ...
|
|
| 14 | 201-1005169 | Штифт |
Загрузка ...
|
|
| 15 | 7511.1005127 | Болт крепления маховика |
Загрузка ...
|
|
| 16 | 7511.1005137 | Пластина |
Загрузка ...
|
|
| 17 | 239.1701478 | Корпус манжеты |
Загрузка ...
|
|
| 18 | 240-1307090 | Манжета первичного вала в сборе |
Загрузка ...
|
|
| 19 | 4612133873 | Подшипник 305К |
Загрузка ...
|
|
| 20 | 238-1005115-Н | Маховик в сборе |
Загрузка ...
|
|
| 21 | 236-1005125-В2 | Обод зубчатый маховика |
Загрузка ...
|
|
| 22 | 312695-П2 | Шайба |
Загрузка ...
|
|
| 23 | 240-1029284-В | Болт фланца полумуфты М10х36 |
Загрузка ...
|
|
| 24 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний |
Загрузка ...
|
|
| 25 | 314006-П | Шпонка |
Загрузка ...
|
|
| 26 | 238Б-1005030 | Шестерня коленчатого вала |
Загрузка ...
|
|
| 27 | 238-1005026-Б | Противовес передний |
Загрузка ...
|
|
| 28 | 236-1005043 | Маслоотражатель передний |
Загрузка ...
|
|
| 29 | 236-1005056-А | Шайба замковая |
Загрузка ...
|
|
| 30 | 236-1005055 | Гайка кольцевая |
Загрузка ...
|
|
| 31 | 7511.1005070 | Гаситель крутильных колебаний в сборе |
Загрузка ...
|
|
| 32 | 7511.1005052 | Ступица гасителя |
Загрузка ...
|
|
| 33 | 7511.1005062 | Болт крепления ступицы |
Загрузка ...
|
|
| 34 | 7511.1005061 | Шкив коленчатого вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
