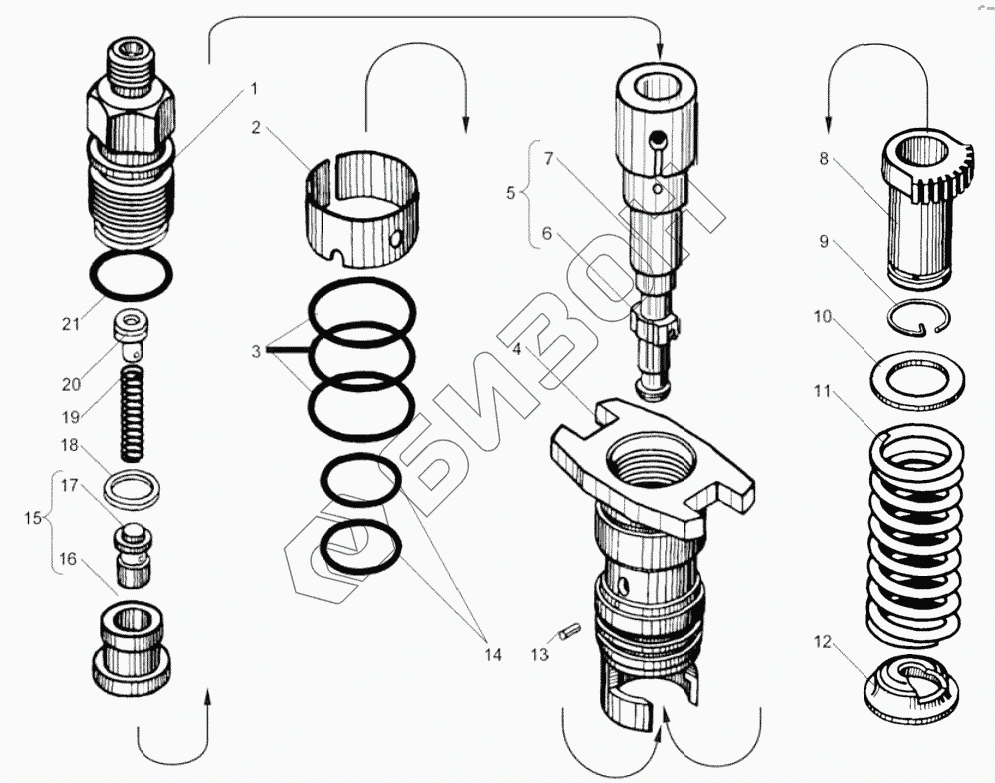

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Секция топливного насоса высокого давления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 177.1111132 | 177.1111132 | Корпус секции в сборе со штифтом |
Загрузка ...
|
|
| 175.1111130-04 | 175.1111130-04 | Секция топливного насоса высокого давления |
Загрузка ...
|
|
| 1 | 177.1111256 | Штуцер топливного насоса высокого давления |
Загрузка ...
|
|
| 2 | 17.1111167-03 | Экран |
Загрузка ...
|
|
| 3 | 175.1111165-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 17.1111133-10 | Корпус секции |
Загрузка ...
|
|
| 5 | 175.1111150-11 | Пара плунжерная |
Загрузка ...
|
|
| 6 | 175.1111154-11 | Плунжер |
Загрузка ...
|
|
| 7 | 175.1111158-11 | Втулка плунжера |
Загрузка ...
|
|
| 8 | 17.1111172 | Втулка поворотная в сборе |
Загрузка ...
|
|
| 8 | 17.1111174-04 | Втулка поворотная |
Загрузка ...
|
|
| 9 | 42.1111176 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 42.1111134 | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 11 | 17.1111138 | Пружина толкателя |
Загрузка ...
|
|
| 12 | 42.1111135 | Тарелка пружины толкателя нижняя |
Загрузка ...
|
|
| 13 | 177.1111139 | Штифт 2.5x5.5 |
Загрузка ...
|
|
| 14 | 175.1111164-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 14.1111220 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 16 | 14.1111226 | Седло клапана |
Загрузка ...
|
|
| 17 | 14.1111224 | Клапан нагнетательный |
Загрузка ...
|
|
| 18 | 42.1111257 | Прокладка уплотнительная |
Загрузка ...
|
|
| 19 | 14.1111228 | Пружина клапана |
Загрузка ...
|
|
| 20 | 177.1111234-01 | Упор пружины клапана |
Загрузка ...
|
|
| 21 | 175.1111166-01 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
