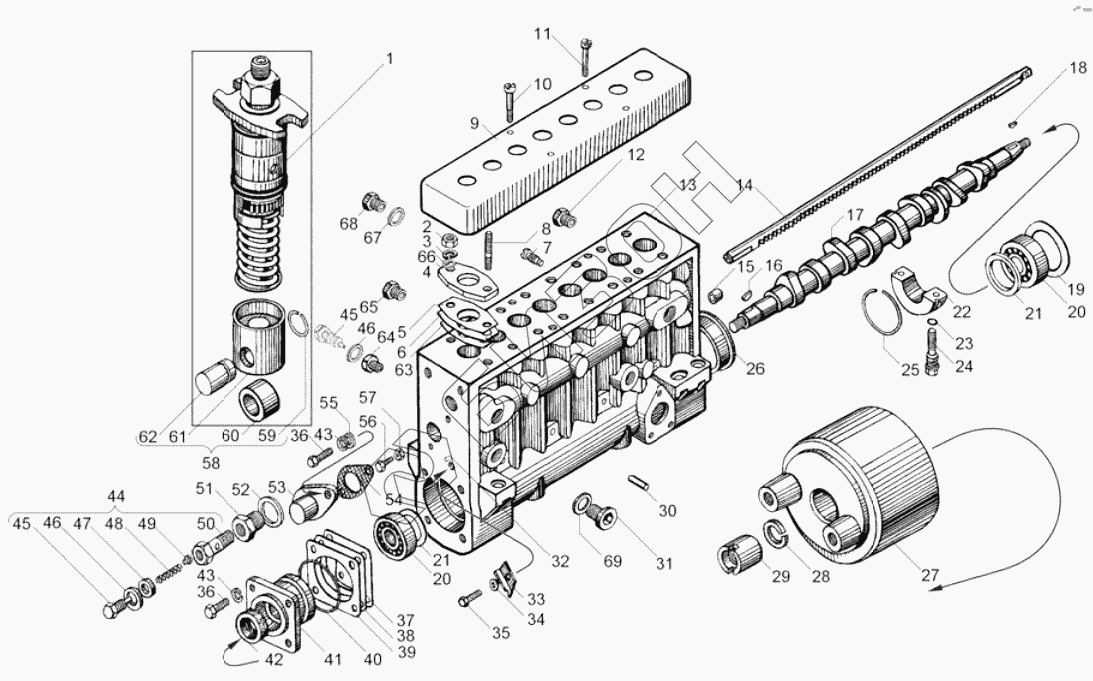

Графический каталог запасных частей к технике: ЯМЗ-7511.10. Топливный насос высокого давления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
42
43
43
44
45
45
46
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175.1111005-60 | 175.1111005-60 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 175.1111454 | 175.1111454 | Втулка |
Загрузка ...
|
|
| 852023 | 852023 | Болт М 12x1,25-69x48 |
Загрузка ...
|
|
| 175.1111005-40 | 175.1111005-40 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 175.1111005-50 | 175.1111005-50 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 175.1111005-70 | 175.1111005-70 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 1 | 175.1111130-04 | Секция топливного насоса высокого давления |
Загрузка ...
|
|
| 2 | 1/21647/21 | Гайка М10 |
Загрузка ...
|
|
| 3 | 1/05168/77 | Шайба 010 |
Загрузка ...
|
|
| 4 | 8ФР.700.264-01 | Фланец нажимной |
Загрузка ...
|
|
| 5 | 42.1111385-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | 42.1111386 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 33.1106245-10 | Винт стопорный |
Загрузка ...
|
|
| 8 | 1/35465/31 | Шпилька |
Загрузка ...
|
|
| 9 | 42.1111412-01 | Крышка защитная секций |
Загрузка ...
|
|
| 10 | 42.1111414 | Винт |
Загрузка ...
|
|
| 11 | ВинтM6-6gx40.48.016 | Винт |
Загрузка ...
|
|
| 12 | 17.1111032-10 | Ввертыш корпуса |
Загрузка ...
|
|
| 13 | 175.1111021 | Корпус насоса в сборе |
Загрузка ...
|
|
| 14 | 42.1111181-04 | Рейка топливного насоса |
Загрузка ...
|
|
| 15 | 42.1111046-01 | Фиксатор |
Загрузка ...
|
|
| 16 | 320.35001 | Шпонка 6х9 |
Загрузка ...
|
|
| 17 | 175.1111055-10 | Вал кулачковый |
Загрузка ...
|
|
| 18 | 870806-П15 | Шпонка 4х6,5 |
Загрузка ...
|
|
| 19 | 42.1111082 | Кольцо упорное |
Загрузка ...
|
|
| 20 | 6-7506А | Подшипник роликовый |
Загрузка ...
|
|
| 21 | 42.1111087 | Шайба подшипника дистанционная |
Загрузка ...
|
|
| 22 | 42.1111063-10 | Опора кулачкового вала |
Загрузка ...
|
|
| 23 | 2531112015 | Кольцо 007-010-19-2-1 |
Загрузка ...
|
|
| 24 | 42.1111065 | Болт опоры кулачкового вала |
Загрузка ...
|
|
| 25 | 42.1111163 | Кольцо пружинное |
Загрузка ...
|
|
| 26 | 42.1111077 | Втулка подшипника |
Загрузка ...
|
|
| 27 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
Загрузка ...
|
|
| 28 | 60.1121114 | Пружина тарельчатая |
Загрузка ...
|
|
| 28 | 312304-П | Шайба |
Загрузка ...
|
|
| 29 | 320-88337 | Гайка М20х1,5 |
Загрузка ...
|
|
| 29 | 318-85304 | Гайка кольцевая |
Загрузка ...
|
|
| 30 | 17.1111129 | Фиксатор толкателя |
Загрузка ...
|
|
| 31 | 316186-П29 | Пробка |
Загрузка ...
|
|
| 32 | 870770 | Штифт 6x16 |
Загрузка ...
|
|
| 33 | 177.1111280-01 | Указатель ГНН первой секции |
Загрузка ...
|
|
| 34 | 1/11980/73 | Шайба коническая пружинная |
Загрузка ...
|
|
| 35 | 1/60432/21 | Болт М8х16 |
Загрузка ...
|
|
| 36 | 1/60436/21 | Болт |
Загрузка ...
|
|
| 37 | 42.1111078 | Прокладка регулировочная |
Загрузка ...
|
|
| 38 | 42.1111079 | Прокладка регулировочная |
Загрузка ...
|
|
| 39 | 42.1111080 | Прокладка регулировочная |
Загрузка ...
|
|
| 40 | 2531112181 | Кольцо 068-074-36-2-1 |
Загрузка ...
|
|
| 40 | 47.1111068 | Кольцо уплотнительное |
Загрузка ...
|
|
| 41 | 175.1111072 | Крышка подшипника |
Загрузка ...
|
|
| 42 | 42.1111090 | Манжета |
Загрузка ...
|
|
| 42 | BAFUDSLX730-50-10 | Манжета в сборе |
Загрузка ...
|
|
| 43 | 1/05166/77 | Шайба 08 |
Загрузка ...
|
|
| 44 | 60.1111282-01 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 45 | 320.88804 | Пробка М10х1-6е |
Загрузка ...
|
|
| 46 | 852205 | Шайба |
Загрузка ...
|
|
| 47 | 852210 | Шайба |
Загрузка ...
|
|
| 48 | 60.1111289-10 | Пружина |
Загрузка ...
|
|
| 48 | 60.1111289-12 | Пружина перепускного клапана |
Загрузка ...
|
|
| 49 | 37.1111144 | Клапан |
Загрузка ...
|
|
| 50 | 60.1111285-10 | Корпус клапана |
Загрузка ...
|
|
| 51 | 42.1111032 | Ввертыш экранированный |
Загрузка ...
|
|
| 52 | 312630-П | Шайба |
Загрузка ...
|
|
| 53 | 42.1111186 | Крышка рейки |
Загрузка ...
|
|
| 54 | 421.1110869-10 | Прокладка |
Загрузка ...
|
|
| 55 | 1/05166/77 | Шайба 08 |
Загрузка ...
|
|
| 56 | 1/09022/21 | Болт М6х16 |
Загрузка ...
|
|
| 57 | 1/07259/11 | Гайка низкая Е М6 |
Загрузка ...
|
|
| 58 | 17.1111110 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 59 | 17.1111115 | Кольцо стопорное |
Загрузка ...
|
|
| 60 | 17.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 61 | 17.1111114 | Толкатель плунжера |
Загрузка ...
|
|
| 62 | 17.1111124 | Ось ролика толкателя |
Загрузка ...
|
|
| 63 | 42.1111387 | Прокладка регулировочная |
Загрузка ...
|
|
| 64 | 42.1111905 | Ввертыш |
Загрузка ...
|
|
| 65 | 60.1111045 | Ввертыш |
Загрузка ...
|
|
| 66 | 320-88727 | Шайба 010 |
Загрузка ...
|
|
| 67 | 852212 | Шайба |
Загрузка ...
|
|
| 68 | 42.1111902 | Ввертыш в сборе |
Загрузка ...
|
|
| 69 | 312768-П | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
