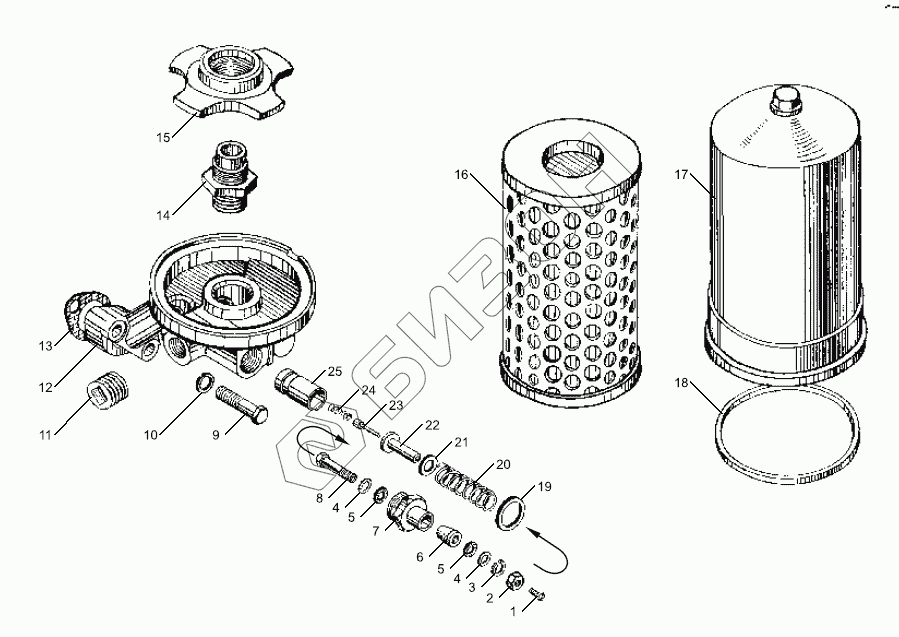

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Фильтр масляный 238Б-1012010-Б
/014a.gif)
238Б-1012010-Б
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1017293-Б2 | 240-1017293-Б2 | Пробка перепускного клапана в сборе |
Загрузка ...
|
|
| 238Б-1012010-Б | 238Б-1012010-Б | Фильтр масляный в сборе |
Загрузка ...
|
|
| 1 | 220048-П29 | Винт |
Загрузка ...
|
|
| 2 | 250610-П29 | Гайка |
Загрузка ...
|
|
| 3 | 252155-П2 | Шайба пружинная |
Загрузка ...
|
|
| 4 | 312359-П29 | Шайба |
Загрузка ...
|
|
| 5 | 312357-П | Шайба-изолятор |
Загрузка ...
|
|
| 6 | 240-1017298 | Втулка уплотнительная |
Загрузка ...
|
|
| 7 | 240-1017067-В | Корпус пробки |
Загрузка ...
|
|
| 8 | 240-1017294-Б | Контакт сигнализатора |
Загрузка ...
|
|
| 9 | 201505-П29 | Болт М10х45 |
Загрузка ...
|
|
| 10 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 11 | 316139-П2 | Пробка К1/2dm |
Загрузка ...
|
|
| 12 | 238Б-1012020-В | Корпус фильтра |
Загрузка ...
|
|
| 12 | 238Б-1012015-В | Корпус фильтра в сборе |
Загрузка ...
|
|
| 13 | 236-1012100 | Прокладка корпуса |
Загрузка ...
|
|
| 14 | 840.1012127-10 | Штуцер корпуса |
Загрузка ...
|
|
| 15 | 840.1012051-11 | Крышка замковая |
Загрузка ...
|
|
| 16 | 840.1012039-14 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 16 | 840.1012039-15 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 16 | 840.1012040-14 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 16 | 840.1012040-15 | Элемент фильтрующий |
Загрузка ...
|
|
| 17 | 238Б-1012077-Б2 | Колпак с пружиной в сборе |
Загрузка ...
|
|
| 18 | 840.1012083-10 | Кольцо уплотнительное 125х4,5х4,5-26 |
Загрузка ...
|
|
| 19 | 206Д-1011066 | Прокладка пробки перепускного клапана |
Загрузка ...
|
|
| 20 | 236-1012058 | Пружина перепускного клапана |
Загрузка ...
|
|
| 21 | 312347-П29 | Шайба |
Загрузка ...
|
|
| 22 | 240-1017286 | Корпус сигнализатора |
Загрузка ...
|
|
| 23 | 240-1017292 | Шток сигнализатора |
Загрузка ...
|
|
| 24 | 240-1017291 | Пружина сигнализатора |
Загрузка ...
|
|
| 25 | 206Д-1011055-А2 | Плунжер клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
