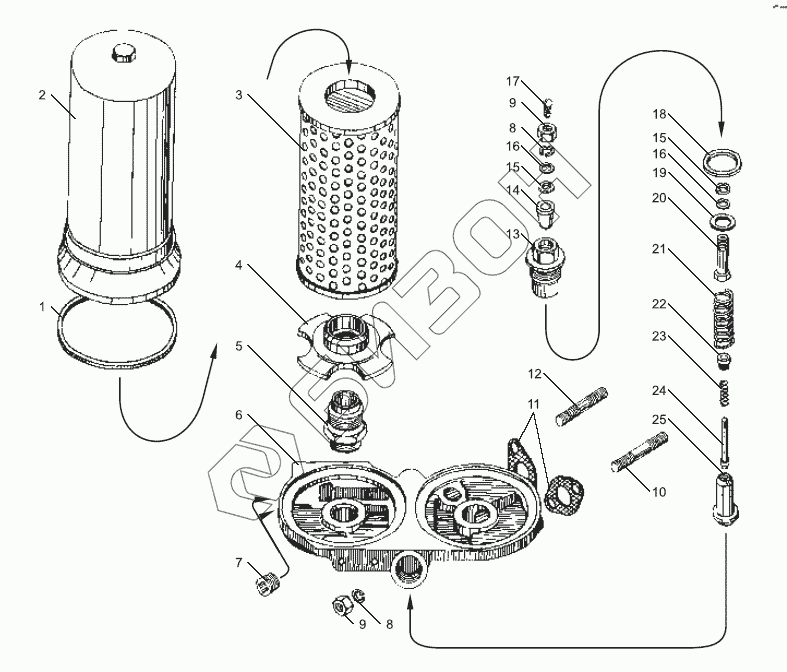

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Фильтр масляный 7511.1012010
/014.gif)
7511.1012010
1
2
3
3
3
3
3
3
4
5
6
6
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1012010 | 7511.1012010 | Фильтр масляный в сборе |
Загрузка ...
|
|
| 1 | 840.1012083-10 | Кольцо уплотнительное 125х4,5х4,5-26 |
Загрузка ...
|
|
| 2 | 238Б-1012077-Б2 | Колпак с пружиной в сборе |
Загрузка ...
|
|
| 3 | 840.1012039-14 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 3 | 840.1012039-15 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 3 | 840.1012039-12 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 3 | 840.1012040-.15 | Элемент фильтрующий |
Загрузка ...
|
|
| 3 | 840.1012040-14** | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 3 | 840.1012040-12 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 4 | 840.1012051-11 | Крышка замковая |
Загрузка ...
|
|
| 5 | 840.1012127-10 | Штуцер корпуса |
Загрузка ...
|
|
| 6 | 7511.1012020 | Корпус |
Загрузка ...
|
|
| 6 | 7511.1012015 | Корпус фильтра с клапаном в сборе |
Загрузка ...
|
|
| 7 | 316139-П2 | Пробка К1/2dm |
Загрузка ...
|
|
| 8 | 252156-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 10 | 216564-П29 | Шпилька |
Загрузка ...
|
|
| 11 | 236-1012100 | Прокладка корпуса |
Загрузка ...
|
|
| 12 | 310430-П29 | Шпилька |
Загрузка ...
|
|
| 13 | 840.1012067-10 | Пробка перепускного клапана |
Загрузка ...
|
|
| 14 | 840.1012298-10 | Втулка уплотнительная |
Загрузка ...
|
|
| 15 | 312322-П | Шайба |
Загрузка ...
|
|
| 16 | 312307-П29 | Шайба |
Загрузка ...
|
|
| 17 | 220048-П2 | Винт |
Загрузка ...
|
|
| 18 | 312697-П | Шайба |
Загрузка ...
|
|
| 19 | 312698-П29 | Шайба |
Загрузка ...
|
|
| 20 | 840.1012294-10 | Контакт неподвижный |
Загрузка ...
|
|
| 21 | 840.1012058 | Пружина клапана |
Загрузка ...
|
|
| 22 | 840.1012059-10 | Штуцер клапана |
Загрузка ...
|
|
| 23 | 840.1012291-10 | Пружина сигнализатора |
Загрузка ...
|
|
| 24 | 840.1012292-10 | Контакт подвижный |
Загрузка ...
|
|
| 25 | 840.1012055-10 | Клапан перепускной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
