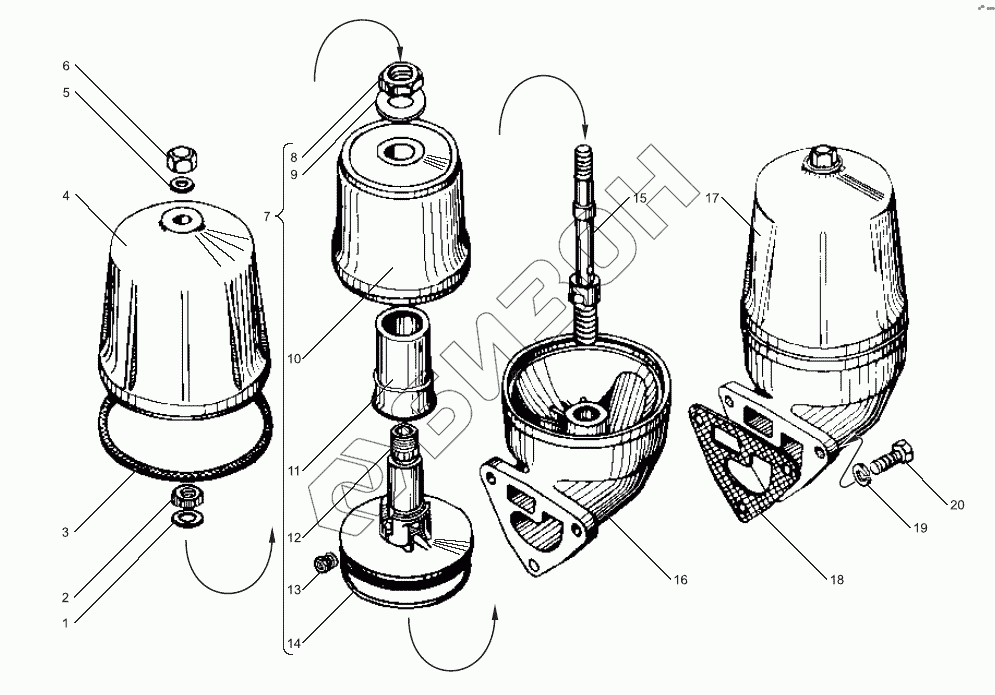

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Маслоочиститель центробежный
/019.gif)
7511.1028010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1028010 | 7511.1028010 | Маслоочиститель центробежный |
Загрузка ...
|
|
| 1 | 312672-П | Шайба упорная |
Загрузка ...
|
|
| 2 | 250615-П2 | Гайка |
Загрузка ...
|
|
| 3 | 236-1028162 | Прокладка колпака |
Загрузка ...
|
|
| 4 | 236-1028250 | Колпак маслоочистителя |
Загрузка ...
|
|
| 5 | 312310-П34 | Шайба |
Загрузка ...
|
|
| 6 | 312103-П29 | Гайка |
Загрузка ...
|
|
| 7 | 236-1028180 | Ротор в сборе |
Загрузка ...
|
|
| 8 | 311808-П2 | Гайка |
Загрузка ...
|
|
| 9 | 312497-П2 | Шайба |
Загрузка ...
|
|
| 10 | 236-1028242 | Колпак ротора |
Загрузка ...
|
|
| 11 | 236-1028160 | Отражатель |
Загрузка ...
|
|
| 12 | 236-1028184 | Корпус ротора в сборе |
Загрузка ...
|
|
| 13 | 236-1028238 | Жиклер ротора |
Загрузка ...
|
|
| 14 | 236-1028246 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 236-1028031-A2 | Ось маслоочистителя |
Загрузка ...
|
|
| 16 | 236-1028020-Б | Корпус маслоочистителя |
Загрузка ...
|
|
| 16 | 7511.1028020 | Корпус |
Загрузка ...
|
|
| 17 | 236-1028010 | Фильтр центробежной очистки масла в сборе |
Загрузка ...
|
|
| 18 | 236-1028122 | Прокладка корпуса центробежного фильтра |
Загрузка ...
|
|
| 19 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 20 | 201499-П29 | Болт 10-6gх30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
