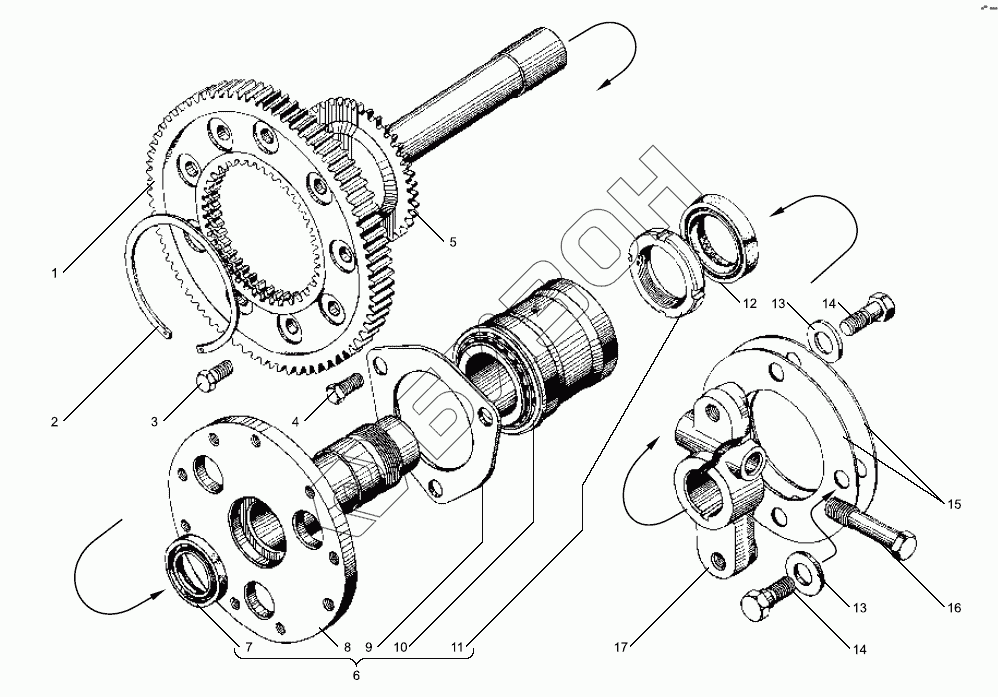

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Привод ТНВД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 7511.1029122 Шестерня ведомая
Загрузка ...
2 7511.1029590 Кольцо пружинное упорное
Загрузка ...
3 45 9348 6555 Болт
Загрузка ...
4 45 9348 6557 Болт
Загрузка ...
5 7511.1029268 Полумуфта ведущая
Загрузка ...
5 7511.1029268-10 Полумуфта ведущая
Загрузка ...
6 7511.1029120-01 Ось ведомой шестерни с подшипником и манжетой в сборе
Загрузка ...
7 238Б-1029439 Манжета в сборе
Загрузка ...
8 7511.1029154-01 Ось ведомой шестерни
Загрузка ...
9 7511.1029123 Фланец упорный
Загрузка ...
10 8.8618 Подшипник 6-2697709А
Загрузка ...
11 7511.1029135-10 Гайка
Загрузка ...
12 238Б-1029240 Манжета в сборе
Загрузка ...
13 312502-П29 Шайба
Загрузка ...
14 310265-П2 Болт
Загрузка ...
15 840.1029274-10 Пластина передняя
Загрузка ...
16 310001-П2 Болт
Загрузка ...
17 7511.1029264 Фланец полумуфты
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
