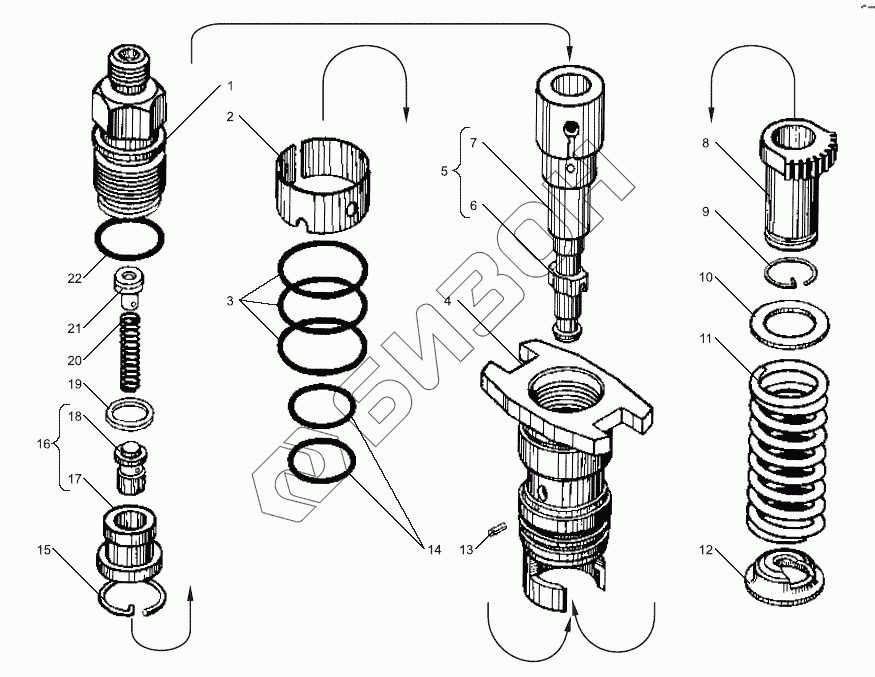

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Секция топливного насоса высокого давления
/029.gif)
175.1111130-01
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175.1111130-01 | 175.1111130-01 | Секция топливного насоса высокого давления в сборе |
Загрузка ...
|
|
| 1 | 175.1111256-01 | Штуцер топливный высокого давления |
Загрузка ...
|
|
| 2 | 17.1111167 | Экран корпуса |
Загрузка ...
|
|
| 3 | 25 3111 2081 | Кольцо 032-036-25-2-1 |
Загрузка ...
|
|
| 4 | 17.1111133-10 | Корпус секции |
Загрузка ...
|
|
| 4 | 17.1111132-02 | Корпус секции в сборе |
Загрузка ...
|
|
| 5 | 175.1111150-10 | Пара плунжерная |
Загрузка ...
|
|
| 6 | 175.1111154-10 | Плунжер |
Загрузка ...
|
|
| 7 | 175.1111158-10 | Втулка плунжера |
Загрузка ...
|
|
| 8 | 17.1111172 | Втулка поворотная в сборе |
Загрузка ...
|
|
| 8 | 17.1111174 | Втулка поворотная |
Загрузка ...
|
|
| 9 | 42.1111176 | Кольцо пружинное |
Загрузка ...
|
|
| 10 | 42.1111134 | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 11 | 17.1111138 | Пружина толкателя |
Загрузка ...
|
|
| 12 | 42.1111135 | Тарелка пружины толкателя нижняя |
Загрузка ...
|
|
| 13 | 318-85557 | Штифт корпуса |
Загрузка ...
|
|
| 14 | 25 3111 2069 | Кольцо 021-025-25-2-1 |
Загрузка ...
|
|
| 15 | 14.1111255 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | 14.1111220 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 17 | 14.1111226 | Седло клапана |
Загрузка ...
|
|
| 18 | 14.1111224 | Клапан нагнетательный |
Загрузка ...
|
|
| 19 | 42.1111257 | Прокладка уплотнительная |
Загрузка ...
|
|
| 20 | 14.1111228 | Пружина клапана |
Загрузка ...
|
|
| 21 | 14.1111234 | Упор пружины клапана |
Загрузка ...
|
|
| 22 | 25 3111 3073 | Кольцо 024-028-25-2-2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
