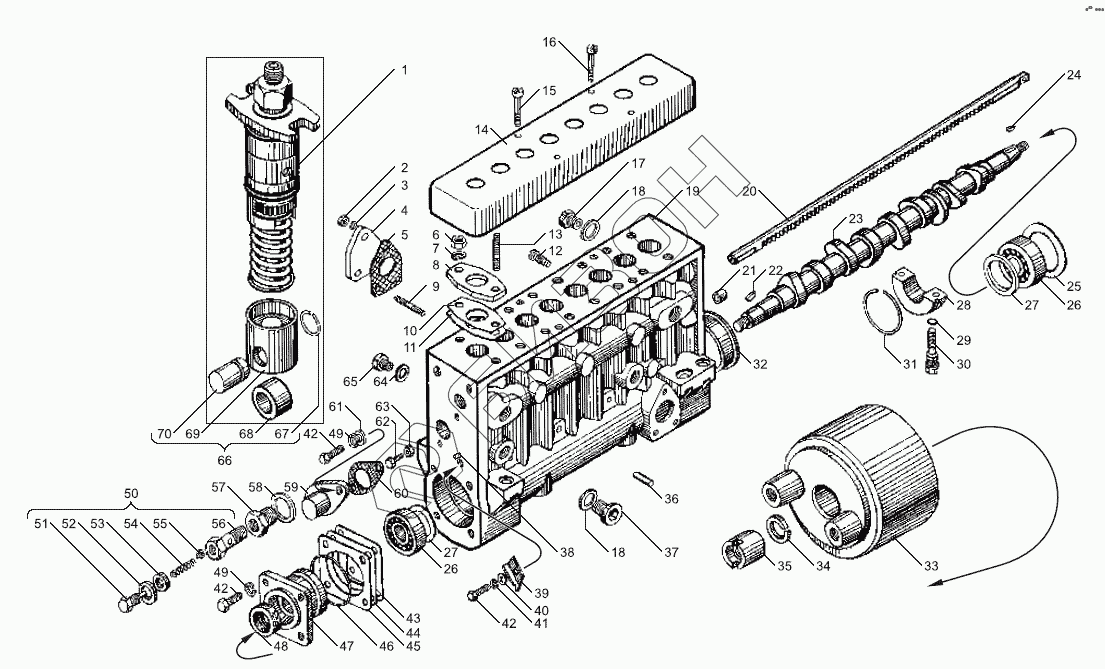

Графический каталог запасных частей к технике: ЯМЗ-7511 (2005). Топливный насос высокого давления
/028.gif)
175.1111005-40
175.1111005-30
175.1111005-01
175.1111005-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175.1111005-40 | 175.1111005-40 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 852023 | 852023 | Болт М 12x1,25-69x48 |
Загрузка ...
|
|
| 175.1111454 | 175.1111454 | Втулка |
Загрузка ...
|
|
| 175.1111005-30 | 175.1111005-30 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 175.1111005-01 | 175.1111005-01 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 175.1111005-11 | 175.1111005-11 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 1 | 175.1111130-01 | Секция топливного насоса высокого давления в сборе |
Загрузка ...
|
|
| 2 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 3 | 252154-П29 | Шайба пружинная |
Загрузка ...
|
|
| 4 | 175.1111024 | Фланец |
Загрузка ...
|
|
| 5 | 240-1106285 | Прокладка заглушки и фланца |
Загрузка ...
|
|
| 6 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 7 | 252156-П29 | Шайба |
Загрузка ...
|
|
| 8 | 17.1111375 | Фланец нажимной |
Загрузка ...
|
|
| 9 | 45 0536 1005 | Шпилька |
Загрузка ...
|
|
| 10 | 42.1111385-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | 42.1111386 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | 310952-П15 | Винт |
Загрузка ...
|
|
| 13 | 852301 | Шпилька |
Загрузка ...
|
|
| 14 | 42.1111412 | Крышка защитная |
Загрузка ...
|
|
| 15 | 42.1111414 | Винт |
Загрузка ...
|
|
| 16 | 42.1111414-10 | Болт |
Загрузка ...
|
|
| 17 | 17.1111032 | Ввертыш корпуса |
Загрузка ...
|
|
| 18 | 312768-П | Шайба |
Загрузка ...
|
|
| 19 | 175.1111021 | Корпус насоса в сборе |
Загрузка ...
|
|
| 20 | 42.1111181-01 | Рейка топливного насоса высокого давления |
Загрузка ...
|
|
| 21 | 42.1111046 | Фиксатор |
Загрузка ...
|
|
| 22 | 852802 | Шпонка |
Загрузка ...
|
|
| 23 | 175.1111055 | Вал кулачковый |
Загрузка ...
|
|
| 24 | 314019-П | Шпонка сегментная |
Загрузка ...
|
|
| 25 | 42.1111082 | Кольцо упорное |
Загрузка ...
|
|
| 26 | 6-7506A | Подшипник роликовый |
Загрузка ...
|
|
| 27 | 42.1111087 | Шайба подшипника дистанционная |
Загрузка ...
|
|
| 28 | 42.1111063-10 | Опора кулачкового вала |
Загрузка ...
|
|
| 29 | 25 3111 3015 | Кольцо 007-01 0-1 9-2-2 |
Загрузка ...
|
|
| 30 | 42.1111065 | Болт опоры кулачкового вала |
Загрузка ...
|
|
| 31 | 42.1111063 | Опора кулачкового вала |
Загрузка ...
|
|
| 32 | 42.1111077 | Втулка подшипника |
Загрузка ...
|
|
| 33 | 7511.1111450-10 | Гаситель крутильных колебаний топливного насоса высокого давления |
Загрузка ...
|
|
| 33 | 236НЕ2-1111450-01 | Муфта демпферная (гаситель) |
Загрузка ...
|
|
| 34 | 312304-П | Шайба |
Загрузка ...
|
|
| 34 | 60.1121114 | Пружина тарельчатая |
Загрузка ...
|
|
| 35 | 318-85304 | Гайка кольцевая |
Загрузка ...
|
|
| 35 | 320-88337 | Гайка М20х1,5 |
Загрузка ...
|
|
| 36 | 17.1111129 | Фиксатор толкателя |
Загрузка ...
|
|
| 37 | 316186-П | Пробка |
Загрузка ...
|
|
| 38 | 258639-П15 | Штифт |
Загрузка ...
|
|
| 39 | 135.1111280 | Указатель начала подачи топлива |
Загрузка ...
|
|
| 40 | 852204 | Шайба |
Загрузка ...
|
|
| 41 | 252155-П29 | Шайба |
Загрузка ...
|
|
| 42 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 43 | 42.1111078 | Прокладка регулировочная |
Загрузка ...
|
|
| 44 | 42.1111079 | Прокладка регулировочная |
Загрузка ...
|
|
| 45 | 42.1111080 | Прокладка регулировочная |
Загрузка ...
|
|
| 46 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
Загрузка ...
|
|
| 47 | 175.1111072 | Крышка подшипника |
Загрузка ...
|
|
| 48 | 42.1111090 | Манжета |
Загрузка ...
|
|
| 49 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 50 | 135.1111282 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 51 | 318-85366 | Пробка |
Загрузка ...
|
|
| 52 | 852205 | Шайба |
Загрузка ...
|
|
| 53 | 852210 | Шайба |
Загрузка ...
|
|
| 54 | 17.1111148 | Пружина |
Загрузка ...
|
|
| 55 | 60.1111152 | Клапан |
Загрузка ...
|
|
| 56 | 6007.1111285-10 | Корпус клапана |
Загрузка ...
|
|
| 57 | 42.1111032 | Ввертыш экранированный |
Загрузка ...
|
|
| 58 | 312630-П | Шайба |
Загрузка ...
|
|
| 59 | 42.1111186 | Крышка рейки |
Загрузка ...
|
|
| 60 | 421.1110869 | Прокладка корпуса корректора |
Загрузка ...
|
|
| 61 | 312700-П29 | Шайба |
Загрузка ...
|
|
| 62 | 201420-П5 | Болт |
Загрузка ...
|
|
| 63 | 250608-П15 | Гайка |
Загрузка ...
|
|
| 64 | 852212 | Шайба |
Загрузка ...
|
|
| 65 | 42.1111905 | Ввертыш |
Загрузка ...
|
|
| 66 | 17.1111110 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 67 | 17.1111115 | Кольцо стопорное |
Загрузка ...
|
|
| 68 | 17.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 69 | 17.1111114 | Толкатель плунжера |
Загрузка ...
|
|
| 70 | 17.1111124 | Ось ролика толкателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
