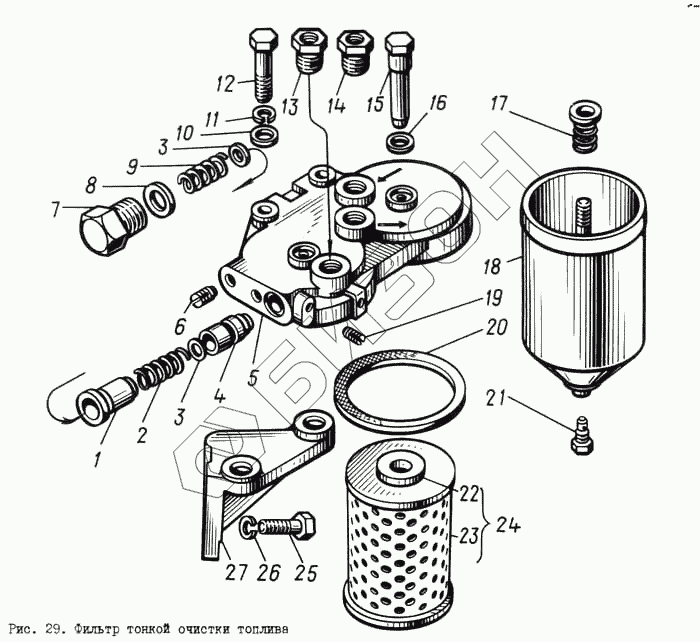

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Фильтр тонкой очистки топлива
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 840.1117010 | 840.1117010 | Фильтр тонкой очистки топлива в сборе |
Загрузка ...
|
|
| 840.1117020 | 840.1117020 | Корпус фильтра в сборе |
Загрузка ...
|
|
| 1 | 840.1117162 | Гильза перепускного клапана |
Загрузка ...
|
|
| 2 | 340.1117158 | Пружина клапана термостата |
Загрузка ...
|
|
| 3 | 312699-П2 | Шайба |
Загрузка ...
|
|
| 4 | 840.1117150 | Клапан перепускной |
Загрузка ...
|
|
| 5 | 840.1117022 | Корпус фильтра |
Загрузка ...
|
|
| 6 | 316198-П29 | Пробка |
Загрузка ...
|
|
| 7 | 316108-П29 | Пробка |
Загрузка ...
|
|
| 8 | 312367-П | Шайба |
Загрузка ...
|
|
| 9 | 840.1117159 | Пружина перепускного клапана |
Загрузка ...
|
|
| 10 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 11 | 252137412 | Шайба |
Загрузка ...
|
|
| 12 | 201571-П29 | Болт |
Загрузка ...
|
|
| 13 | 316622-П29 | Ввертыш |
Загрузка ...
|
|
| 14 | 316615-П29 | Ввертыш |
Загрузка ...
|
|
| 15 | 840.1117122 | Болт |
Загрузка ...
|
|
| 16 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 17 | 840.1117037 | Пружина фильтра |
Загрузка ...
|
|
| 18 | 840.1117182 | Колпак фильтра |
Загрузка ...
|
|
| 20 | 840.1117186 | Прокладка колпака |
Загрузка ...
|
|
| 21 | 840.1117144 | Пробка сливная |
Загрузка ...
|
|
| 22 | 840.1117114 | Прокладка элемента |
Загрузка ...
|
|
| 23 | 840.1117040-01 | Элемент фильтрующий |
Загрузка ...
|
|
| 24 | 840.1117035-01 | Элемент в упаковке |
Загрузка ...
|
|
| 25 | 310213-П29 | Болт |
Загрузка ...
|
|
| 26 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 27 | 841.1117152 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
