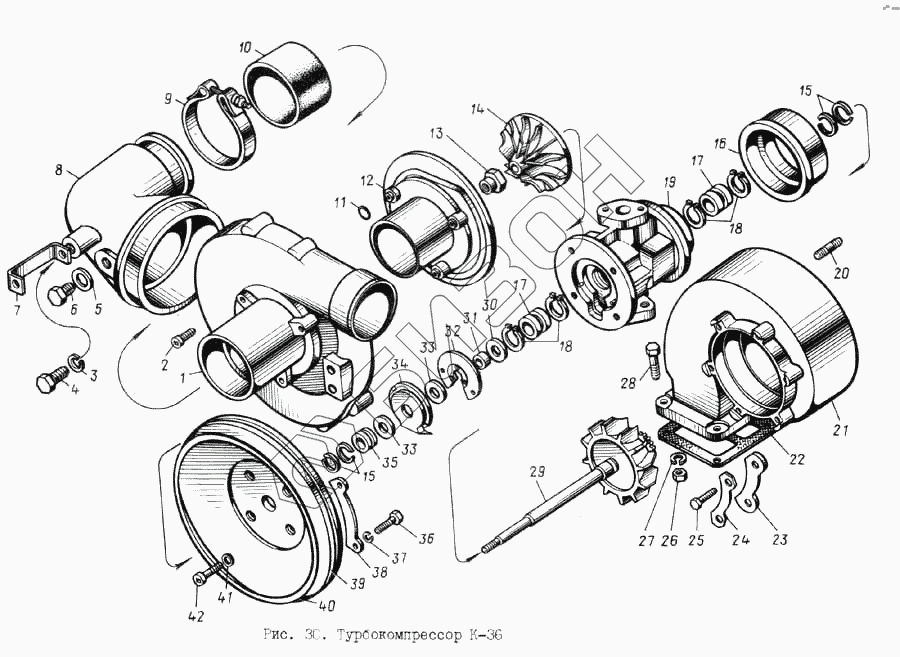

Графический каталог запасных частей к технике: ЯМЗ-8401.10. Турбокомпрессор К-36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8401.1118011-10 | 8401.1118011-10 | Турбокомпрессор левый в сборе |
Загрузка ...
|
|
| К-36-3772У/35.22-25 | К-36-3772У/35.22-25 | Турбокомпрессор левый |
Загрузка ...
|
|
| 8401.1118010-10 | 8401.1118010-10 | Турбокомпрессор правый в сборе |
Загрузка ...
|
|
| К-36-3772У/35.22-24 | К-36-3772У/35.22-24 | Турбокомпрессор правый |
Загрузка ...
|
|
| 1 | 39 9672 3015 | Крышка корпуса компрессора |
Загрузка ...
|
|
| 2 | 61 1103 0870 | Винт |
Загрузка ...
|
|
| 3 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 4 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 5 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 6 | 316154-П29 | Пробка |
Загрузка ...
|
|
| 7 | 8401.1118214 | Кронштейн |
Загрузка ...
|
|
| 8 | 8401.1118208-20 | Патрубок входной |
Загрузка ...
|
|
| 9 | 240Н-1115138 | Хомут в сборе |
Загрузка ...
|
|
| 10 | 240-1115048 | Рукав |
Загрузка ...
|
|
| 11 | 61 1740 5084 | Шайба |
Загрузка ...
|
|
| 12 | 39 9672 3020 | Корпус компрессора |
Загрузка ...
|
|
| 13 | 39 9266 2002 | Гайка |
Загрузка ...
|
|
| 14 | 39 9290 2011 | Колесо компрессора |
Загрузка ...
|
|
| 15 | 39 9310 0022 | Кольцо пружинное |
Загрузка ...
|
|
| 16 | 39 9210 2012 | Тепловой экран |
Загрузка ...
|
|
| 17 | 39 9233 1002 | Втулка подшипника |
Загрузка ...
|
|
| 18 | 39 9340 1002 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | 39 9686 1002 | Корпус подшипников |
Загрузка ...
|
|
| 20 | 310437-П | Шпилька |
Загрузка ...
|
|
| 21 | 39 9692 3511 | Корпус турбины |
Загрузка ...
|
|
| 22 | 238Ф-1118158 | Прокладка корпуса турбины |
Загрузка ...
|
|
| 23 | 39 9320 1022 | Пластина упорная |
Загрузка ...
|
|
| 24 | 39 9400 1022 | Пластина стопорная |
Загрузка ...
|
|
| 25 | 61 1103 0873 | Болт |
Загрузка ...
|
|
| 26 | 311909-П | Гайка |
Загрузка ...
|
|
| 27 | 312300-П2 | Шайба |
Загрузка ...
|
|
| 28 | 240Н-1008504 | Болт крепления коллекторов |
Загрузка ...
|
|
| 29 | 39 9112 2004 | Ротор |
Загрузка ...
|
|
| 30 | 39 9210 0050 | Маслоотражатель |
Загрузка ...
|
|
| 31 | 39 9200 0900 | Кольцо распорное |
Загрузка ...
|
|
| 32 | 39 9323 1002 | Фланец упорный |
Загрузка ...
|
|
| 33 | 39 9200 2012 | Кольцо упорное |
Загрузка ...
|
|
| 34 | 39 9480 1003 | Экран маслосбрасывающий |
Загрузка ...
|
|
| 35 | 39 9243 0012 | Втулка уплотнительная |
Загрузка ...
|
|
| 36 | 61 1103 6183 | Болт |
Загрузка ...
|
|
| 37 | 61 1740 5082 | Шайба |
Загрузка ...
|
|
| 38 | 39 9310 1012 | Пластина упорная |
Загрузка ...
|
|
| 39 | 39 9213 4002 | Крышка корпуса подшипников |
Загрузка ...
|
|
| 40 | 39 9450 0012 | Кольцо уплотнительное |
Загрузка ...
|
|
| 41 | 39 9200 1005 | Шайба |
Загрузка ...
|
|
| 42 | 39 9220 0000 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
