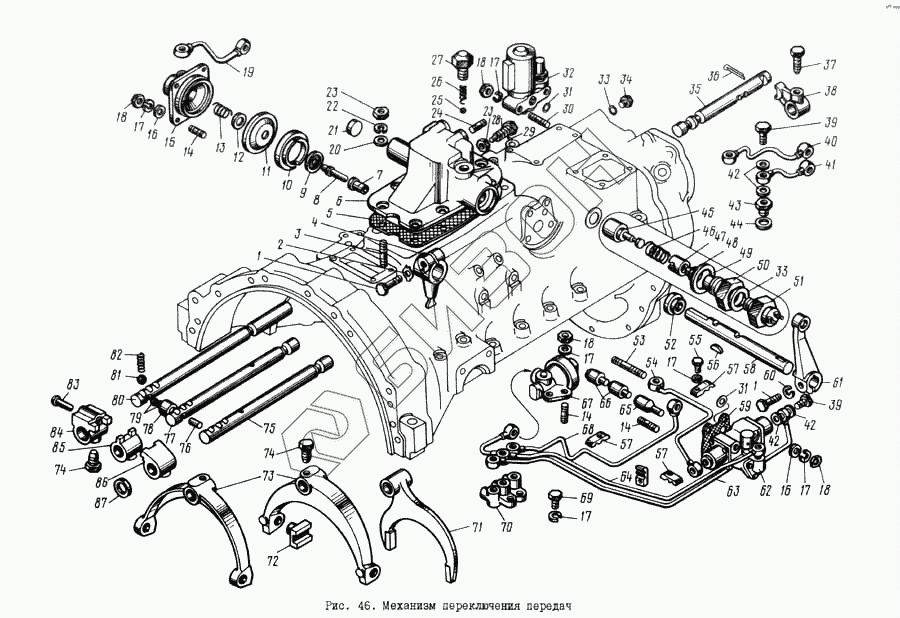

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Механизмы переключения передач
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
17
17
17
17
17
17
18
18
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
32
33
33
34
35
36
37
38
39
39
40
41
42
42
42
43
44
45
46
47
48
49
50
52
53
54
55
57
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201.1702282 | 201.1702282 | Толкатель включателя в сборе |
Загрузка ...
|
|
| 201.1702206 | 201.1702206 | Корпус опоры рычагов дистанционного переключения передач со шпильками в сборе |
Загрузка ...
|
|
| 1 | 310026-П29 | Болт |
Загрузка ...
|
|
| 2 | 312213-П2 | Шайба стопорная |
Загрузка ...
|
|
| 3 | 216556-П29 | Шпилька |
Загрузка ...
|
|
| 4 | 201.1702222 | Рычаг |
Загрузка ...
|
|
| 5 | 201.1702122 | Прокладка |
Загрузка ...
|
|
| 6 | 201.1702209 | Корпус опоры |
Загрузка ...
|
|
| 7 | 201.1723418 | Втулка |
Загрузка ...
|
|
| 8 | 201.1723416 | Толкатель |
Загрузка ...
|
|
| 9 | 201.1723428 | Тарелка |
Загрузка ...
|
|
| 10 | 201.1723426 | Седло |
Загрузка ...
|
|
| 11 | 201.1723424 | Диафрагма |
Загрузка ...
|
|
| 12 | 201.1723422 | Шайба |
Загрузка ...
|
|
| 13 | 201.1723420 | Пружина |
Загрузка ...
|
|
| 14 | 216527-П29 | Шпилька |
Загрузка ...
|
|
| 15 | 201.1723412 | Корпус блокировочного устройства |
Загрузка ...
|
|
| 16 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 17 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 18 | 2505П-П29 | Гайка |
Загрузка ...
|
|
| 19 | 201.1723162 | Воздухопровод |
Загрузка ...
|
|
| 20 | 252006-П2 | Шайба |
Загрузка ...
|
|
| 21 | 313934-П | Заглушка |
Загрузка ...
|
|
| 22 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 23 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 24 | 216523-П29 | Шпилька |
Загрузка ...
|
|
| 25 | 236-1702100 | Шарик-фиксатор |
Загрузка ...
|
|
| 26 | 236-1702106 | Пружина |
Загрузка ...
|
|
| 27 | 236-1702235 | Стакан пружины фиксатора |
Загрузка ...
|
|
| 28 | 310042-П29 | Болт |
Загрузка ...
|
|
| 29 | 316156-П | Пробка |
Загрузка ...
|
|
| 30 | 216533-П29 | Шпилька |
Загрузка ...
|
|
| 32 | 201.1708200 | Клапан блокировки |
Загрузка ...
|
|
| 33 | 312333-П | Шайба |
Загрузка ...
|
|
| 34 | 316172-П29 | Пробка |
Загрузка ...
|
|
| 35 | 201.1723342 | Шток |
Загрузка ...
|
|
| 36 | 258041-П29 | Шплинт |
Загрузка ...
|
|
| 37 | 310030-П29 | Болт |
Загрузка ...
|
|
| 38 | 201.1723343 | Поводок |
Загрузка ...
|
|
| 39 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 40 | 201.1723082 | Воздухопровод |
Загрузка ...
|
|
| 41 | 201.1723081 | Воздухопровод |
Загрузка ...
|
|
| 42 | 312434-П | Шайба |
Загрузка ...
|
|
| 43 | 238-1723280 | Ввертыш |
Загрузка ...
|
|
| 44 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 45 | 201.1702286 | Толкатель включателя |
Загрузка ...
|
|
| 46 | 210-1601097-Б | Пружина |
Загрузка ...
|
|
| 47 | 201.1702292 | Ограничитель пружины |
Загрузка ...
|
|
| 48 | 201.1702294 | Сухарь ограничителя |
Загрузка ...
|
|
| 49 | 312768-П | Шайба |
Загрузка ...
|
|
| 50 | 316614-П2 | Ввертыш |
Загрузка ...
|
|
| 52 | 201.1702276 | Манжета |
Загрузка ...
|
|
| 53 | 216539-П29 | Шпилька |
Загрузка ...
|
|
| 54 | 201.1723350 | Воздухопровод |
Загрузка ...
|
|
| 55 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 57 | 201.1723432 | Скоба |
Загрузка ...
|
|
| 58 | 201.1702221 | Валик |
Загрузка ...
|
|
| 59 | 201.1723048 | Прокладка |
Загрузка ...
|
|
| 60 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 61 | 201.1702229-10 | Рычаг валика |
Загрузка ...
|
|
| 62 | 201.1723010 | Воздухораспределитель |
Загрузка ...
|
|
| 63 | 201.1723360 | Воздухопровод |
Загрузка ...
|
|
| 64 | 201.1723110 | Воздухопровод |
Загрузка ...
|
|
| 65 | 201.1723344 | Сухарь |
Загрузка ...
|
|
| 66 | 201.1723044 | Сухарь |
Загрузка ...
|
|
| 67 | 201.1723080 | Клапан редукционный |
Загрузка ...
|
|
| 68 | 201.1723366 | Воздухопровод |
Загрузка ...
|
|
| 69 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 70 | 201.1723382 | Колодка распределительная |
Загрузка ...
|
|
| 71 | 202.1702024 | Вилка переключения |
Загрузка ...
|
|
| 72 | 202.1702035 | Сухарь |
Загрузка ...
|
|
| 73 | 202.1702027 | Вилка переключения |
Загрузка ...
|
|
| 74 | 201.1702047 | Винт установочный |
Загрузка ...
|
|
| 75 | 202.1702074 | Шток вилки |
Загрузка ...
|
|
| 76 | 313469-П2 | Штифт |
Загрузка ...
|
|
| 77 | 202.1702064 | Шток вилки |
Загрузка ...
|
|
| 78 | 201.1702090 | Втулка |
Загрузка ...
|
|
| 79 | 201.1702101 | Шарик |
Загрузка ...
|
|
| 80 | 202.1702060 | Шток вилки |
Загрузка ...
|
|
| 81 | 11.000-200 | Шарик |
Загрузка ...
|
|
| 82 | 202.1702106 | Пружина |
Загрузка ...
|
|
| 83 | 201.1702129 | Предохранитель |
Загрузка ...
|
|
| 84 | 201.1702053 | Головка штока вилки |
Загрузка ...
|
|
| 85 | 201.1702028 | Головка штока вилки |
Загрузка ...
|
|
| 86 | 201.1702076 | Головка штока вилки |
Загрузка ...
|
|
| 87 | 313944-П31 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
