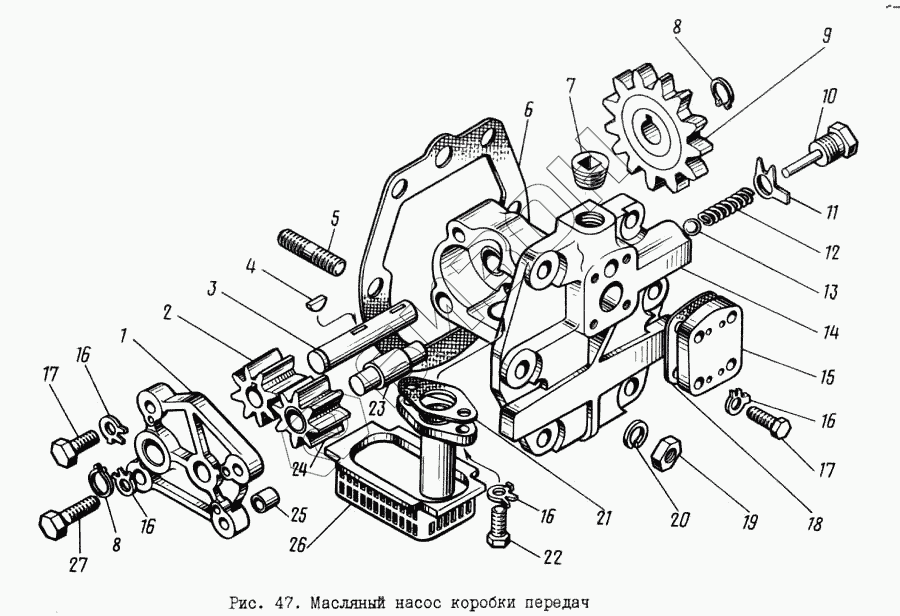

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Масляный насос коробки передач
1
2
3
5
6
7
8
8
9
10
11
12
14
15
16
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201.1704028 | 201.1704028 | Шестерня ведущая в сборе |
Загрузка ...
|
|
| 202.1704010 | 202.1704010 | Насос масляный |
Загрузка ...
|
|
| 1 | 201.1704088 | Крышка |
Загрузка ...
|
|
| 2 | 201.1704030 | Шестерня ведущая |
Загрузка ...
|
|
| 3 | 201.1704042 | Валик ведущей шестерни |
Загрузка ...
|
|
| 5 | 216553-П29 | Шпилька |
Загрузка ...
|
|
| 6 | 201.1704017 | Прокладка насоса |
Загрузка ...
|
|
| 7 | 262570-П2 | Пробка |
Загрузка ...
|
|
| 8 | 201.1704077 | Кольцо Б16 |
Загрузка ...
|
|
| 9 | 202.1704142 | Шестерня привода |
Загрузка ...
|
|
| 10 | 236-1704026 | Пробка клапана |
Загрузка ...
|
|
| 11 | 312219-П5 | Шайба |
Загрузка ...
|
|
| 12 | 201.1704027 | Пружина |
Загрузка ...
|
|
| 14 | 201.1704013 | Корпус |
Загрузка ...
|
|
| 15 | 201.1704064 | Крышка |
Загрузка ...
|
|
| 16 | 312211-П2 | Шайба |
Загрузка ...
|
|
| 17 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 18 | 201.1704066 | Прокладка |
Загрузка ...
|
|
| 19 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 20 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 21 | 201.1704108 | Прокладка заборника |
Загрузка ...
|
|
| 22 | 201456-П29 | Болт М8-6gх20 |
Загрузка ...
|
|
| 23 | 201.1704025 | Ось ведомой шестерни |
Загрузка ...
|
|
| 24 | 201.1704033 | Шестерня ведомая в сборе |
Загрузка ...
|
|
| 25 | 201.1704116 | Втулка установочная |
Загрузка ...
|
|
| 26 | 201.1704100 | Заборник |
Загрузка ...
|
|
| 27 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
