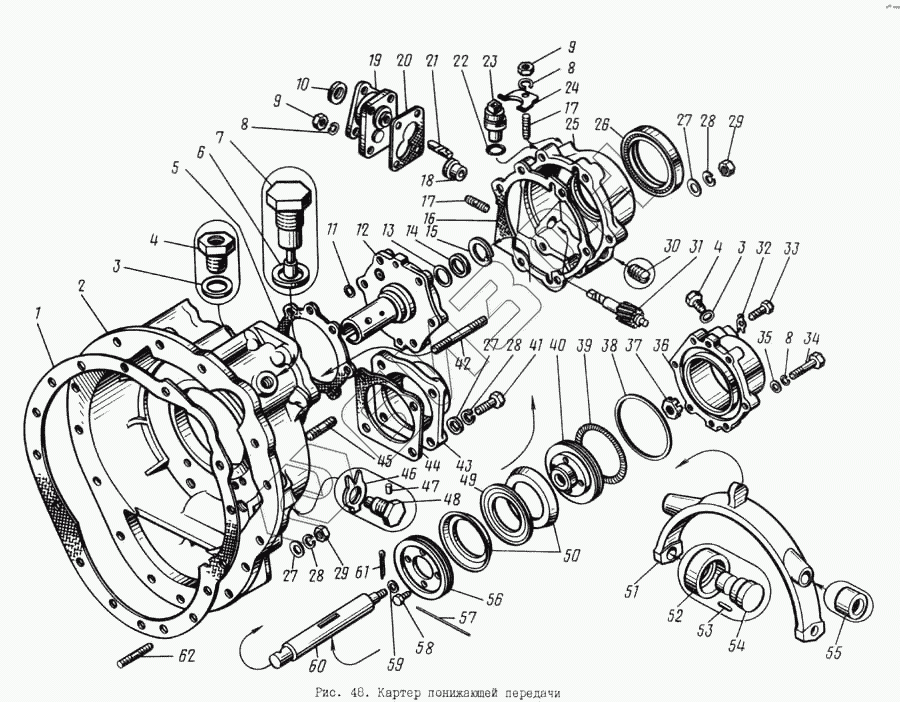

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Картер понижающей передачи
1
2
3
3
4
4
5
6
7
8
8
8
9
9
10
12
14
15
16
17
17
18
19
20
21
23
24
25
26
27
27
27
28
28
28
31
32
33
34
35
36
37
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201.1722055 | 201.1722055 | Ось вилки в сборе |
Загрузка ...
|
|
| 201.1722049 | 201.1722049 | Вилка механизма переключения в сборе |
Загрузка ...
|
|
| 238-1722032 | 238-1722032 | Поршень в сборе |
Загрузка ...
|
|
| 1 | 201.1721018 | Прокладка |
Загрузка ...
|
|
| 2 | 201.1721015 | Картер |
Загрузка ...
|
|
| 3 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 4 | 238-1723280 | Ввертыш |
Загрузка ...
|
|
| 5 | 201.1722156 | Прокладка |
Загрузка ...
|
|
| 6 | 312768-П | Шайба |
Загрузка ...
|
|
| 7 | 201.1722088 | Фиксатор |
Загрузка ...
|
|
| 8 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 250511-П29 | Гайка |
Загрузка ...
|
|
| 10 | 201.3802059 | Манжета |
Загрузка ...
|
|
| 12 | 201.1722150 | Опора штока |
Загрузка ...
|
|
| 14 | 201.1722124 | Шайба |
Загрузка ...
|
|
| 15 | 201.1722122 | Кольцо Б38 |
Загрузка ...
|
|
| 16 | 202.1721203 | Прокладка |
Загрузка ...
|
|
| 17 | 216234-П29 | Шпилька |
Загрузка ...
|
|
| 18 | 236-3802024 | Втулка шестерни привода спидометра |
Загрузка ...
|
|
| 19 | 201.3802043 | Фланец |
Загрузка ...
|
|
| 20 | 201.3802069 | Прокладка |
Загрузка ...
|
|
| 21 | 201.3802052 | Валик |
Загрузка ...
|
|
| 23 | 1101.3843 | Датчик импульсный |
Загрузка ...
|
|
| 24 | 201.1708269 | Прижим датчика |
Загрузка ...
|
|
| 25 | 202.1721205 | Крышка |
Загрузка ...
|
|
| 26 | 202.1721088 | Манжета |
Загрузка ...
|
|
| 27 | 252007-П2 | Шайба |
Загрузка ...
|
|
| 28 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 31 | 201.3802034 | Шестерня привода спидометра |
Загрузка ...
|
|
| 32 | 312533-П2 | Шайба замковая |
Загрузка ...
|
|
| 33 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 34 | 201466-П29 | Болт М8х45 |
Загрузка ...
|
|
| 35 | 252005-П2 | Шайба 8 |
Загрузка ...
|
|
| 36 | 201.1722024 | Цилиндр |
Загрузка ...
|
|
| 37 | 250977-П29 | Гайка |
Загрузка ...
|
|
| 39 | 238-1722042 | Пружина |
Загрузка ...
|
|
| 40 | 238-1722035 | Поршень |
Загрузка ...
|
|
| 41 | 201565-П29 | Болт |
Загрузка ...
|
|
| 42 | 216364-П29 | Шпилька |
Загрузка ...
|
|
| 43 | 201.1721440 | Крышка заднего подшипника |
Загрузка ...
|
|
| 44 | 201.1721442 | Прокладка |
Загрузка ...
|
|
| 45 | 216284-П29 | Шпилька |
Загрузка ...
|
|
| 46 | 312212-П2 | Шайба |
Загрузка ...
|
|
| 47 | 201.1722154 | Штифт |
Загрузка ...
|
|
| 48 | 201.1722057 | Ось вилки |
Загрузка ...
|
|
| 49 | 238-1722043 | Кольцо проставочное |
Загрузка ...
|
|
| 50 | 238-1722041 | Манжета |
Загрузка ...
|
|
| 51 | 201.1722050 | Вилка |
Загрузка ...
|
|
| 52 | 201.1722078 | Обойма |
Загрузка ...
|
|
| 53 | 201.1722067 | Ролик 2х7,8 А5 |
Загрузка ...
|
|
| 54 | 201.1722077 | Ось |
Загрузка ...
|
|
| 56 | 238-1722040 | Кольцо упорное |
Загрузка ...
|
|
| 57 | 258252-П29 | Шплинт |
Загрузка ...
|
|
| 58 | 206460-П29 | Болт |
Загрузка ...
|
|
| 59 | 238Н-1722063 | Кольцо уплотнительное |
Загрузка ...
|
|
| 60 | 201.1722038 | Шток поршня |
Загрузка ...
|
|
| 61 | 258039-П29 | Шплинт |
Загрузка ...
|
|
| 62 | 310445-П29 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
