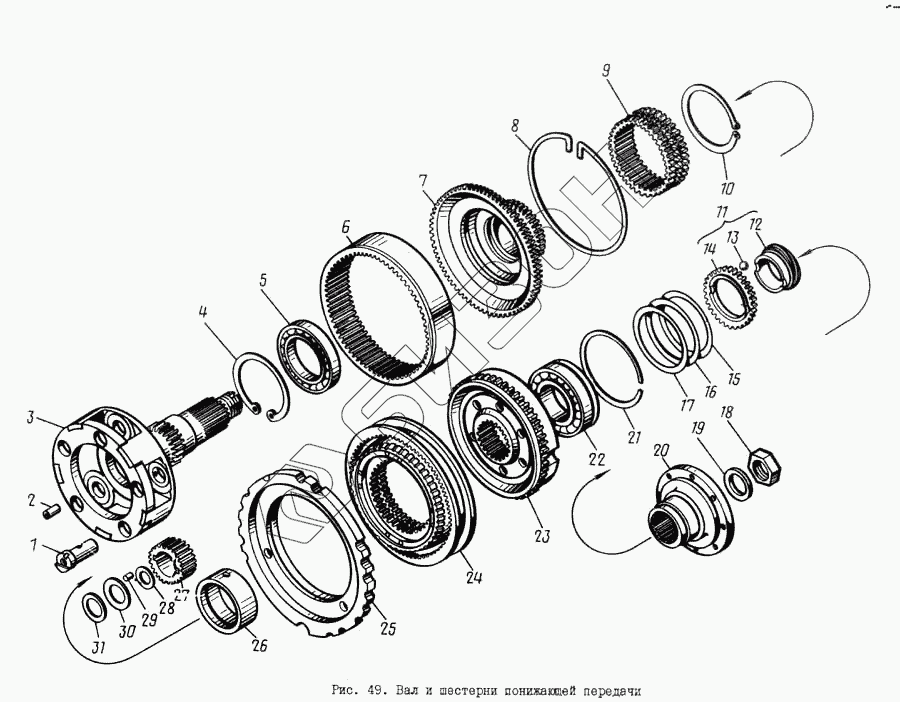

Графический каталог запасных частей к технике: ЯМЗ-8421.10. Вал и шестерни понижающей передачи
1
2
3
4
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202.1721330 | Ось сателлита |
Загрузка ...
|
|
| 2 | 201.1721320 | Дроссель |
Загрузка ...
|
|
| 3 | 202.1721310 | Вал выходной |
Загрузка ...
|
|
| 4 | 201.1721368 | Кольцо пружинное |
Загрузка ...
|
|
| 6 | 202.1721354 | Шестерня коронная |
Загрузка ...
|
|
| 7 | 202.1721358 | Ступица |
Загрузка ...
|
|
| 8 | 201.1721360 | Кольцо запорное |
Загрузка ...
|
|
| 9 | 202.1721188 | Втулка |
Загрузка ...
|
|
| 10 | 201.1721190 | Кольцо |
Загрузка ...
|
|
| 11 | 202.3802030 | Червяк привода спидометра |
Загрузка ...
|
|
| 12 | 202.3802033 | Червяк |
Загрузка ...
|
|
| 14 | 201.1708230 | Кольцо зубчатое |
Загрузка ...
|
|
| 15 | 201.1721416 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | 201.1721414 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | 201.1721413 | Кольцо упорное |
Загрузка ...
|
|
| 18 | 311711-П29 | Гайка |
Загрузка ...
|
|
| 19 | 236-1721243 | Шайба |
Загрузка ...
|
|
| 20 | 202.1721240-10 | Фланец |
Загрузка ...
|
|
| 21 | 200.1701034 | Кольцо стопорное |
Загрузка ...
|
|
| 23 | 201.1721180 | Муфта |
Загрузка ...
|
|
| 24 | 201.1721145 | Синхронизатор |
Загрузка ...
|
|
| 25 | 201.1721170 | Муфта |
Загрузка ...
|
|
| 26 | 202.1721184 | Втулка |
Загрузка ...
|
|
| 27 | 202.1721325 | Сателлит |
Загрузка ...
|
|
| 28 | 202.1721340 | Кольцо промежуточное |
Загрузка ...
|
|
| 29 | 201.1721338 | Ролик |
Загрузка ...
|
|
| 30 | 201.1721332 | Кольцо упорное |
Загрузка ...
|
|
| 31 | 201.1721334 | Кольцо торцовое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
