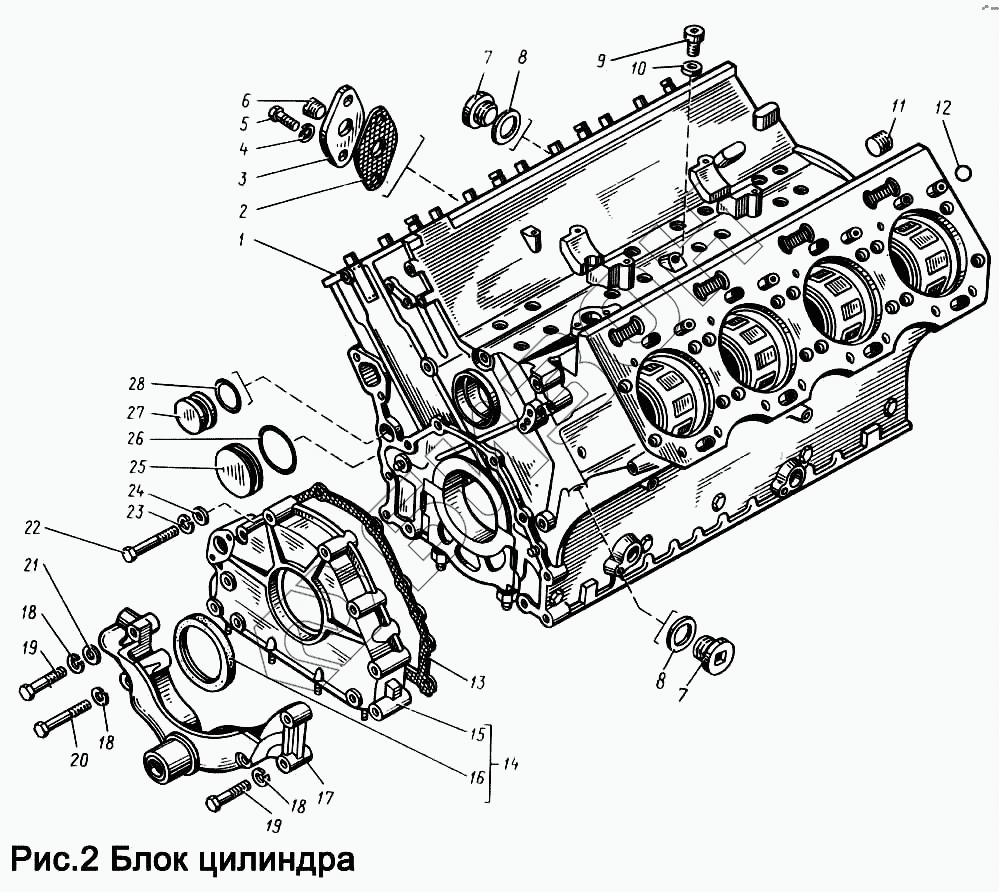

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Блок цилиндров
1
2
3
4
5
7
7
8
8
9
10
13
14
15
16
17
18
18
18
20
21
22
23
24
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 842.1002012 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 2 | 236-1011296 | Прокладка переднего фланца |
Загрузка ...
|
|
| 3 | 841.1002084 | Крышка водяной полости |
Загрузка ...
|
|
| 4 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 5 | 201458-П29 | Болт М8х25 |
Загрузка ...
|
|
| 7 | 316106-П2 | Пробка |
Загрузка ...
|
|
| 8 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 9 | 316107-П2 | Пробка |
Загрузка ...
|
|
| 10 | 312630-П | Шайба |
Загрузка ...
|
|
| 13 | 841.1003365 | Прокладка |
Загрузка ...
|
|
| 14 | 841.1002260 | Крышка передняя в сборе |
Загрузка ...
|
|
| 15 | 841.1002264 | Крышка передняя |
Загрузка ...
|
|
| 16 | 840.1005034 | Манжета передняя в сборе |
Загрузка ...
|
|
| 17 | 841.1001017 | Кронштейн передней опоры |
Загрузка ...
|
|
| 18 | 252138-П2 | Шайба пружинная |
Загрузка ...
|
|
| 20 | 45 9318 1172 | Болт |
Загрузка ...
|
|
| 21 | 252016-П29 | Шайба |
Загрузка ...
|
|
| 22 | 200460-П29 | Болт |
Загрузка ...
|
|
| 23 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 24 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 25 | 840.1002524 | Заглушка отверстия распределительного вала |
Загрузка ...
|
|
| 27 | 841.1002025 | Заглушка |
Загрузка ...
|
|
| 28 | 25 3111 2072 | Кольцо 023-027-25-2-1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
