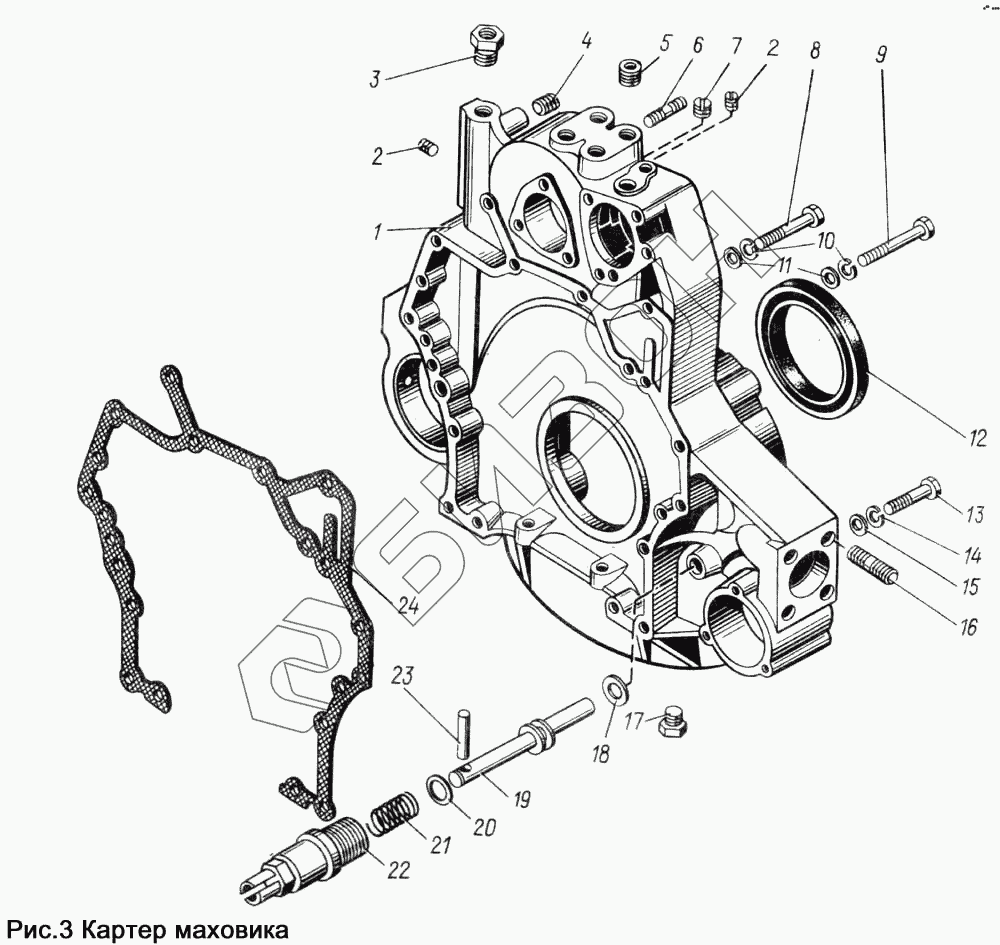

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Картер маховика
1
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1002310-20 | 8423.1002310-20 | Картер маховика в сборе |
Загрузка ...
|
|
| 1 | 8423.1002312-20 | Картер маховика |
Загрузка ...
|
|
| 3 | 316615-П29 | Ввертыш |
Загрузка ...
|
|
| 4 | 316621-П29 | Ввертыш |
Загрузка ...
|
|
| 5 | 316620-П29 | Ввертыш |
Загрузка ...
|
|
| 6 | 216564-П29 | Шпилька |
Загрузка ...
|
|
| 8 | 200467-П29 | Болт |
Загрузка ...
|
|
| 9 | 200471-П29 | Болт |
Загрузка ...
|
|
| 10 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 11 | 252006-П29 | Шайба плоская |
Загрузка ...
|
|
| 12 | 840.1005160 | Манжета задняя в сборе |
Загрузка ...
|
|
| 13 | 200404-П29 | Болт |
Загрузка ...
|
|
| 14 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 15 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 16 | 216626-П29 | Шпилька |
Загрузка ...
|
|
| 17 | 316172-П2 | Пробка |
Загрузка ...
|
|
| 18 | 312766-П | Прокладка |
Загрузка ...
|
|
| 19 | 840.1005442 | Фиксатор маховика |
Загрузка ...
|
|
| 20 | 238Н-1722063 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 840.1005446 | Пружина фиксатора |
Загрузка ...
|
|
| 22 | 840.1005444 | Корпус фиксатора |
Загрузка ...
|
|
| 23 | 313412-П29 | Штифт |
Загрузка ...
|
|
| 24 | 8423.1002314 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
