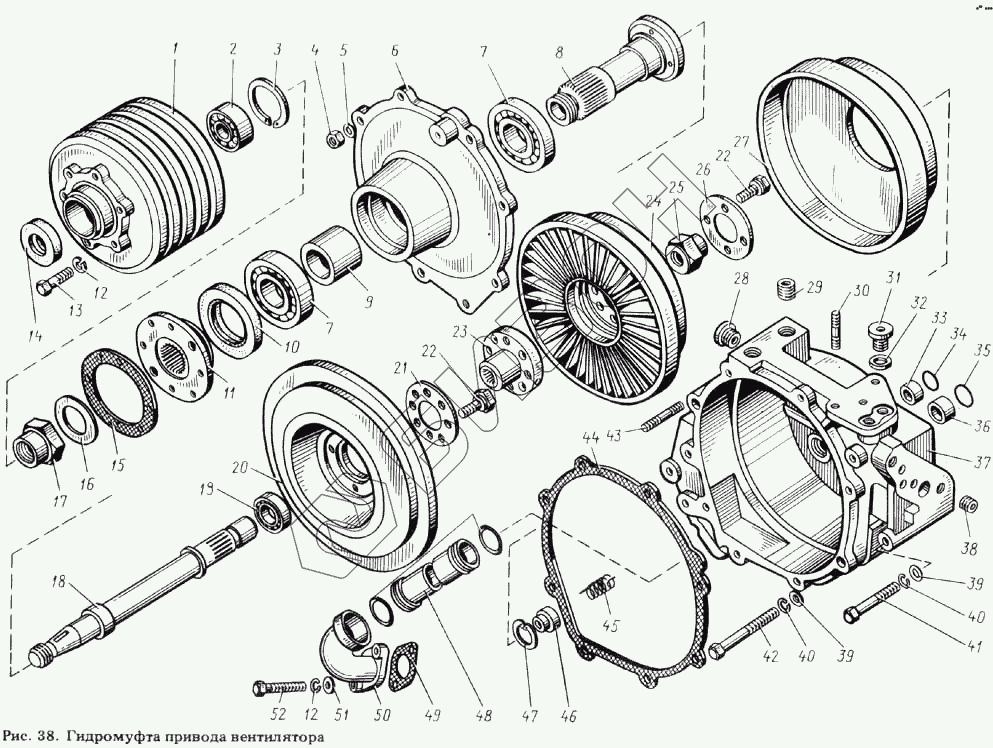

Графический каталог запасных частей к технике: ЯМЗ-8423.10. Гидромуфта привода вентилятора
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1318010 | 8423.1318010 | Гидромуфта в сборе |
Загрузка ...
|
|
| 8423.1318020 | 8423.1318020 | Ведущий и ведомый вал гидромуфты в сборе |
Загрузка ...
|
|
| 1 | 84211.1318176 | Шкив привода гидромуфты |
Загрузка ...
|
|
| 2 | 206А | Подшипник |
Загрузка ...
|
|
| 3 | 236-1307081 | Кольцо запорное |
Загрузка ...
|
|
| 4 | 250517-П29 | Гайка |
Загрузка ...
|
|
| 5 | 252136-П2 | Шайба 10 пружинная |
Загрузка ...
|
|
| 6 | 841.1318075 | Корпус подшипников |
Загрузка ...
|
|
| 7 | 6-209А | Подшипник |
Загрузка ...
|
|
| 8 | 841.1318030 | Вал ведущий |
Загрузка ...
|
|
| 9 | 841.1318036 | Втулка распорная |
Загрузка ...
|
|
| 10 | 841.1318166 | Манжета в сборе |
Загрузка ...
|
|
| 11 | 841.1318178 | Ступица шкива |
Загрузка ...
|
|
| 12 | 252135-П2 | Шайба пружинная |
Загрузка ...
|
|
| 13 | 201462-П29 | Болт М8х35 |
Загрузка ...
|
|
| 14 | 841.1318186 | Манжета в сборе |
Загрузка ...
|
|
| 15 | 841.1318182 | Прокладка шкива |
Загрузка ...
|
|
| 16 | 312332-П2 | Шайба |
Загрузка ...
|
|
| 17 | 311449-П29 | Гайка |
Загрузка ...
|
|
| 18 | 841.1318040 | Вал ведомый |
Загрузка ...
|
|
| 19 | 105 | Подшипник шариковый радиальный однорядный 25х47х12 |
Загрузка ...
|
|
| 20 | 841.1318032 | Колесо ведущее |
Загрузка ...
|
|
| 21 | 841.1318048 | Кольцо упорное |
Загрузка ...
|
|
| 22 | 310052-П | Болт |
Загрузка ...
|
|
| 23 | 841.1318050 | Ступица ведомого колеса |
Загрузка ...
|
|
| 24 | 841.1318046 | Колесо ведомое |
Загрузка ...
|
|
| 25 | 311908-П29 | Гайка |
Загрузка ...
|
|
| 26 | 841.1318049 | Кольцо упорное |
Загрузка ...
|
|
| 27 | 841.1318054 | Кожух |
Загрузка ...
|
|
| 28 | 316603-П29 | Ввертыш |
Загрузка ...
|
|
| 29 | 1316620-П29 | Ввертыш |
Загрузка ...
|
|
| 30 | 216553-П29 | Шпилька |
Загрузка ...
|
|
| 31 | 316106-П29 | Пробка |
Загрузка ...
|
|
| 32 | 312326-П | Шайба 14 |
Загрузка ...
|
|
| 33 | 841Д318290 | Втулка маслопод-водящего канала |
Загрузка ...
|
|
| 36 | 841.1318292 | Втулка маслоотводящего канала |
Загрузка ...
|
|
| 37 | 841.1318090 | Корпус-кронштейн |
Загрузка ...
|
|
| 38 | 316601-П29 | Ввертыш |
Загрузка ...
|
|
| 39 | 252007-П29 | Шайба плоская |
Загрузка ...
|
|
| 40 | 252137-П2 | Шайба пружинная |
Загрузка ...
|
|
| 41 | 200404-П29 | Болт |
Загрузка ...
|
|
| 42 | 200412-П29 | Болт |
Загрузка ...
|
|
| 43 | 216554-П29 | Шпилька |
Загрузка ...
|
|
| 44 | 841.1318078 | Прокладка корпуса |
Загрузка ...
|
|
| 45 | 841.1318100 | Пружина уплотнителя |
Загрузка ...
|
|
| 46 | 841.1318098 | Уплотнитель подвода масла |
Загрузка ...
|
|
| 47 | 841.1318097 | Кольцо запорное |
Загрузка ...
|
|
| 48 | 841.1318130 | Трубка сливная |
Загрузка ...
|
|
| 49 | 201.1306075-А | Прокладка патрубка |
Загрузка ...
|
|
| 50 | 841.1318196 | Патрубок сливной |
Загрузка ...
|
|
| 51 | 252005-П29 | Шайба плоская |
Загрузка ...
|
|
| 52 | 200270-П29 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
